電流互感器的安裝與保護--電路及電工儀表實驗

一、實驗?zāi)康?/strong>
1.了解電流互感器的結構及工作原理。
2.掌握電流互感器的接線及保護方式。
二、實驗說明
電流互感器是一種電流變換裝置（也稱CT）。它的主要作用是將高壓電流和低壓大電流變成電壓較低的小電流，供給儀表和保護裝置,并將儀表和保護裝置與高壓電路分開。電流互感器的二次側電流絕大多數為5A，只有極少數一部分為1A，，這使得測量?jī)x表和保護裝置使用起來安全、方便，也使其在制造上可以標準化，簡化了生產工藝，并降低了成本。因此，電流互感器在電力系統中得到了廣泛的應用。
電流互感器采用一次側串入線路中的接線方式。
電流互感器的接線方式是指作為相間短路的過電流保護用的電流繼電器與電流互感器二次線圈之間的連接方式。分為三種：
1.三相完全星形接線方式。
2.兩相不完全星形接線。
3.兩相電流差接線。
電流互感器的使用注意事項
①電流互感器二次側不允許開路；
②電流互感器二次側必須一點接地；
③注意電流互感器二次繞組的極性。
圖2是電流互感器的安裝與保護接線圖。

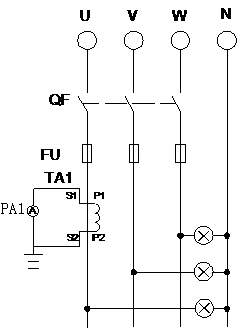

圖2 電流互感器的安裝與保護接線
三、實驗設備

序號 名稱數量備注

1 實驗臺主控屏 1

2 電流互感器 1

3 白熾燈 3

4 交流電流表 1

5 空氣開關 1

6 萬用表（自備）、剝線鉗、螺絲刀、尖嘴鉗等 1

7 導線若干

四、實驗內容
電流互感器的接線與保護。本試驗中電流互感器我們是采用保險絲對其進行保護。
五、實驗步驟
1.檢查各實驗設備外觀及質量是否良好。
2.按圖2電流互感器的安裝與保護接線圖進行接線，自己檢查后經指導老師檢查正確后方可進行下一步操作。
3.合上主控屏上總電源開關和面板WD01A中的空氣開關QF，引入三相電源。
4.觀察電流表的讀數。
5.斷開空氣開關QF，斷負載電源。
6.斷開漏電保護器，切斷總電源。
