電工測量儀表的使用--電路及電工儀表實驗

一．實驗?zāi)康?/strong>
熟悉并掌握電工測量儀表的使用方法。
二．實驗說明
電工測量中我們會采用很多種測量儀表，因此掌握各種電工測量儀表的使用方式對于學習電工知識有很大的幫助。
常用的電工測量儀表有很多種，如我們最常用的萬用表，電流表，電壓表；還有測量功率的功率表，功率因數表，測量電能的電度表，當然還有一些我們不是很常用的儀表，如測量絕緣電阻的兆歐表，電子毫伏表等等。
這里我們主要介紹的是萬用表的使用方法。萬用表是一種具有多量程，可對多種電量進行測量的直讀式電氣儀表，一般以測量交直流電流、交直流電壓和直流電阻為主。此外，派生的測量電量還有電感、電容、音頻電平等。
萬用表在結構上主要由指示部分（表頭）、測量線路和轉換開關三部分組成。
（1）指示部分（表頭）用以指示被測電量的數值，通常用磁電系微安表作為表頭。它是萬用表的關鍵部件，很多重要的性能，如靈敏度、準確度等級、阻尼、升降變差及指針回零等都主要取決于表頭的性能。萬用表的重要性能之一是靈敏度，它的靈敏度是以滿刻度偏轉電流來衡量的。滿刻度偏轉電流越小，則靈敏度越高，測量電壓時內阻就越大，性能就越好。
（2）測量線路的主要作用是把各種被測電量轉變成適合表頭指示的微小直流電流。例如，將被測的大電流通過分流電阻變換成表頭所需的微弱電流；將被測的高電壓通過分壓電阻變換成所需的低電壓；將被測的交流電流（電壓）通過整流器變換成所需的直流電流（電壓）等。因此測量線路通常由分流電阻、分壓電阻、整流器等元件組成。
（3）由于萬用表需要作多種測量，因此必須由轉換裝置把儀表的電路轉換成所選定的測量種類和量程。轉換裝置通常由轉換開關（測量種類、量程選擇開關）、插孔、接線柱、按鈕等元件組成。
下面介紹一下萬用表的基本使用方法。
（1）使用前先確定自己所要測量的電量的類型，將轉換開關旋到對應的檔位，如要測量交流220V的電壓時，我們應將開關旋到交流700V的檔位。
（2）按下萬用表的電源按鈕，將表筆插入對應的插孔中，測量電流時，表筆應插入“COM”和“A”(或10A)的插孔中，其余的被測量則將表筆插入“COM”和“V”的插孔中。
（3）用表筆去測量所要測量的電量，測電壓并聯在被測量兩端，測電流串入電路中。
三．實驗設備

序號名稱數量備注

1 實驗臺主控屏 1

2 空氣開關 1

3 白熾燈 3

4 萬用表（自備）、剝線鉗、螺絲刀、尖嘴鉗等 1

5 導線若干

四．實驗內容

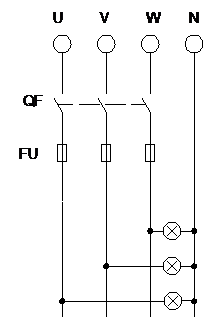

使用萬用表測量電路的電流和電壓，試驗接線圖如下：

圖11 萬用表測量電壓、電流接線圖
五．實驗步驟
1．檢查各實驗設備外觀及質量是否良好。
2．按圖11將線路接好，合上主控屏上總電源開關和面板WD01A中的空氣開關QF，引入三相電源。
3．用萬用表分別測量負載的電流和電壓。
4．?dāng)嚅_空氣開關QF，切斷負載電源。
5．?dāng)嚅_漏電保護器，切斷總電源。
