淺析捷達全車電器線路

摘要：汽車全車電器實訓臺是模擬整車原始電路的教學儀器，通過控制平臺在線模擬包括電線束，儀表盤，各種開關等功能的演示，還可以設置各種故障，讓學生自動分析故障的來源、如何引起的此故障，并且可設置各種復合故障，這樣對了解整車電路起到更直觀更深入的教學目的，各原車組成部分均設置在平臺上，汽車可直觀的觀察各部分的組成，對汽車電路的教學是必不可少的好幫手。

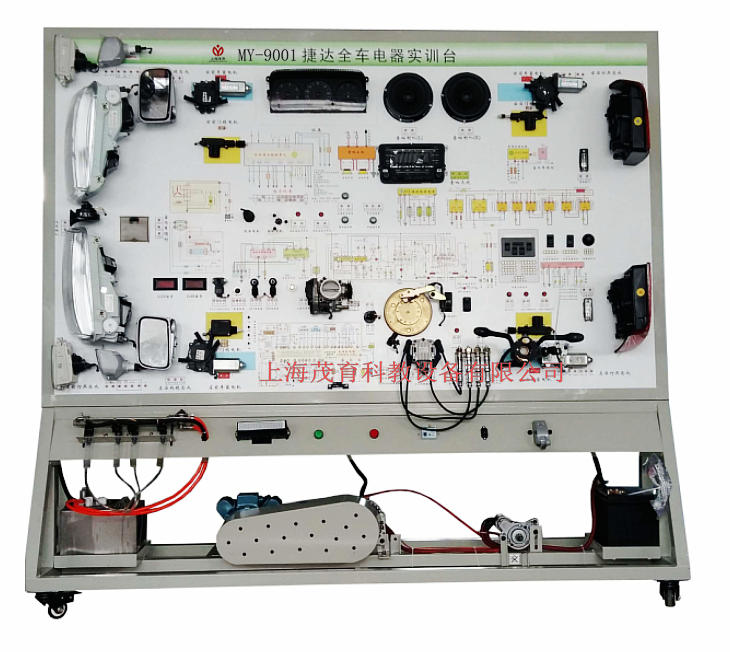

一、捷達全車電器實訓臺簡介：
捷達全車電器實訓臺以大眾捷達2V全車電器實物為基礎，展示燈光系統、儀表系統、點火系統、起動系統、充電系統、發動機電控系統、喇叭系統、電動車窗系統、電動門鎖系統、雨刮系統、音響等各系統的組成結構和工作過程。適用于中高等職業技術院校普通教育類學院和培訓機構對汽車全車電器系統的理論和維修實訓的教學需要。本實訓臺功能齊全、操作方便、安全可靠。
二、捷達全車電器實訓臺組成：
燈光系統、儀表系統、點火與噴射系統、起動系統、充電系統、發動機電控系統、喇叭系統、電動車窗系統、電控門鎖及后視鏡系統、雨刮系統、音響系統、故障設置系統、移動臺架等。
三、捷達全車電器實訓臺特點：
1．可運行全車電器系統，展示全車電器系統的組成結構及原理。
2．操縱各種電器開關及按鈕，可真實演示汽車電器各系統的工作過程。
3．面板上繪有彩色噴繪電路圖，學員可直觀對照電路圖和實物，認識和分析整車電器各系統的工作原理。
4．面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
5．安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元等進行ECU編碼、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
6．底架部分采用鋼性結構焊接，表面采用烤漆工藝，帶自鎖腳輪。
7．配備有使用說明書及相關資料。
8．故障模擬系統可模擬實際運行工況，設置多種常見故障。具體內容詳見故障模擬設置裝置說明。
四、技術參數：
尺寸：2040mm×650mm×1850mm（長×寬×高）；
動力電源：380V交流電壓；
工作電壓：12V直流電壓；
工作溫度：-50℃～50℃；
蓄電池：60AH/12V
五、基本配置（每臺）

序號	名稱	規格型號	單位	數量
1	示教板面板	裝有各種檢測端子以及彩色電路圖	套	1
2	發動機控制電腦(ECU)	原車	套	1
3	診斷座	原車	個	1
4	點火開關	原車	個	1
5	組合儀表	原車	套	1
6	組合開關	原車	套	1
7	左右前大燈總成	原車	套	1
8	左右前霧燈	原車	套	1
9	左右轉向燈	原車	套	1
10	左右轉向邊燈	原車	套	1
11	左右組合尾燈	原車	套	1
12	牌照燈	原車	套	1
13	高位剎車燈	原車	個	1
14	燈光開關	原車	套	1
15	剎車燈開關	原車	套	1
16	倒車燈開關	原車	套	1
17	危險燈開關	原車	套	1
18	線束	茂育	套	1
19	雨刮總成	原車	套	1
20	雨刮控制器	原車	個	1
21	噴水電機	原車	套	1
22	噴水壺	原車	套	1
23	喇叭	原車	個	2
24	喇叭繼電器	原車	個	1
25	X觸點繼電器	原車	個	1
26	霧燈繼電器	原車	個	1
27	無分電器點火系統	含點火器總成、火花塞、曲軸位置傳感器	套	1
28	模擬噴油嘴指示燈	茂育	套	1
29	燃油泵繼電器	原車	個	1
30	燃油泵指示燈	原車	個	1
31	曲軸位置傳感器及信號輪	原車	套	1
32	電動窗主開關	原車	套	1
33	左右前車門電腦	原車	個	1
34	舒適電腦	原車	個	1
35	右前門鎖電機	原車	套	1
36	左右后電動窗電機	原車	套	1
37	左右后電動窗開關	原車	套	1
38	左右后門鎖電機	原車	套	1
39	汽車音響總成	原車	套	1
40	揚聲器	6"，200W	對	1
41	起動機總成	原車	臺	1
42	發電機總成	原車	臺	1
43	三相異步電動機	YT 100L1-4	臺	1
44	蓄電池	12V 45Ah	臺	1
45	保險絲盒	茂育	個	2
46	電源總開關	50A	個	1
47	移動臺架(帶自鎖腳輪裝置)	2040×650×1800mm(長×寬×高)	臺	1
48	故障模擬與排除裝置	茂育	套	1
49	教師手冊	茂育	套	1
50	合格證與保修卡	茂育	套	1
