樓宇智能化工程實訓裝置有何特點?

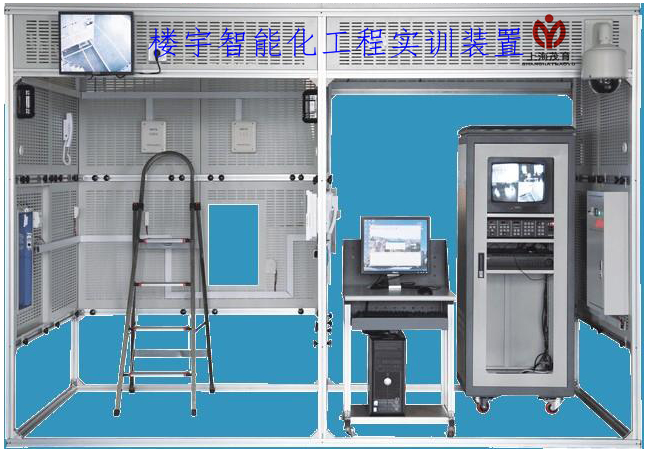

樓宇智能化工程實訓裝置在結構上以智能建筑模型為基礎,包含了智能大樓、智能小區、管理中心和樓道等典型結構,涵蓋了對講門禁、安防、視頻監控、消防、綜合布線、遠程抄表、和DDC監控照明7個系統,各系統既可獨立運行,也可實現聯動。通過此系統進行項目訓練,檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。
1、樓宇智能化工程實訓系統是由多房間模型為實訓平臺:整體結構采用開放式和拆裝式設計,系統框架由鋁合金型材和網孔板組成,實訓器件安裝到網孔板上,使學生能對上述的各子系統進行組裝、接線、調試運行和維護實訓和考核。
2、智能總電源管理系統:采用智能非接觸式IC卡刷卡管理實訓系統的總電源,電源總線通過專用電源轉接器再輸出到實訓系統,有短路、漏點、過壓時自動保護設備功能。
3、樓宇智能化工程實訓系統:采用智能建筑模型,包含智能大樓、智能小區、管理中心和樓道等功能區域。系統設有總電源箱、安防控制箱、消防控制箱、DDC控制箱。
4、智能大樓設計為兩層結構:可實現消防、視頻監控和綜合布線系統的工程訓練。樓道和智能小區分別設有單元門和單戶門,可實現智能小區對講門禁系統的設備安裝等工程訓練,實現單元和單戶可視對講功能。
5、管理中心:實現智能小區和智能大樓的集中監控和管理,包含了管理中心機、視頻監控臺和消防控制主機等各功能區域的管理設備。在智能大樓、管理中心區域內,安裝布置消防系統現場設備,消防系統配置有模擬消防泵、排煙風機、防火卷簾門。
在智能大樓、管理中心和樓道各區域內,安裝典型監控器材(各類型的高速球云臺攝像機、一體化槍型攝像機、萬向云臺攝像機等),實現主要出入口和關鍵區域視頻監控,設有三臺監視器,其中兩臺17寸液晶監視器、一臺14寸CRT監視器。
在智能大樓、管理中心和樓道各區域內,安裝有三表,數據采集單元以及用于三表的電源、氣源、水源。
在智能建筑模型周圍安裝紅外對射、智能小區內的房間窗戶裝有幕簾探測器實現智能建筑行業典型周界防范。
各功能區域之間采用工程橋架實現系統連接。
二、通過項目任務實施,可考察的職業能力:
1、樓宇智能化工程設計能力
2、消防報警系統設計、安裝施工與調試能力
3、視頻監控系統設計、安裝與調試能力
4、對講門禁及室內安防系統設計、安裝與調試能力
5、綜合布線系統施工能力
6、DDC的接線、編程和調試能力
7、監控軟件組態、通訊和運行能力
8、智能建筑系統故障診斷與調試能力
