Z3040搖臂鉆床電氣控制線路實驗
一、Z3040搖臂鉆床電氣控制線路實驗-
操作所需電器元件明細表見表1 表1
代號 |
名稱 |
型號 |
規格 |
數量 |
備注 |
QS |
低壓斷路器 |
DZ108-20/10-F |
脫扣器整定電流0.63~1A |
1 |
|
FU1
FU2 |
螺旋式熔斷器 |
RL1-15 |
配熔體3A |
6 |
|
FU3
FU4 |
瓷插式熔斷器 |
RT18-32 |
配熔體3A |
2 |
|
KM1~KM6 |
交流接觸器 |
CJX2-0910 |
線圈AC380V |
6 |
|
FR |
熱繼電器 |
JRS4-09305d |
整定電流0.63~1A |
1 |
|
SB1~SB4 |
按鈕開關 |
LAY16 |
一常開一常閉自動復位 |
4 |
SB綠.SB4紅
SB1 SB黑 |
SA3、
SA6 |
轉換開關 |
KNG3-1 |
|
2 |
|
HL1、
HL2 |
指示燈 |
XD |
6.3V/0.15A |
2 |
|
EL |
照明燈 |
|
26V/40W(或25W) |
1 |
|
XT1、
XT2 |
接線端子排 |
TB15 |
AC660V25A |
45位 |
XT1用25位 |
M1~M4 |
三相鼠籠式異步電動機 |
|
UN380V(Y)
IN0.53APN160W |
4 |
|
KM、
KA |
交流接觸器 |
CJX2-0910 |
線圈AC380V |
2 |
|
SA1 |
十字開關 |
|
|
1 |
|
SQ1、SQ1’ |
行程開關 |
YBLX-19/001 |
自動復位 |
2 |
|
SQ2、SQ2’ |
行程開關 |
LX19-111 |
手動復位 |
2 |
|
YV |
電磁閥 |
|
|
|
|

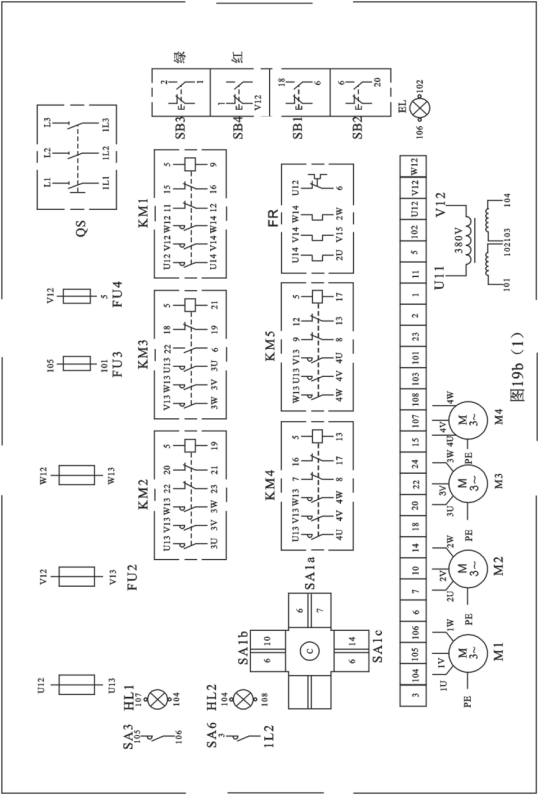

二、電路圖
1、主要結構Z3040型搖臂鉆床由底座、內外立柱、搖臂、主軸箱、主軸和工作臺等部件組成。內立柱固定在底座上,外面套著外立柱,外立柱可以繞內立柱回轉,搖臂可上下移動。主軸箱是一組復合部件,它帶有主軸及主軸旋轉部件和主軸進給的全部變速和操縱機構。主軸箱可沿?fù)u臂水平方向移動。在加工過程中必須夾緊主軸箱和搖臂導軌;外立柱和內立柱;搖臂和外立柱。
2、電氣線路分析
(1) 主電路分析 本機床的電源開關采用接觸器KM,具有零壓保護和欠壓保護作用。從圖19(a)中可看出,搖臂鉆床共有四臺電動機。主電動機M2由主接觸器KM1控制,單向旋轉,主軸正反轉由機械手柄操作。電動機M3是立柱放松和夾緊電動機。用接觸器KM2和KM3控制。M4是搖臂升降電動機,用接觸器KM4和KM5控制。M1是冷卻泵電動機。
總的短路保護用熔斷器FU1,M3和M4兩臺電動機用熔斷器FU2作短路保護。主電動機M2用熱繼電器FR作過載保護,其余電機由于短期工作,所以不加過載保護。在安裝機床電氣設備時,應當注意三相交流電源的相序。如果三相電源的相序接錯了,電動機的旋轉方向就要與規定的方向不符,在開動機床時容易發生事故,Z3040型搖臂鉆床三相電源的相序可以用立柱的夾緊機構來檢查。
(2)控制電路分析
1)電源接觸器和冷卻泵的控制。按鈕SB3和接觸器KM代替了電源開關的作用,所以接觸器KM的線圈直接接在380V的電源上。按下接鈕SB3,接觸器KM通電吸合并自鎖,機床的三相電源接通。按鈕SB4為斷開電源的按鈕,按下SB4,接觸器KM斷電釋放,機床電源斷開。按鈕SB3和SB4都是自動復位的按鈕,它們與接觸器KM配合,使機床得到了零壓和欠壓保護。
接觸器KM動作以后,控制變壓器TC1得電,接觸器KM的一個常開觸頭接通指示燈HL1,表示機床電源已接通。
冷卻泵電動機是通過接觸器KM6來控制的。SA6為不自動復位按鈕,將SA6接通,接觸器KM6通電吸合,冷卻泵電機得電旋轉,并用一常開觸頭接通指示燈HL2,以表示冷卻泵已開始工作。
2)主軸電動機和搖臂升降電動機控制主軸旋轉和搖臂升降用十字開關操作,控制線路中的SA1a、SA1b和SA1c是十字開關的三個觸點。十字開關的手柄有五個位置。當手柄處在中間位置,所有的觸頭都不通,手柄向右,觸頭SA1a閉合,接通主軸電動機接觸器KM1;手柄向上,觸頭SA1b閉合,接通搖臂上升接觸器KM4;手柄向下,觸頭SA1c閉合,接通搖臂下降接觸器KM5。操作形象化,不容易誤操作。十字開關操作時,一次只能占有一個位置,KM1、KM4、KM5三個接觸器就不會同時通電,有利于防止主軸電動機和搖臂升降電動機同時起動運行,也減少了接觸器KM4和KM5的主觸頭同時閉合而造成短路事故的機會。但是單靠十字開關還不能完全防止KM1、KM4和KM5三個接觸器的主觸頭同時閉合的事故。在控制線路中,將KM1、KM4、KM5三個接觸器的常閉觸頭進行聯鎖,使線路的動作更為安全可靠。
3)搖臂上升和夾緊工作的自動循環。搖臂鉆床正常工作時,搖臂應夾緊在立柱上。因此,在搖臂上升或下降之前,必須先松開夾緊裝置。當搖臂上升或下降到指定位置時,夾緊裝置又必須將搖臂夾緊。本機床搖臂的松開、升(或降)、夾緊過程能夠自動完成。將十字開關扳到上升位置(即向上),觸頭SA1b閉合,接觸器KM4吸合,搖臂升降電動機起動正轉。這時候,搖臂還不會移動,電動機通過傳動機構,先使一個輔助螺母在絲桿上旋轉上升,輔助螺母帶動行程開關SQ2,其觸頭SQ2(6-14)閉合,為接通接觸器KM5作好準備。搖臂松開后,輔助螺母繼續上升,帶動一個主螺母沿著絲桿上升,主螺母則推動搖臂上升,搖臂升到預定高度,將十字開關扳到中間位置,觸點SA1b斷開,接觸器KM4斷電釋放。電動機停轉,搖臂停止上升。由于行程開關SQ2(6-14)仍舊閉合著,所以在KM4釋放后,接觸器KM5即通電吸合,搖臂升降電動機即反轉,這時電動機只是通過輔助螺母使夾緊裝置將搖臂夾緊。搖臂并不下降。當搖臂完全夾緊時,行程開關SQ2(6-14)即斷開,接觸器KM5就斷電釋放,電動機M4停轉。
搖臂下降的過程與上述情況相同。
SQ1是一個組合行程開關,它的兩個常閉觸頭分別作為搖臂升降的極限位置控制,起終端保護作用。當搖臂上升或下降到極限位置時,由撞塊使SQ1的常閉觸頭(10-11)或(14-15)斷開,切換接觸器KM4和KM5的通路,使電動機停轉,從而起到了保護作用。
SQ1為自動復位的組合行程開關,SQ2為不能自動復位的組合行程開關。故它們的觸頭用行程開關的圖形符號來表示。
搖臂升降機構除了電氣限位保護以外,還有機械極限保護裝置,在電氣保護裝置失靈時,機械極限保護裝置可以起保護作用。
4) 立柱和主軸箱的夾緊控制。本機床的立柱分內外兩層,外立柱可以圍繞內立柱作360°的旋轉。內外立柱之間有夾緊裝置。立柱的夾緊和松開由液壓裝置進行,電動機拖動一臺齒輪泵。電動機正轉時,齒輪泵送出壓力油使立柱夾緊,電動機反轉時,齒輪泵送出壓力油使立柱放松。
立柱夾緊電動機用按鈕SB1和SB2及接觸器KM2和KM3控制,SB1和SB2都是自動復位的按鈕。按下按鈕SB1或SB2,KM2和KM3就通電吸合,使電動機正轉或反轉,將立柱夾緊或放松。松開按鈕,KM2或KM3就斷電釋放,電動機即停止。
立柱的夾緊松開與主軸的夾緊松開有電氣上的聯鎖。立柱松開,主軸箱也松開,立柱夾緊,主軸箱也夾緊,當接觸器KM2吸合,立柱松開時,KM3的常開觸頭(6-22)閉合,中間繼電器KZ通電吸合并自保。KZ的一個常開觸頭接通電磁閥YV,使液壓裝置將主軸箱松開。在立柱放松的整個時期內,中間繼電器KZ和電磁閥YV始終保持工作狀態。按下按鈕SB1,接觸器KM3通電吸合,立柱被夾緊。KM2的常閉輔助觸頭(22-23)斷開,KE斷電釋放,電磁閥YV斷電,液壓裝置將主軸箱夾緊。
在該控制線路里,我們不能用接觸器KM2和KM3來直接控制電磁閥YV。因?yàn)殡姶砰y必須保持通電狀態,主軸箱才能松開。如果YV斷電,液壓裝置立即將主軸箱夾緊。KM2和KM3均是點動工作方式,立柱夾緊以后就可以放開按鈕,使KM2斷電釋放,這時立柱不會松開,同樣,當立柱松開后放開按鈕,KM3斷電釋放,立柱也不會再夾緊。這樣,就必須用一只中間繼電器KZ,在KM3斷電釋放后KZ仍能保持吸合,使電磁閥YV也保持通電。只有當按下SB1,使KM2吸合后,KZ才會釋放,YV才斷電,主軸箱被夾緊。
5) 照明線路。照明線路由變壓器TC2供應26V安全電壓,SA3作接通或斷開電燈的開關。熔斷器FU5作短路保護。
三、安裝與接線
布置與接線可參考圖26(b),操作者應畫出實際接線圖。安裝與接線后應符合第二章2—1的要求。
四、檢測與調試
檢查安裝牢固接線無誤后,可接通交流電源進行模擬操作,若出現故障應分析排除,使該電氣線路能正常模擬操作。
