步進電機的PLC控制實驗

一、步進電機的PLC控制實驗-實驗?zāi)康?/strong>
1、掌握PLC控制的基本原理,掌握移位寄存器的使用。
2、掌握步進電機的工作原理,掌握環形分配器的使用方法。
3、掌握運用PLC驅動步進的方法。

二、實驗器材
1、PLC-206型可編程控制器實驗臺 1臺
2、步進電機的PLC控制演示板   1塊
3、PC機或手持編程器 1臺
4、編程電纜    1根
5、自鎖式連接導線   若干

三、實驗原理與實驗步驟

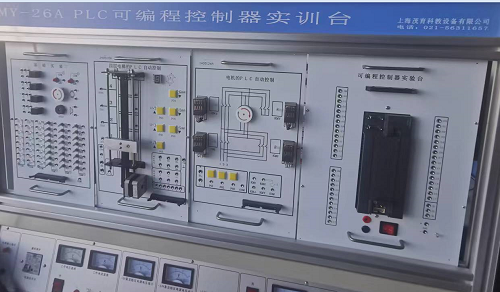

1、步進電機的PLC控制演示板如圖1所示。
2、實驗原理

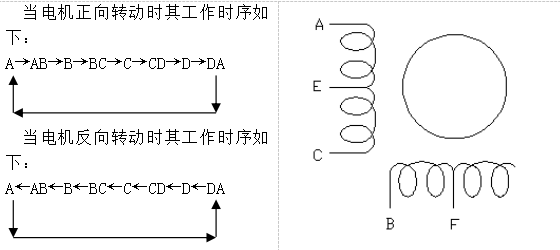

本演示裝置采用的四相步進電機,運用PLC設計一個步進電機的環形分配器的軟件程序。以此來實現步進電機的單步,連續運轉。四相步進電機的結構如下圖所示。
演示板上四個LED發光管分別代表步進電機的四個相位。
3、設計要求:
   按照步進電機的工作方式,設四相線圈分別為A、B、C、D,公共端為E、F。
要求慢速度為IS—格,快速度為0.1S—格。
4、實驗步驟:
(1)打開PLC-2型實驗臺電源,編程器與PLC連接。
(2)根據具體情況編制輸入程序,并檢查是否正確。
(3)實驗臺與PLC-DOME008連接,檢查連線是否正確。
(4)按下啟動按鈕,觀察運行結果。
四、設計程序清單
1、I/O地址分配清單:
輸入地址: 正向啟動 I0.1 反向啟動 I0.2
  停止 I0.3 速度控制 I0.4
輸出地址: A Q0.0 B Q0.1
  C Q0.2 D Q0.3
  EF COM
