自動送料裝車系統實驗
一、自動送料裝車系統實驗-實驗目的
PLC構成一個自動送料裝車系統。
二、實驗器材
1、可編程控制器實驗臺 1臺
2、
PLC-DEMO0015自動送料裝車控制演示板 1塊
3、PC機(自備) 1臺
4、編程電纜 1根
5、自鎖式連接導線(或扁平線) 若干根
三、實驗原理與實驗步驟

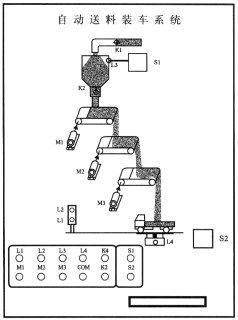

1、自動送料裝車系統演示板結構如圖所示。
2、本實驗利用9個LED燈演示系統工作狀態。M1、M2、M3表示電機,其余為開關指示。
3、控制要求:
設計一個自動送料裝車系統控制程序。L2=ON,L1=OFF,表示允許汽車進場裝料;當汽車到來時,S2=ON,L1、L4=ON,L2=OFF,K1打開放料至S1料位檢測開關(L3=ON)時關閉,電機M3運行;M3運行5秒后M2運行,M2運行5秒后M1運行。M1運行后打開出料閥K2,過5S小車裝滿,L4=ON,K2關閉,過1S電機M1停止,再過1S電機M2停止運行,再過1S電機M3停止運行,然后S2=OFF,系統回到初始狀態,(L3=OFF;當料滿后,S2=OFF,L4=OFF,料斗閥K2關閉,該模塊利用9個LED燈演示系統工作狀態。M1、M2、M3表示電機,其余為開關指示。自動送料裝車模塊如圖4.26所示。
4、實驗步驟:
(1)打開實驗臺電源,編程器與PLC連接。
(2)根據具體情況編制輸入程序,并檢查是否正確。
(3)按圖接線,檢查連線是否正確。
(4)按下啟動按鈕,觀察運行結果。
四、設計程序清單
I/O地址分配:
輸入部分(IN) |
代號 |
功能 |
地址 |
S1 |
料位檢測 |
I0.1 |
S2 |
汽車檢測 |
I0.2 |
啟動 |
|
I0.4 |
停止 |
|
I0.5 |
輸出部分(OUT) |
代號 |
功能 |
地址 |
L1 |
禁止汽車進場 |
Q0.1 |
L2 |
允許汽車進場 |
Q0.2 |
L3 |
料滿顯示 |
Q0.3 |
L4 |
汽車到位顯示 |
Q0.4 |
M1 |
M1控制 |
Q0.5 |
M2 |
M2控制 |
Q0.6 |
M3 |
M3控制 |
Q0.7 |
K1 |
進料閥控制 |
Q1.0 |
K2 |
出料閥控制 |
Q1.1 |
