PLC多種液體混合裝置實驗

PLC多種液體混合裝置-實驗?zāi)康?/strong>
1、掌握攪拌器PLC的基本原理。
2、掌握置位、復位、步進指令的使用。

二、PLC多種液體混合裝置實驗-實驗器材
1、PLC-2型可編程控制器實驗臺 1臺
2、攪拌器PLC控制演示板   1塊
3、PC機或手持編程器 1臺
4、編程電纜    1根
5、自鎖式連接導線   若干

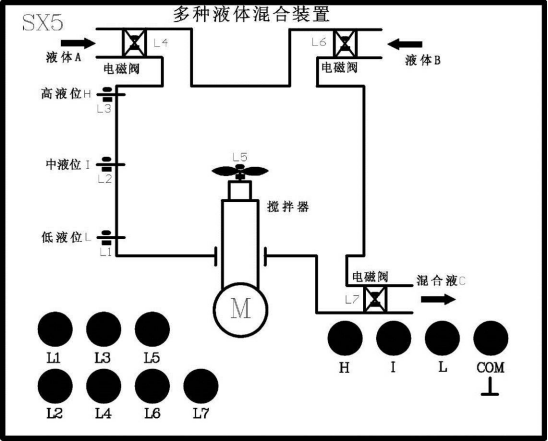

                                                            圖1.1
三、實驗原理與實驗步驟
1、攪拌器PLC控制演示板結構如圖1.1所示。
2、圖中H、I、L為夜面?zhèn)鞲衅,當液面到達此位置時(指示燈亮),傳感器發出信號,PLC收到信號后控制電磁閥或攪拌電機工作,X1、X2、X3為三個電磁閥,M為攪拌電機。
3、本演示裝置利用LED指示燈模擬攪拌器各點的工作狀態,如電磁閥的開閉狀態、液面到位信號,攪拌電機工作用LED閃爍來表示。同時采用定時器來模擬液面上升/下降。
4、控制要求:
(1)初始狀態各閥門關閉,傳感器H、I、L為OFF。
(2)按下啟動按鈕定時器開始計時,同時閥門X1打開,開始注入液體A,1S后到達液面L,低液位顯示L1亮(即傳感器L=ON),3S后液面到達I,中液位顯示L2亮(傳感器I=ON),控制閥X1關閉、閥X2打開注入液體B,再經過3S后,液面到達H,高液位顯示L3=ON(傳感器H=ON),控制X2關閉、攪拌電機開始工作,3S后攪拌結束,閥X3打開,液面下降,7S后液體放空閥X3關閉,一周工作結束,按啟動閥X1打開繼續工作。
5、實驗步驟:
(1)打開PLC-2型實驗臺電源,編程器與PLC連接。
(2)根據具體情況編制輸入程序,并檢查是否正確。
(3)實驗臺與實驗?zāi)K連接,X0接實驗臺上的按鈕P0,檢查連
線是否正確。
(4)按下啟動按鈕,觀察運行結果。
四、設計程序清單
1、I/O地址分配清單
輸入地址: 啟動 I0.0 H I0.2
  I I0.3 L I0.4

輸出地址: L1 Q0.0 L2 Q0.1
  L3 Q0.2 L4 Q0.3
  L5 Q0.4 L6 Q0.5
  L7 Q0.6
