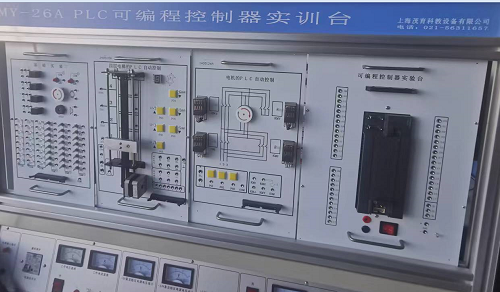

PLC數據處理指令實驗
PLC數據處理指令實驗:
1.數據傳送指令:
功能:
當使能位EN為1時,把輸入的數據(IN)傳送到輸出(OUT)
說明:
(1)操作碼中的X代表被傳送數據的長度,它包括四種數據長度,即字節(B)、字(W)、雙字(D)和實數(R)。
(2)操作數的尋址范圍要與指令碼中的X一致。其中字節傳送時不能尋址專用的字及雙字存儲器,如T、C、及HC等;OUT尋址不能尋址常數。
2.數據比較指令
PLC數據處理指令實驗-功能:
比較兩個數IN1和IN2的大小,若比較式為真,則 該觸點閉合。
說明(1)操作碼中的F代表比較符號,可分為“=”、“<>”、“>=”、“<=”、“>”及“<”六種;
(2)操作碼中的X代表
數據類型,分為字節(B)、字整數(I)、雙字整數(D)和實數(R)四種。
操作數的尋址范圍要與指令碼中的X一致。
字節指令是無符號的,字整數、雙字整數及實數比較都是有符號的。
實驗步驟,將上圖所示程序下載至PLC中,分別接通I0.1,I0.2,I0.3觀察輸出Q0.1變化
