傳感器實驗

傳感器-實驗?zāi)康?/strong>
掌握半橋電路的工作原理和性能。

二、傳感器實驗-所用單元
電阻應變式傳感器、調零電橋、差動放大器板、直流穩壓電源、數字電壓表、位移臺架。
三、實驗原理及電路
將兩個受力方向不同的應變片電阻分別接入電橋的兩個相鄰橋臂,組成半橋形式的測量電路,轉換電路的輸出靈敏度提高,非線性得到改善。
實驗電路圖見圖1-1,當兩個應變片的阻值和應變量相同時,半橋輸出電壓UO=2EKε
四、實驗步驟
1、按實驗一的實驗步驟1至3進行操作。
2、按圖1-1接線,將兩個受力方向相反的應變片接入電橋中。

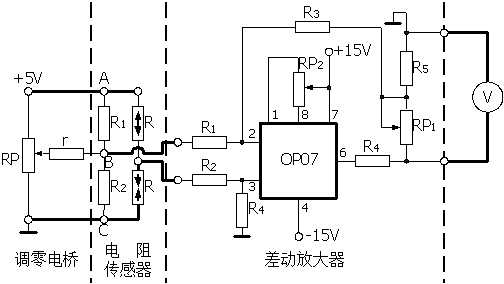

圖1-1 電阻式傳感器半橋?qū)嶒?yàn)電路
3、調節平衡電位器RP,使數字電壓表指示接近零,然后旋動測微器使表頭指示為零,此時測微器的讀數視為系統零位。分別上旋和下旋測微器,每次0.4mm,上下各2mm,將位移量X和對應的輸出電壓值UO記入下表中。
                                                                               表 1-1
X(mm)           0
UO(mV)           0
