家用調光臺燈電路實驗

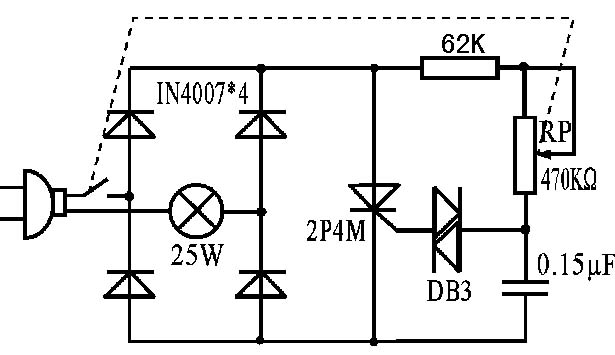

家用調光臺燈電路實驗電路原理圖:
圖1
二、交流調壓原理簡介:
如圖所示的
電路,如果晶閘管工作在全導通與關斷,就是無觸點開關。如果在觸發器中將觸發脈沖移相,去控制晶閘管輸出正負半周的導通角就成為交流調壓電路了。交流調壓器工作方式與可控整流十分相似,不同的是它輸出有正負半周的交流而不是直流。晶閘管交流調壓電路已取代了笨重、發熱量大而成本高、耗銅鐵量大的機械式調壓設備。大至數KA~數10KA的電爐、電解、電鍍電源,小至家庭用的變光臺燈、調速電扇、都可采用晶閘管交流調壓電路。目前在實用交流調壓設備中,越來越普通使用雙向晶閘管來取代兩只反向并聯的普通晶閘管,大大簡化了觸發電路。
圖為家用變光臺燈電路。調整RP進行無級調壓,燈光就能連續變化。這個電路還可以把燈換成別的家用電器負載,如方便地調整電風扇、小鼓風機、手電鉆的轉速,電爐、電熱毯、電熨斗、電烙鐵的溫度,落地?zé)、壁燈的亮度等。詳?xì)工作原理,請參照有關資料進行分析。
三、家用調光臺燈電路實驗元器件清單:
序號 |
名稱 |
型號與規格 |
數量 |
備注 |
1 |
電阻器 |
RJ-1/2W-62K±1% |
1 |
|
2 |
二極管 |
1N4007 |
4 |
|
3 |
雙向觸發二極管 |
DB3 |
1 |
|
4 |
單相可控硅 |
2P4M |
1 |
|
5 |
電容器 |
CB-63V-0.15uF |
1 |
|
6 |
電位器 |
WH5-1A-470KΩ |
1 |
|
7 |
白熾燈泡 |
25W、220V |
1 |
|
8 |
電子線路板 |
|
1 |
|
四、焊接與組裝:
五、試驗
接通220V交流市電,來回調節電位器RP,可觀察到白熾燈亮度的連續變化,由于實驗板上用的電位器不是帶開關的,故無法完全使白熾燈熄滅。
