電動葫蘆電路維修控制線路實驗
電動葫蘆電路維修控制線路實驗:
一、操作所需電器元件明細表:(見表)
代號 |
名稱 |
型號 |
規格 |
數量 |
備注 |
QS |
低壓斷路器 |
DZ108-20/10-F |
脫扣器整定電流0.65~1A |
1 |
|
FU1
FU2 |
螺旋式熔斷器 |
RL1-15 |
配熔體3A |
5 |
|
KM1 KM2 |
交流接觸器 |
CJX2-0910 |
線圈AC380V |
4 |
|
YB |
電磁鐵 |
AC380V |
|
1 |
|
SB1 SB2
SB3 SB4 |
按鈕開關 |
LAY16 |
|
4 |
SB1、SB3為綠色
SB2、SB4為紅色 |
XT |
接線端子排 |
TB15 |
|
|
|
M1、M2 |
三相鼠籠式異步電動機 |
|
UN380V(Y)
IN0.53APN160W |
2 |
|
二、
電路圖:

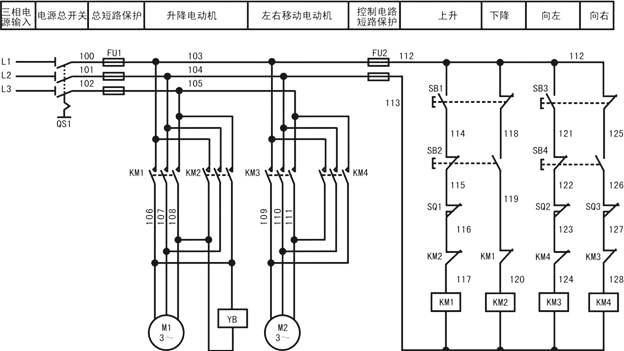

電動葫蘆電氣控制線路原理圖
三、
電路說明:
1、主要電氣元件說明
(1) M1是上下移動電動機,由接觸器KM1,KM2控制正反轉實現上下移動;
(2) M2是左右移動電動機,由接觸器KM3,KM4控制正反轉實現左右移動;
(3) YB是電磁鐵。
2、接線
(1)上、下移動電動機M1的三根相線分別接入接線端U1、V1、W1;
(2)左、右移動電動機M2的三根相線分別接入接線端U2、V2、W2;
(3)各電動機均可靠接地;
(4)接線端L1、L2、L3接50Hz 380V的三相交流電源。
3、正常啟動操作
(1)操作前準備:根據電氣原理圖把斷路故障開關置“1位”,短路故障開關置“0”位,合上
電源開關QS1,電氣線路進入帶電狀態。
(2)上、下移動電動機M1控制:按上移按扭SB1,接觸器KM1得電吸合,電動機M1正轉,表示上移;按下移按扭SB2,接觸器KM2得電吸合,電動機M1反轉,表示下降。
左、右移動電動機M2控制:按右移按扭SB4,接觸器KM3得電吸合,電動機M2正轉,表示左移;按右移按扭 SB4,接觸器KM4得電吸合,電動機M2反轉,表示右移。
四、注意安全:
1、通電前,要仔細檢查實訓線路;
2、接通電源后,嚴禁用手或?qū)w觸摸各電氣元件;
3、當有數人進行操作時,應于接通電源前通知他人;
4、電動機工作時,嚴禁用手碰軸前端及后端風葉,做缺相故障操作時,電機通電工作不能超過1分鐘。
5、每次使用完畢后,必須關斷電源開關。
