三相異步電動機接觸器自鎖控制線路實驗

一、三相異步電動機接觸器自鎖控制線路實驗-操作所需電器元件明細表見表1                   　　 　      表1

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.63-1A	1
FU	螺旋式熔斷器	RL1-15	配熔體3A	3
KM	交流接觸器	CJX2-0910	線圈AC380V	1
SB1 SB2	按鈕開關	LAY16		2	SB1綠色 SB2紅色
XT	接線端子排	TB15	AC660V25A	10位	裝在掛箱最下端
M	三相鼠籠式異步電動機		UN380(Y)IN0.53APN160W	1
FR	熱繼電器	JRS1D-25	整定電流0.63-1A	1	整定電流0.63A

二、電路圖

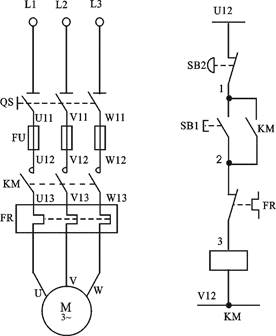

                                           圖1（a）
線路的動作過程是這樣的；當按下起動按鈕SB1，線圈KM通電主觸頭閉合，電動機旋轉。當松開按鈕時，電動機M不會停轉，因為這時，接觸器線圈KM可以通過并聯在SB1兩端已閉合的輔助觸頭KM繼續維持通電，保證主觸頭KM仍處在接通狀態，電動機M就不會失電，也就不會停轉。這種松開按鈕而仍能自行保持線圈通電的控制線路叫做具有自鎖（或自保）的接觸器控制線路，簡稱自鎖控制線路。與SB1并聯的這一對常開輔助觸頭KM叫做自鎖（或自保）觸頭。
三、安裝與接線

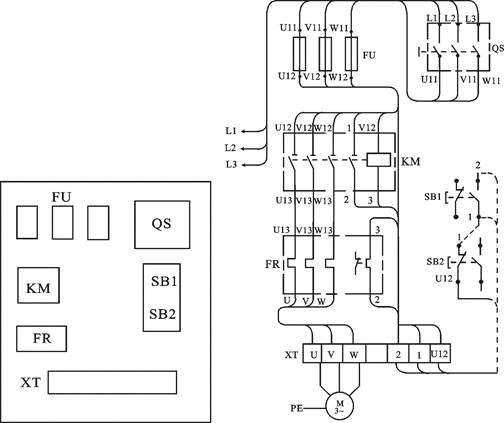

                                   圖1（b）                                                圖1（c）
按圖1（b）布置的位置，在掛箱上選定熔斷器FU、開關QS、接觸器KM、熱繼電器FR、按鈕SB1、SB2及端子排XT等器件。
接線時動力電路用黑色線，控制電路用紅色線；啟動按鈕SB1用綠色并裝在SB2的上面，停止按鈕SB2用紅色；實線表示明配線，虛線表示裝在板后為暗配線。安裝接線后應符合第二章2-1的要求。
四、檢測與調試
確認接線正確后，接通交流電源L1、L2、L3并“合”開關QS，按下SB1，電機應起動并連續轉動，按下SB2電機應停轉。
