晶體二極管的特性與檢測實驗

晶體二極管的特性與檢測實驗：實驗目的：
   1.了解二極管外形與封裝。
   2.測試二極管的伏安特性。
二、內容與步驟：
1.測正向特性，按圖1-1連接電路，Pv用萬用表2.5V檔，二極管用2AP，電流表選用數(shù)字電流表直流檔。
將RP₂和作限流用的RP₁阻值調至最大位置，穩(wěn)壓電源輸出電壓調至5V，合上開關，分別調節(jié)RP₁和RP₂，觀察不同正向電壓UF時流過二極管的電流和該管兩端的電壓PV。

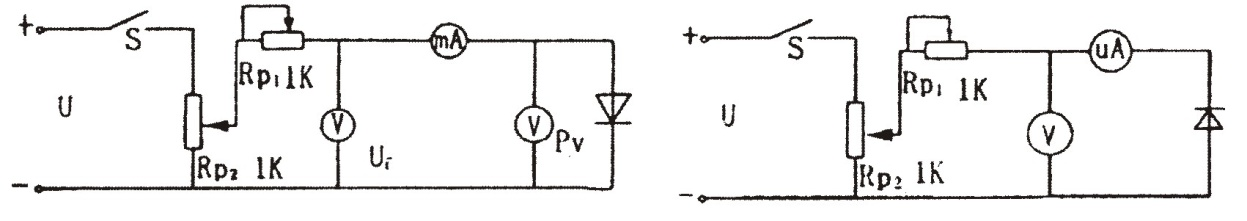

                                                   圖1-1                                                                    圖1-2
2.測反向特性，按圖1-2連線。
從輸出電壓0V開始，按3V間隔調高電源電壓至15V，觀測不同反向電壓時反向電流，UA表選量程100UA直流電表。
