C620型車床的接線、故障與維修實驗原理
C620型車床的接線、故障與維修實驗原理操作所需電器元件明細表見表1
代號 |
名稱 |
型號 |
規格 |
數量 |
備注 |
QS1 |
低壓斷路器 |
DZ108-20/10-F |
脫扣器整定電流0.65~1A |
1 |
實驗屏上 |
QS2 |
轉換開關 |
|
|
1 |
|
QS3 |
鈕子開關 |
|
|
1 |
|
KM |
交流接觸器 |
|
線圈AC380V |
1 |
|
FR1、FR2 |
熱繼電器 |
R16B-20/3 |
整定電流0.63~1A |
2 |
|
SB1、SB2 |
按鈕開關 |
LAY16 |
一常開一常閉自動復位 |
2 |
SB2綠
SB1紅 |
HL |
照明燈 |
|
36V/40W(或25W) |
1 |
|
M1、M2 |
三相鼠籠異步電動機 |
|
UN380V
IN0.53A PN160W |
2 |
|
TC |
變壓器 |
|
380V/36V |
1 |
|
二、電路圖:
圖1(a)
該電氣線路的操作過程如下:
合上電源開關QS1,將工件安裝好以后,按下起動按鈕SB2,這時控制電路通電,通電回路是:
接觸器KM的線圈通電而鐵心吸合,主回路中接觸器KM的三個常開觸頭合上,主電機M1得到三相交流電而起動運轉,同時接觸器KM的常開輔助觸頭也合上,對控制回路進行自鎖,保證起動按鈕SB2松開時,接觸器KM的線圈 仍然通電。若加工時需要冷卻,則撥動開關QS2,讓冷卻泵電動機M2通電運轉,帶動冷卻泵供應冷卻液。
要求停車時,按下停止按鈕SB1,使控制回路失電,接觸器KM跳開,使主電路斷開,電動機停止轉動。若兩臺電動機中有一臺長期過載,則串聯在主電路中的熱繼電器發熱元件將過熱而使雙金屬片彎曲,通過機械杠桿推開串聯在控制回路中的常閉觸頭,使控制電路斷電,接觸器KM斷電釋放,主回路失電,電動機停止轉動,通過機械制動裝置將主軸制動。若要再次起動電動機,只有在排除過載原因以后方可允許。但必須將動作過的熱繼電器復位,用手去按下熱繼電器上裝的復位鈕。有的熱繼電器是自動復位的,可以不必人工復位。另外,電源電壓太低,使
電動機輸出的轉矩下降很多,拖不動負載而造成悶車事故,使電動機燒毀。接觸器本身具有失壓和欠壓保護功能,當電壓低于額定電壓的85%時,接觸器線圈的電磁吸力將克服不了鐵心上彈簧力而自行釋放,可以避免欠壓造成的事故。
三、參考接線圖:

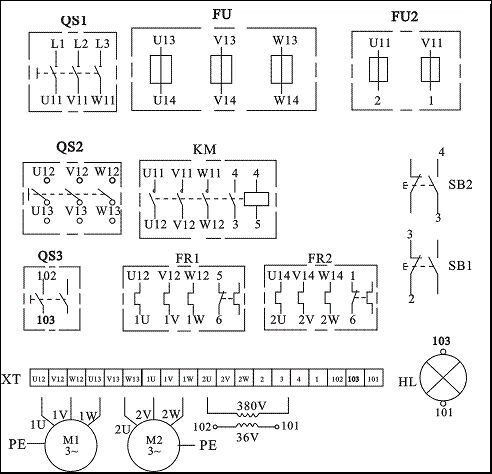

接線可參考圖1(b),操作者應畫出實際接線圖。
圖1(b)
四、檢測與調試:
檢查安裝牢固接線無誤后,可接通交流電源進行操作。若出現故障應進行檢測和修理,直到該電氣線路能正常工作。
