無變壓器半波整流能耗制動控制線路實驗說明


一、操作所需電器元件明細表見表
代號 名稱 型號 規格 數量 備注
QS 低壓斷路器 DZ108-20/10-F 脫扣器整定電流0.63-1A 1 實驗屏上
FU1 熔斷器   配熔體2A 3
FU2 熔斷器   配熔體2A 2
KM1 KM2 交流接觸器 2 線圈AC380V 2
SB1、SB2 按鈕開關 22LAY16   2 SB1綠
SB2紅
KT 通電延時時間繼電器 ST3PA-B 輸入交流380V 1
FR 熱繼電器 R16B-20/3 整定電流0.63-1A 1
M 三相鼠籠式異步電動機   UN380V(Y)
IN0.53APN160W
1
V 二極管 IN5408 3A 1
R 電阻   510Ω 1

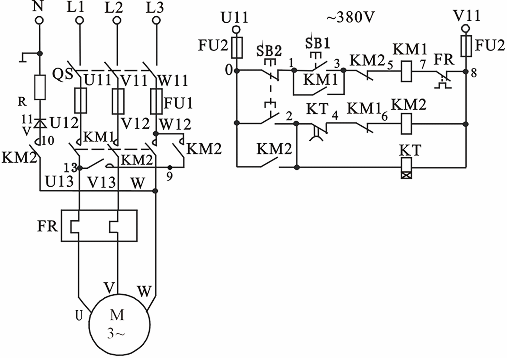

二、電路圖

                        圖1(a)
該控制線路適用于10KW以下電動機,這種線路結構簡單,附加設備較少,體積小,采用一只二極管半波整流器作為直流電源。

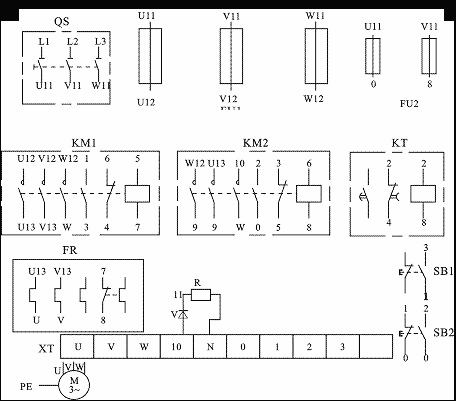

三、參考接線圖
接線可參考圖1(b),操作者應畫出實際接線圖。

                                    圖1(b)
四、檢測與調試
經檢查安裝牢固與接線無誤后,操作者可接通交流
電源自行操作,若出現不正常故障,則應分析并排除使之正常工作。
