序號 | 教學項目 | 課程內容與教學要求 | 活動設計建議 | 參考課時 |
項 目 一 |
認識實訓室與安全 用電 |

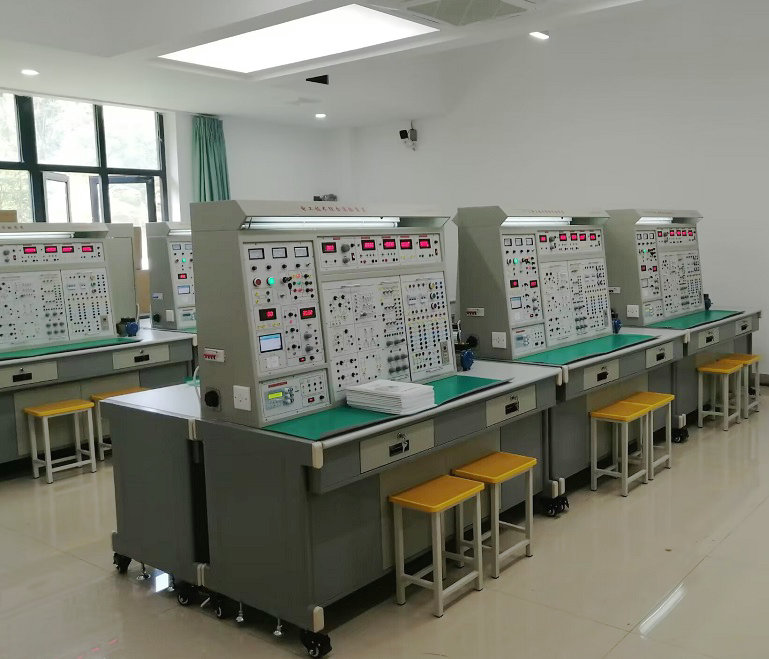

1.認識實訓室 (1)了解電工實訓室的電源配置,認識交直流電源、基本電工儀器儀表及常用電工工具 (2)對本課程形成初步認識,培養學習興趣 2.安全用電 (1)了解實訓室操作規程及安全電壓規定,樹立安全作電與規范操作的職業意識 (2)了解人體觸電的類型及常見原因,掌握預防觸電的保護措施,了解觸電的現場處理措施 (3)了解電氣火災的防范及撲救常識,能正確選擇處理方法 (4)認識電氣安全標識 |
1.現場觀察認識電工實訓室 2.通過模擬演示、教學視頻和多媒體課件等進行安全教育 |
4 |
項 目 二 |
燈泡的 開關控 制 |
1.電路組成與電路模型 (1)認識簡單的實物電路,了解簡單電路組成要素,理解電路模型,會識讀簡單電路圖 (2)識別常用電池的外形、特點,了解其實際應用 2.電路的基本物理量及其測量 (1)理解參考方向的含義和作用,會應用參考方向解決電路中的實際問題 (2)理解電動勢、電位、電能的物理概念;理解電流、電壓、電功率的概念,并能進行簡單計算 (3)能正確選擇和使用電工儀表,掌握電流、電壓測量的基本方法,并能測量小型用電設備的電流、電壓 3.電阻 (1)了解電阻器及其參數,會計算導體電阻,了解電阻與溫度的關系,了解其超導現象 (2)能區別線性電阻與非線性電阻,了解其典型應用 (3)識別常用電阻器,能根據色環估讀和用萬用表測量其阻值 4.歐姆定律 (1)了解電阻元件上電壓與電流的關系,掌握歐姆定律 (2)掌握電阻串、并、混聯的連接方式,會計算等效電阻、電壓、電流和功率 5.直流電壓表、直流電流表 (1)掌握直流電壓表、直流電流表的量程擴大的方法 (2)能正確使用直流電壓表、直流電流表 6.安全文明操作 *7.電源的模型 了解電壓源與電流源的概念,了解實際電源的電路模型 |
1.在技能化教室或電工實訓室模擬工作情境 2.通過實物掛板,認識簡單實物電路 3.通過實物現場教學,認識電池外形 4.通過與現實生活中的實例類比,理解電位、電動勢和電能的物理量 4.通過動手操作,掌握萬用表、直流電壓表、直流電流表的使用 |
12 |
項 目 三 |
安裝 電橋 電路 |
1.基爾霍夫定律 (1)了解節點、支路、回路、網孔的概念 (2)掌握基爾霍夫電流和電壓定律,能用基爾霍夫電流和電壓定律列出兩個網孔的電路方程 2.電橋電路 (1)明確電橋平衡的條件 (2)能進行電橋電路安裝、測試與故障排除 3.安全文明操作 *4.戴維寧定理 了解戴維寧定理及其在工程技術中進行外部端口等效與替換的方法 *5.疊加定理 了解疊加定理,了解在分析電路時復雜信號可由簡單信號疊加的方法 *6.負載獲得最大功率的條件 了解負載獲得最大功率的條件及應用 |
1.在技能化教室或電工實訓室模擬工作情境 2.通過實驗,總結電路中節點電流及回路電壓的規律 3.通過學生分組討論、師生互動,學習檢查電路故障的方法,能用萬用表、電壓表、電流表檢查電路故障 |
12 |
項 目 四 |
認識電容和電感 |
1.電容 (1)了解電容器的概念、種類、參數,了解儲能元件的概念 (2)能根據要求,正確選擇利用串、并聯方式獲得合適的電容 (3)認識常用電容器外形,會判斷其好壞,理解其充放電電路的工作特點 2.電感 (1)了解電感的概念,了解影響電感量的因素 (2)了解電感器的外形、參數,會判斷其好壞 3.電磁感應 (1)理解磁場的基本概念,會判斷載流直導體與螺線管導體周?chē)艌?chǎng)的方向,了解其在工程技術中的應用 (2)了解磁通的物理概念,了解其在工程技術中的應用;了解磁場強度、磁感應強度和磁導率的基本概念及其相互關系 (3)掌握左、右手定則 4.安全文明操作 |
1.在技能化教室或電工實訓室模擬工作情境 2.用示波器測量正弦交流電的波形,通過多媒體課件分析正弦交流電的三要素 3.通過參觀電子市場、觀看圖片、實物展示、多媒體課件等,感性認識常用電容、電感元件 4.通過電容器充放電實驗,理解電容器充電路的工作特點 3.用示波器測量R、L、C元件中電壓與電流的關系;RL、RC、RLC串聯電路中電壓與電流之間的關系 4.分組動手安裝與測試日光燈照明電路 |
6 |
項 目 五 |
室內照 明電路 配電板 的安裝 |
1.正弦交流電的基本物理量 (1)掌握正弦交流電的三要素,理解正弦量解析式、波形圖的表現形式及其對應關系 (2)理解有效值、最大值和平均值的概念,掌握它們之間的關系 (3)理解頻率、角頻率和周期的概念,掌握它們之間的關系 (4)理解相位、初相和相位差的概念,掌握它們之間的關系 2.旋轉矢量法 理解正弦量的旋轉矢量表示方法,了解正弦量解析式、波形圖、矢量圖的相互轉換 3.純電阻、純電感、純電容電路 (1)掌握純電阻、純電感、純電容元件上電壓與電流的相量關系 (2)會計算感抗、容抗、有功功率、無功功率 (3)會使用示波器、信號發生器、毫伏表觀察波形,測量正弦電壓的頻率和峰值,會觀察R、L、C元件上電壓與電流之間的關系 4.串聯電路 (1)理解RL、RC、RLC串聯電路的阻抗概念 (2)掌握電壓三角形、阻抗三角形的應用 (3)會用示波器觀察交流串聯電路的電壓與電流相位差 5.常用電光源的認識 了解常用電光源、新型電光源及其構造和應用場合 6.交流電路的功率 (1)理解電路中瞬時功率、有功功率、無功功率、視在功率的物理概念,并會計算有功功率、無功功率、視在功率 (2)理解功率三角形和電路的功率因數,了解功率因數的意義 7.電能的測量與節能 (1)會使用單相感應式電能表,了解新型電能計量?jī)x表 (2)了解提高功率因數的意義及方法 8.安裝室內照明電路配電板 (1)了解照明電路配電板的組成,了解電能表、開關、保護裝置等器件的外部結構、性能和用途 (2)會安裝日光燈照明電路,會用交流電壓表、交流電流表、試電筆測試電路,能排除日光燈照明電路中的故障 9.安全文明操作 *10.串聯電路的諧振 (1)了解串聯諧振電路的特點,掌握諧振的條件,會計算諧振頻率,了解影響諧振曲線、通頻帶、品質因數的因素 (2)了解串聯諧振的利用與防護,了解諧振典型工程應用和防護措施 *11.電感與電容并聯電路的諧振 了解并聯諧振電路的特點,掌握諧振條件、諧振頻率的計算 |
1.在技能化教室或電工實訓室模擬工作情境 2.分組使用儀表測量交流電路的功率和功率因數,了解感性電路提高功率因數的方法及意義 3.通過現場觀察常用電光源和單相電度表,形成感性認識 4.分組動手安裝室內照明電路配電板 |
14 |
項 目 六 |
安裝小型配電箱 |
1.三相正弦交流電源 (1)了解三相正弦對稱電源的概念,理解相序的概念 (2)了解電源星形聯結的特點,能繪制其電壓矢量圖 (3)了解我國電力系統的供電制,理解三相三線制、三相四線制、三相五線制 2.用電保護 (1)了解保護接地的原理;掌握保護接零的方法,了解其應用 (3)了解電氣安全操作規程,會保護人身與設備安全,防止發生事故,初步具有觸電現場的處理方法 3.小型配電箱的安裝 (1)掌握漏電保護開關、三相插座、三相電度表的作用及安裝方法 (2)會計算和測量三相功率 (3)掌握配電箱的安裝規范,能夠進行配電板的安裝,能檢測并排除三相電路故障 *4.三相正弦交流電路三相負載的連接 (1)了解星形聯結方式下三相對稱負載線電路、相電流和中性線電流的關系,了解對稱負載與不對稱負載的概念,以及中性線的作用 (2)了解對稱三相電路功率的概念與計算 |
1.在技能化教室或電工實訓室模擬工作情境 2.分組使用交流電壓表測量 線電壓與相電壓,明確其關系 3.實物直觀認識漏電保護開關、三相插座、三相電度表 4.分組動手安裝小型配電箱 |
10 |
*項 目 七 |
簡單變壓器制作 |
1.互感 (1)理解互感的概念,了解互感在工程技術中的應用,了解影響互感的因素 (2)理解同名端的概念,了解同名端在工程技術中的應用,了解影響同名端的因素 2.簡單變壓器制作 (1)了解變壓器的用途、構造及工作原理 (2)了解變壓器的電壓比、電流比和阻抗變換 (3)能夠正確使用電磁鐵 (4)能夠制作簡單變壓器 |
1.在技能化教室或電工實訓室模擬工作情境 2.電磁感應動畫及現場演示 3.展示實物認識變壓器外形;通過多媒體動畫和透明模型,熟悉變壓器構造及工作原理 4.動手制作簡單變壓器 |
8 |
*項 目 八 |
三相交流 異步電動 機的拆裝 |
1.三相交流異步電動機認識 (1)了解三相交流異步電動機的結構、工作原理、主要參數 (2)掌握電動機定子繞組的聯結方式:星形和三角形 (3)掌握電動機啟動、調速、制動常用方法 2.三相交流異步電動機拆裝與使用 (1)掌握電動機拆卸、裝配步驟和方法 (2)能識讀電動機的銘牌,并能對電動機進行正確接線 (3)能根據需要選擇合適的電動機,并排除三相交流異步電動機常見故障 |
1.在技能化教室或電工實訓室模擬工作情境 2.通過透明模型和多媒體動畫,了解三相交流異步電動機組成結構及工作原理 3.現場觀看三相交流異步電動機實物銘牌,明確各參數含義 4.通過觀看三相交流異步電動機拆裝動畫,明確拆裝步驟及方法 5.通過多媒體課件模擬進行電動機拆裝 |
6 |
合計 | 72 |
