低壓配電操作實訓室設備,低壓配電操作實訓室裝置

一、低壓配電操作實訓室設備,低壓配電操作實訓室裝置產品概述：

低壓配電操作實訓室設備,低壓配電操作實訓室裝置主要由計量柜、進線柜、補償柜及出線柜四部分組成。柜體裝置有三相有功電能表、三相無功電能表、電流互感器、接線鋁排、隔離開關、萬能低壓斷路器、補償電容、功率因數控制器、低壓斷路器、指示儀表等器件。適用于職業學院、技工學校等用于高級維修電工的實訓考核。
二、低壓配電操作實訓室設備,低壓配電操作實訓室裝置技術參數：

工作電源：三相五線 380V±5% 50Hz
安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
外形尺寸：660×600×2300mm
額定電流：100A
工作環境：溫度0℃～50℃
相對濕度35～85% 海拔＜4000m
三、低壓配電操作實訓室設備,低壓配電操作實訓室裝置產品結構：

低壓配電操作實訓室設備,低壓配電操作實訓室裝置所有柜體均采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。柜子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
四、低壓配電操作實訓室設備,低壓配電操作實訓室裝置實驗內容：

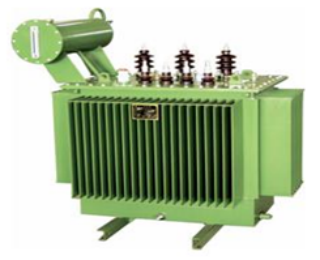

1、電力變壓器的認知實訓
2、電壓器件的認知實訓
3、低壓一次回路圖的測繪實訓
4、低壓二次回路圖的測繪實訓
5、計量柜的接線實訓
6、進線柜的接線實訓
7、電容補償柜的接線實訓
8、出線柜的接線實訓

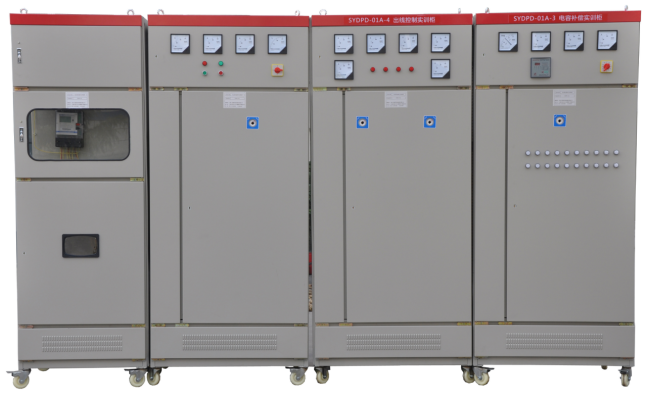

五、 低壓柜由：計量柜、進線柜、補償柜、出線柜四個柜體組成。
（一）MY-01A-1教學低壓計量控制實訓柜
1、設備概述：
主要由三相有功電能表、三相無功電能表、接線鋁排等組成，用于計量線路中有功功率與無功功率。
2、技術參數：
1）.工作電源：三相五線 380V±5% 50Hz
2）.安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3）.外形尺寸：660×600×2300mm
4）.額定電流：250A
5）.工作環境：溫度0℃～50℃
6）.相對濕度35～85% 海拔＜4000m
3、設備結構
整個柜體為鋼制結構，經過機械加工成形，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。

（二）MY-01A-2教學低壓進線控制實訓柜
1、設備概述：
主要由隔離開關、萬能低壓斷路器、控制按鈕、指示燈等部分組成，主要用于線路中電源的隔離及帶負載的啟�？刂�。萬能低壓斷路器具有手動及電動儲能功能。
2、技術參數：
1）、工作電源：三相五線 380V±5% 50Hz
2）、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3）、外形尺寸：800×600×2300mm
4）、額定電流：250A
5）、工作環境：溫度0℃～50℃
6）、相對濕度35～85% 海拔＜4000m
3、設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。

（三）MY-01A-3教學電容補償實訓柜
1、設備概述：
主要由無功功率自動補償裝置、補償電容器、交流接觸器、熱過載繼電器、電壓表、功率因數表等部分組成，可根據驅動負載的性質自動地切換補償電容的數量。
2、技術參數：
1）、工作電源：三相五線 380V±5% 50Hz
2）、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3）、外形尺寸：800×600×2300mm
4）、額定電流：125A
5）、工作環境：溫度0℃～50℃
6）、相對濕度35～85% 海拔＜4000m
3、設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。

（四）MY-01A-4教學出線控制實訓柜
1、設備概述：
主要由隔離開關、低壓斷路器、鋁排等部分組成�？筛鶕�(jù)負載的大小選擇相應規格的漏電斷路器控制輸出。
2、技術參數：
1）、工作電源：三相五線 380V±5% 50Hz
2）、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3）、外形尺寸：860×600×2300mm
4）、額定電流：250A
5）、工作環境：溫度0℃～50℃
6）、相對濕度35～85% 海拔＜4000m
3、設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
