汽車發動機實訓臺拆裝與維修、故障檢測技能實訓
一、豐田5A發動機拆裝實訓臺實習目的與要求
（一）豐田5A發動機拆裝實訓臺實習目的：
⒈ 鞏固和加強汽車構造和原理課程的理論知識，為后續課程的學習奠定必要的基礎。
⒉ 使學生掌握汽車總成、各零部件及其相互間的連接關系、拆裝方法和步驟及注意事項；
⒊ 學習正確使用拆裝設備、工具、量具的方法；
⒋ 了解安全操作常識，熟悉零部件拆裝后的正確放置、分類及清洗方法，培養良好的工作和生產習慣。
⒌ 鍛煉和培養學生的動手能力。
（二）豐田5A發動機拆裝實訓臺實習要求：
1.學會汽車常用拆裝工具和儀器設備的正確使用
2.學會汽車的總體拆裝、調整和各系統主要零部件的正確拆裝
3.學會汽車的主要零部件的檢查測量
4.掌握汽車的基本構造與基本工作原理
5.理解汽車各組成系統的結構與工作原理
（三）實習常用工具:
普通扳手 、螺釘旋具、錘子、手鉗。
（四）功能要求：
1、滿足電控發動機調試、運行、檢測等全過程需要；
2、通過調試、運行、檢測全面系統展示控制系統的工作 原理。通過智能故障的設置和檢測使教師更有效的實現教學功能。更形象地滿足學生實際的教學操作需要。

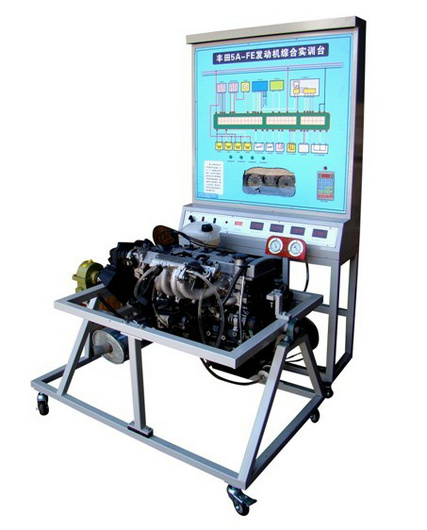

（五）配置說明：
1、采用豐田5A發動機總成、電控系統（閉環控制）、ECU、蓄電池、起動系、充電系、冷卻系、燃油供給系、排放系統、空氣濾清器、操作控制臺、測量面板、故障設置盒、發動機移動支架；
2、采用原廠發動機的附件：包括發電機、起動機、蓄電池和散熱風扇以及電控單元、ECU、全部傳感器、執行器與全車線束，繼電器盒總成，儀表總成，散熱器總成，油箱總成，碳罐總成，消音器總成，各種傳感器和執行器均有效。
3、操作控制臺：用于起動和關閉發動機，用手動油門對發動機轉速進行調節；
4、測量面板：利用萬用表、示波器在測量面板的測量孔上測量信號或波形，也可以使用示波器測量發動機傳感器或執行器波形；
5、故障設置系統：便于對發動機電控系統進行診斷，故障查找及排除。
6、診斷插座: OBDII診斷插座安裝在實訓臺上,可以將診斷儀連接到診斷插座上對發動機電控系統進行診斷。
7、實訓臺控制柜采用1.2mm以上厚度的冷板制作，表面噴塑處理，面板采用噴繪亞膜，配有萬向腳輪。

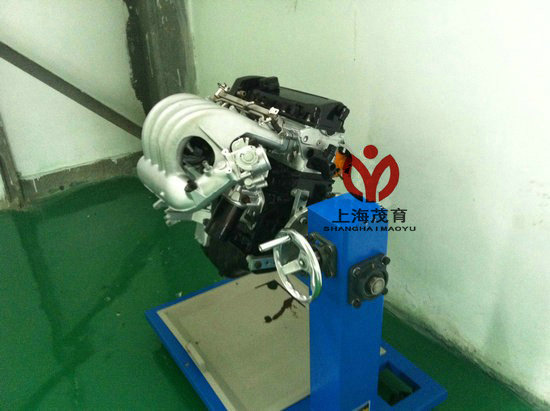

1、真實可運行的發動機，充分展示發動機組成結構。學員可在拆裝臺架上進行發動機柴裝和修理的實操，也可與運行臺架相連，通過接通發動機拆裝臺架上的電路、油路、氣路等，運行發動機。
2、拆裝中發動機可做軸向任何角度翻轉和靜止。
3、分置拆裝、操縱兩系統互不干擾，又方便聯接。
4、進行電噴發動機的基本操作和學習。
5、電控運轉試驗，再現發動機工作狀況，適合檢測裝配效果和能調出數據流。
6、充分滿足發動機解體、裝復、調試、運轉、檢驗全過程的要求。
裝備電源：直流12V 54Ah蓄電池 油箱容量：10L
產品規格：長1500寬1000高1800mm重量250kg
二、實習內容
通過 豐田5A發動機拆裝實訓臺的實訓操作，掌握汽車的傳動系統、行駛系統、制動系統、轉向系統和制動系統中各主要零部件的工作原理，以及它們的拆卸、裝配和調整方面的操作。
（一）技術參數要求：
1、發動機工作正常，運轉平穩，加速有力。
2、各傳感器執行件均齊全。
3、數字顯示表顯示各傳感器變化值。
4、指針式壓力表顯示燃油壓力。
5、指針式真空表顯示真空壓力。
6、噴油器噴油LED燈顯示。
7、外接電腦板端子，可用專用儀器檢測電壓信號。
8、微機控制故障設置器， 設置各傳感器和執行器故障。
9、面板設有發動電路圖（彩色），儀表顯示各發動機傳感器有效信號。
10、直觀反映各種故障設置時對發動機性能的影響。
11、檢測發動機安裝情況，觀測發動機各參數的運行情況；
12、配合儀器儀表進行檢測，讀取數據；
13、實驗臺由相對獨立的翻轉拆裝臺和操縱控制臺；

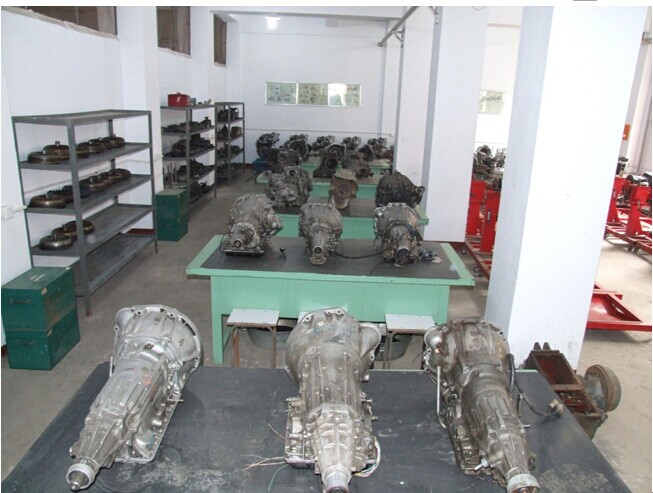

（二）變速器的拆裝
先將外部螺釘旋下，然后拆下變速器外殼，觀察變速器的安裝位置以及與發動機的聯結關系。了解變速器操縱機構的結構特點，觀察各擋位齒輪的傳遞方式，然后拆下齒輪對變速器進行清洗，在清洗完以后，在老師詳細講解完工作原理后把各個零部件重新組裝起來。
（三）離合器的拆卸
在變速箱體中拆下離和器總成：先拆下離合器蓋與飛輪聯接螺栓，然后將離和器從飛輪上去下。
仔細觀察各零部件的結構特點，熟悉各零部件的名稱和作用。同樣在了解完其工作原理后對其進行清洗并按要求組裝起來。
（四）發動機的拆裝
在老師的安排下，我們五個人一組進行發動機的拆裝，我們小組拆的是一個四缸直列水冷式發動機，先按要求拆下化油器，由于時間原因，對化油器內部零件沒有進行拆裝，不過事先我們已經拆裝過化油器，這里就沒有特別要求。然后卸下分電器等外部零部件，拆下電動機和發電機等組件。然后拆下進，排氣只管，卸下氣缸罩，然后把兩側的汽油泵以及節溫器，這樣發動機外部組件基本拆卸完畢。
然后按如下要求拆卸機體組件
1）拆下氣缸蓋13固定螺釘，注意螺釘應從兩端向中間交叉旋松，并且分3次才卸下螺釘。
2）抬下氣缸蓋。
3）取下氣缸墊，注意氣缸墊的安裝朝向。
4）旋松油底殼20的放油螺釘，放出油底殼內機油。
5）翻轉發動機，拆卸油底殼固定螺釘（注意螺釘也應從兩端向中間旋松）。拆下油底殼和油底殼密封墊。
6）旋松機油粗濾清器固定螺釘，拆卸機油濾清器、機油泵鏈輪和機油泵。
2、拆卸發動機活塞連桿組
1）轉動曲軸，使發動機1、 4缸活塞處于下止點。
2）分別拆卸1、4缸的連桿的緊固螺母，去下連桿軸承蓋，注意連桿配對記號，并按順序放好。
3）用橡膠錘或錘子木柄分別推出1、4缸的活塞連桿組件，用手在氣缸出口接住并取出活塞連桿組件，注意活塞安裝方向。
4）將連桿軸承蓋，連桿螺栓，螺母按原位置裝回，不同缸的連桿不能互相調換。
5）用樣方法拆卸2、3缸的活塞連桿組。
3、拆卸發動機曲軸飛輪組
1）旋松飛輪緊固螺釘，拆卸飛輪，飛輪比較重，拆卸時注意安全。
2）拆卸曲軸前端和后端密封凸緣及油封。
3）按課本要求所示從兩端到中間旋松曲軸主軸承蓋緊固螺釘，并注意主軸承蓋的裝配記號與朝向，不同缸的主軸承蓋及軸瓦不能互相調換。
4）抬下曲軸，再將主軸承蓋及墊片按原位裝回，并將固定螺釘擰入少許。注意曲軸推力軸承的定位及開口的安裝方向。
3、發動機零部件清洗
1）清除發動機零部件的所有油泥和污垢，刮除氣缸、氣缸蓋及活塞積炭。
2）在專用油池中清洗發動機零部件，尤其是活塞連桿組件和曲軸飛輪組件。
4、在老師的帶領下，我們來到多媒體教室，并觀看了發動機的工作過程及各組件的功能，通過老師的講解，我們更一步了解了發動機的工作原理。
5、發動機總體安裝
1）按照發動機拆卸的相反順序安裝所有零部件。
2）安裝注意事項如下：
1.安裝活塞連桿組件和曲軸飛輪組件時，應該特別注意互相配合運動表面的高度清潔，并于裝配時在相互配合的運動表面上涂抹機油。
2.各配對的零部件不能相互調換，安裝方向也應該正確。
3.各零部件應按規定力矩和方法擰緊，并且按兩到三次擰緊。
4.活塞連桿組件裝入氣缸前，應使用專用工具將活塞環夾緊，再用錘子木柄將活塞組件推入氣缸。
5.安裝正時齒輪帶時，應注意使曲軸正時齒形帶輪位置與機體記號對齊并與凸輪軸正時齒形帶輪的位置配合正確。
6、拆裝完后將所有工具及地面清理一遍，整個拆裝實習才基本結束。
友情提示：
1、設備驗收：各采購單位收貨時請檢查豐田5A發動機拆裝實訓臺的貨品外觀，核實豐田5A發動機拆裝實訓臺的數量及配件，拒收處于受損狀態的豐田5A發動機拆裝實訓臺；
2、設備質保：茂育將為各采購單位提供豐田5A發動機拆裝實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌呢S田5A發動機拆裝實訓臺選型錯誤或豐田5A發動機拆裝實訓臺購買數量錯誤，造成豐田5A發動機拆裝實訓臺的退換貨要求，將不被接受；
4、設備貨期：對豐田5A發動機拆裝實訓臺的發貨期為參考值，如您需要了解豐田5A發動機拆裝實訓臺的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對豐田5A發動機拆裝實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關豐田5A發動機拆裝實訓臺的技術咨詢。
