過程控制實訓設備采用工控實現多變量控制
上海茂育科教設備有限公司生產研發的MYG-68A
過程控制實訓設備為適應本科基本教學而精簡開發經濟適用的過程控制實驗裝置,由實驗對象系統,儀表控制屏和實驗桌組成。是建設一個實現液位、壓力、流量等控制算法研究的平臺,可提供工業控制系統各種對象模擬、各種算法實驗研究的開發平臺,給實驗和開發新系統奠定基礎。
MYG-68A 過程控制實訓設備試驗系統主要特點
為達到對各種對象、算法進行研究的目的,試驗系統必須具備以下幾個特點:
(1) 被控對象可以組合,形成結構不同的新對象;
(2) 可以模擬實際的一個高階或復雜的對象;
(3) 對各種對象實施控制,且能用可能的算法研究其控制特性;
(4) 算法可以靈活選擇,且容易修改;
(5) 且易操作實現。
上述的(1)、(2)是由4個尺寸不等的容器、12個手閥及管路組成。為實現對其控制還使用了6個調節閥、3個水泵、8個電容式壓力變送器。通過相互組合、連接可實現單容對象、雙容對象、三容對象及其相應的控制系統。還可實現對高階對象、復雜對象的模擬。
對(3)、(4)、(5)可由現成的調節器或用計算機實現。調節器是一種工業應用的控制器。其中已集成了較多的能用于一般對象的控制策略。使用時可選擇其中一種即可。它操作簡便,對于固定的對象是較好的選擇。而使用計算機,則控制策略(算法)要由自己開發。但帶來的是可以大大提高控制方式的靈活性。正如前述,該系統可提供或模擬多種對象。對于有些對象,調節器可能滿足不了要求。而用計算機的話,可完全按照要求隨時自行開發軟件。所以,本系統中我們選擇工業控制計算機。
MYG-68A

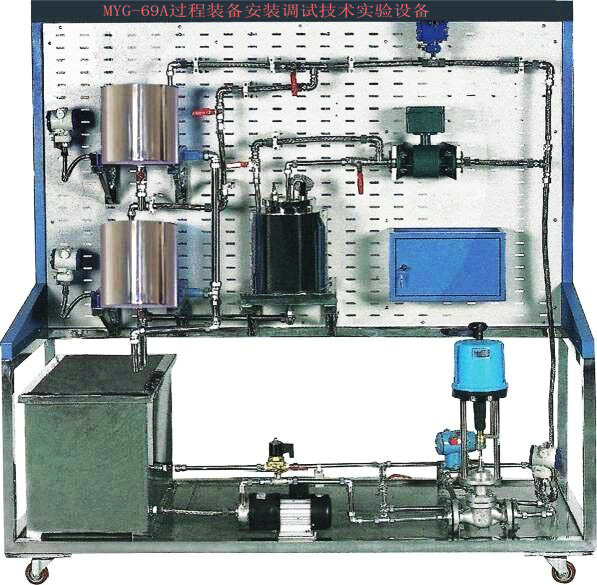

過程控制實訓設備被控對象包含支力系統、水箱、儲水箱、壓力變送器、渦輪流量計、變壓變送器、Pt100和K分度熱電偶、電動調節閥、電磁閥、管路及閥門等;控制系統包含不銹鋼網孔板、故障設置箱、開關電源、單相調壓模塊、K分度熱電偶冷端補償器、漏電保護器、智能儀表及接線線端子排等。
MYG-68A 過程控制實訓設備技術指標:
1、工作電源板:?jiǎn)蜗嗳220V±5% 50Hz
2、外形尺寸:175χ70χ190cm
3、整機容量:<5KVA
4、控制信號:電壓1-5V
MYG-68A
過程控制實訓設備是以過程裝備設計基礎為主體,過程原理與裝備控制技術應用為兩翼的學科交叉型專業。所培養的學生能夠具有較強的過程裝備、機械基礎、控制工程、計算機及其它基礎理論知識,具有較好的工程技術基本素質和綜合能力。培養目標是具備過程機械與設備設計及其控制理論,并具備研究開發、設計制造、運行控制等綜合能力的高級科學研究和技術人才。
