適合學校實訓用的電冰箱制冷系統

壓縮機是電冰箱制冷系統的心臟，無論是空調制冷制熱、冷庫、化工制冷工藝等等工況都要有壓縮機這個重要的環節來做保障！

電冰箱制冷系統屬于蒸汽壓縮式制冷系統，其典型結構由壓縮機、冷凝器、干燥過濾器、毛細管、蒸發器及連接管道等主要部件組成。

（1）壓縮機：來自蒸發器的低溫低壓制冷劑干飽和蒸氣經壓縮機絕熱壓縮后變成高溫高壓過熱蒸氣。

（2）冷凝器：從壓縮機出來的高溫高壓過熱蒸氣進入冷凝器，在等壓的條件下冷凝，向周圍環境介質散熱，成為高壓過冷液。

（3）毛細管：高壓過冷液經毛細管等焓節流后，變成低溫低壓的制冷劑蒸氣，進入蒸發器蒸發。

（4）蒸發器：經毛細管節流后的低溫低壓制冷劑濕蒸氣在蒸發器內于等壓的條件下沸騰，吸收周圍介質的熱量，變?yōu)榈蜏氐蛪褐评鋭└娠柡驼魵狻?/span>

“電冰箱制冷系統實訓考核裝置”是我公司根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的空調制冷制熱系列產品。適合高職院校、職業學校的制冷制熱技術、制冷制熱流體機械、家用制冷制熱設備原理與維修、冷庫與冷藏技術、制冷制熱設備維修工（初級、中級）等的實訓教學。培養掌握空調制冷制熱技術專業理論知識和專業實踐技能，從事空調制冷制熱實驗裝置,制冷制熱實驗裝置及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等空調制冷制熱方面的技能應用型人才。

電冰箱制冷系統實訓考核裝置也適合技工學校、職業培訓學校、職教中心、鑒定站所制冷類專業《空調制冷制熱設備維修工（初級、中級）》、《家用制冷制熱設備原理與維修》、《小型制冷裝置》、《小型空調制冷制熱實驗裝置》等課程。除此之外，我公司還生產空調制冷制熱實驗裝置,制冷制熱實驗裝置等實驗實訓裝置。

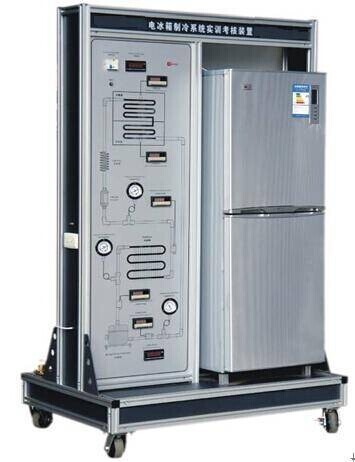

（電冰箱制冷系統實訓考核裝置參考圖）

一、電冰箱制冷系統實訓考核裝置特點:
1.實訓裝置采用真實的直冷式雙門電冰箱系統，直觀展示了直冷式雙門電冰箱的系統結構、工作原理，可以清楚的看到制冷循環系統結構，并配有真空壓力表、溫度表等，便于教學演示講解及學生對課本知識的理解掌握。
2.整套電冰箱系統真實完整,結構清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式電冰箱實訓的要求。
3.系統采用真實的制冷機組，滿足實訓教學要求。
4.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作。
二、電冰箱制冷系統實訓考核裝置技術參數：
1.輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
2.裝置容量：＜0.4kVA
3.外形尺寸：1100mm×650mm×1700mm
4.制冷劑類型：R600a
5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、電冰箱制冷系統實訓考核裝置的基本裝備

1.實訓柜：采用鐵質雙層亞光密紋噴塑結構。
2.直冷式電冰箱1臺。
3.交流電壓表1只：測量范圍0～250V,精度1.5級，用于監測電源電壓。
4.交流電流表1只：測量范圍0～1A,精度1.5級,用于觀測系統啟動電流及正常工作電流。
5.智能溫度儀5只：采用PT100傳感器，測量壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、壓縮機吸氣口溫度以及環境溫度。
6.真空壓力表3只：測量范圍為-0.1～0.9MPa,可顯示系統低壓側、高壓側及冷凝后的壓力。
7.故障模擬設置系統1套：通過閥門的調節或開關切斷電路來設置制冷系統的故障。
8.直冷式電冰箱制冷系統流程圖1套：印有制冷系統流程圖，并設有相應的測量?jī)x表。
9.電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
四、電冰箱制冷系統實訓考核裝置實訓項目

電冰箱制冷系統實訓考核裝置初級技工基本技能實訓
1.專用工具的操作
2.制冷系統試壓及檢漏
3.制冷系統抽真空及充注制冷劑
電冰箱制冷系統實訓考核裝置中級技能實訓（設計、安裝、調試及檢修）
4.直冷式電冰箱系統調試
5.直冷電冰箱故障模擬設置
6.直冷式電冰箱維修及故障分析
電冰箱制冷系統實訓考核裝置屬于空調制冷制熱系列產品中的一種
