智能照明控制系統的應用及故障排除

        智能照明控制系統是利用先進電磁調壓及電子感應技術，對供電進行實時監控與跟蹤，自動平滑地調節電路的電壓和電流幅度，改善照明電路中不平衡負荷所帶來的額外功耗，提高功率因素，降低燈具和線路的工作溫度，達到優化供電目的的照明控制系統。
1.一格全二線智能照明控制系統。
2.線照明控制系統是2根AC24V無極性的信號線，通過與這根2芯信號線上的各種輸入、輸出裝置連接，達到照明設施的各種調控，本身也具有良好的靈活性和擴展特性，可隨時依照空間分隔，燈具控制方式，來改變燈具回路的控制設定，可免除重新進行管線施工的困擾，將有效地節省變更施工的成本及對建筑物的損害。一格智能照明控制系統的調控功能完備，可在系統主機上隨時做個別控制、群組控制、場景模式控制、時間控制的設定或變更，而不需要通過復雜的程序編寫。
特點：
1．系統可控制任意回路連續調光或開關。
2．場景控制：可預先設置多個不同場景，在場景切換時淡入、淡出。
3．可接入各種傳感器對燈光進行自動控制。
4．移動傳感器：對人體紅外線檢測達到對燈光的控制；如人來燈亮，人走燈滅（暗）。
5．光亮照度傳感器：對某些場合可根據室外光線的強弱調整室內光線，如學校教室的恒照度控制。
6．時間控制：某些場合可以隨上下班時間調整亮度。
7．紅外遙控：可用手持紅外遙控器對燈光進行控制。
8．系統聯網：可系統聯網，利用上述控制手段進行綜合控制或與樓宇智能控制系統聯網。
9. 可由聲、光、熱、人及動物的移動檢測達到對燈光的控制。
         智能照明控制系統在確保燈具能夠正常工作條件下，給燈具輸出一個最佳照明功率，可減少由于過壓所造成的照明眩光，使燈光發出的光線更加柔和，照明分布更加均勻，又可大幅度節省電能，智能照明控制系統節電率可達20%-40%。智能照明控制系統它可在照明及混合電路中使用，適應性強，能在各種惡劣的電網環境和復雜的負載情況下連續穩定地工作，同時還將有效地延長燈具壽命和減少維護成本。
         針對不同的工作場合，智能照明控制系統分為單相和三相兩種類型。
1．照明的自動化控制
2．美化環境
3．延長燈具壽命
4．節約能源
5．照度及照度的一致性
6．綜合控制

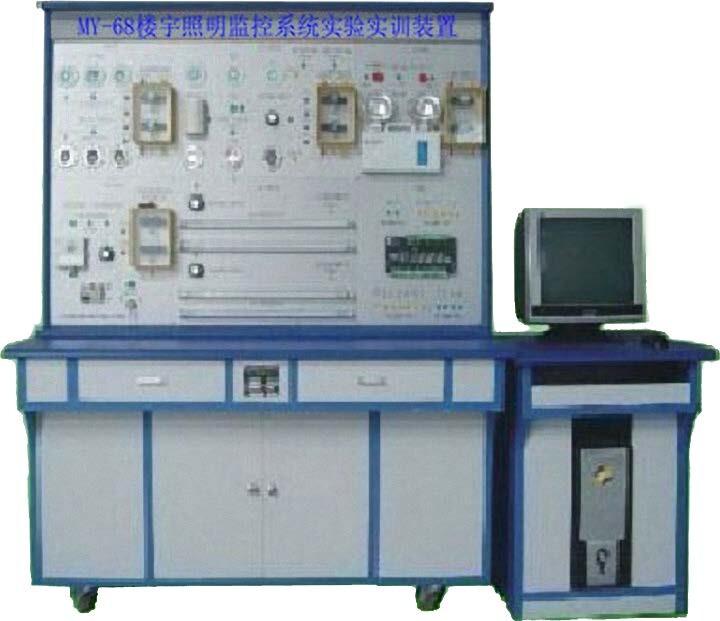

MY-68 樓宇照明監控系統實驗實訓裝置

1、樓宇照明監控系統實驗實訓裝置的實訓功能

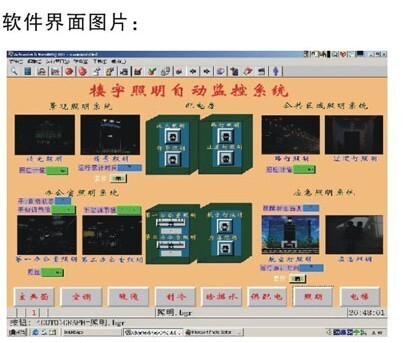

樓宇照明監控實訓裝置能進行樓宇照明監控系統的元件、作用、組成和原理的認識實訓；能進行DDC控制器通訊線的連接、軟件及系統的啟動與停止和樓宇自動監控系統客戶端的模擬監控實訓；能通過客戶端對系統進行保存系統監控節點的資料、圖形等的操作,并監控與管理所有在網絡上的監控節點，包含登錄，下載，安全管理等的設置操作；能進行樓宇照明自動監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作；能讓學生進行樓宇辦公室調光及過道照明監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作；能讓學生進行樓宇情景燈光照明監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作；能進行樓宇應急照明監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等操作實訓；能讓學生將本系統同樓宇自控系列中的其它設備聯網進行各種綜合實訓；能通過網際組態軟件對系統進行二次開發和設計。
2、樓宇照明監控系統實驗實訓裝置的技術指標
工作電壓：?jiǎn)蜗嗳€220V±5% 50Hz
整機容量：＜200W
外型尺寸：150×70×180cm3
安全保護：具有漏電自動保護裝置和接地保護
故障設置：具有故障設置模塊能進行電腦軟件和硬件線路的故障設置與排除
系統恢復：具有軟件快速恢復功能
3、樓宇照明監控系統實驗實訓裝置的主要配置
組成數量
照明模擬系統 1套
DDC控制器 1臺
客戶端電腦 1臺
客戶端軟件 1套
照明系統控制軟件 1套
照度傳感器 1只
動靜探測器 1只
遙控器 1套
仿真燈具 1套
調光日光燈 4套
日光燈無級調光整流器 2套
故障設置模塊 1套
密度板雙貼面進口防火板實訓桌 1只
密度板雙貼面進口防火板實訓屏架 1只
145×85cm優質鋁塑板絲網印刷面板 1塊
密度板雙貼面進口防火板電腦桌 1只
4、樓宇照明監控系統實驗實訓裝置的實訓項目
第一實訓平臺：樓宇照明自動監控系統
實訓一：按線路圖將各部分連線操作實訓；
實訓二：辦公室日光燈的照明節能控制操作實訓；
實訓三：路燈照明照度控制操作實訓；
實訓四：過道燈照明動靜延時控制操作實訓；
實訓五：泛光照明控制操作實訓；
實訓六：情景燈光照明控制操作實訓；
實訓七：應急燈事故照明控制操作實訓；
實訓八：航空燈照明控制操作實訓；
實訓九：泛光照明、情景燈光照明和航空障礙燈定時控制操作實訓；
實訓十：無線遙控各照明系統的開關操作實訓；
實訓十一：電腦遠程遙控各照明系統的開關操作實訓；
實訓十二：DDC控制器強制手動控制各照明系統的開關操作實訓；
實訓十三：線路故障的判斷與處理實訓；
實訓十四：操作錯誤的判斷與糾正實訓。
第二實訓平臺：樓宇辦公室調光及過道照明監控系統
實訓十五：按線路圖將各部分連線操作實訓；
實訓十六：模擬變送器的操作實訓；
實訓十七：辦公室燈光手動調光控制和設定操作實訓；
實訓十八：動靜探測控制辦公室無人時的自動調暗或關閉操作實訓；
實訓十九：過道燈延時按鈕控制操作實訓；
實訓二十：時間累計記錄操作實訓；
實訓二十一：電腦遠程遙控各照明系統的開關操作實訓；
實訓二十二：DDC控制器強制手動控制各照明系統的開關操作實訓；
實訓二十三：線路故障的判斷與處理實訓；
實訓二十四：操作錯誤的判斷與糾正實訓。
第三實訓平臺：樓宇情景燈光照明監控系統
實訓二十五：按線路圖將各部分連線操作實訓；
實訓二十六：情景燈光照明的手動控制操作實訓；
實訓二十七：情景燈光照明的自動控制操作實訓；
實訓二十八：情景燈光照明強制手控操作實訓；
實訓二十九：情景燈光照明記錄開關時間操作實訓；
實訓三十：電腦遠程遙控各照明系統的開關操作實訓；
實訓三十一：DDC控制器強制手動控制各照明系統的開關操作實訓；
實訓三十二：線路故障的判斷與處理實訓；
實訓三十三：操作錯誤的判斷與糾正實訓。
第四實訓平臺：樓宇應急照明監控系統
實訓三十四：按線路圖將各部分連線操作實訓；
實訓三十五：路燈應急照明回路操作實訓；
實訓三十六：過道燈應急照明回路操作實訓；
實訓三十七：辦公室應急照明回路操作實訓；
實訓三十八：航空燈應急照明回路操作實訓；
實訓三十九：電腦遠程遙控各照明系統的開關操作實訓；
實訓四十：DDC控制器強制手動控制各照明系統的開關操作實訓；
實訓四十一：線路故障的判斷與處理實訓；
實訓四十二：操作錯誤的判斷與糾正實訓。
