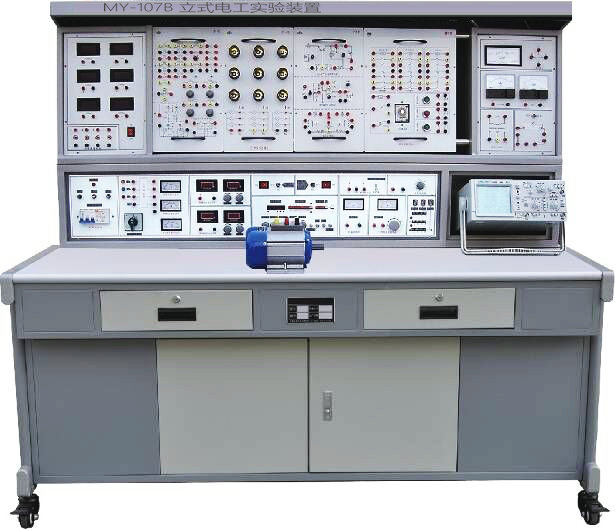

立式電工實驗裝置,立式電工實驗設備,立式電工實驗臺



一、裝置特點:
立式電工實驗裝置,立式電工實驗設備,立式電工實驗臺具有較完善的安全保護措施,較齊全的功能。電工實驗器件采用適應性強的模塊式掛箱;在實驗屏上完成實驗,實驗方法靈活,動手能力強,實驗連線接點接觸可靠,符合不同深度,不同廣度的教學要求。
二、實驗裝置
操作桌結構及功能:
1、電源及參數
1)輸入電源:三相四線電源,輸入時指示燈亮
2)電源輸出:有保險絲和漏電保護開關二級保護功能。
A組:單、三相可調交流電源,提供三相0~380V連續可調的交流電源,同時可得至0~250V單相可調電源(配有一臺1.5KVA的三相自耦調壓器,配有三只指針式交流電壓表,指示調壓器輸出電壓)。
B組:低壓交流電壓3-24V分七檔可調,最大輸出電流1.5A,電流表指示。
C組:低壓直流穩壓電源,電壓5V,電流0.5A,電流表指示。
D組:雙路穩流穩壓電源,二路輸出電壓均為0~30V,由多圈電位器連續調節,輸出最大電流為1.5A,每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩定度<10-2,負載穩定度<10-2,紋波電壓: <5mV。
E組:單相交流市電輸出,供用戶自備設備使用。
2、函數信號發生器:
1)波形:正弦波、三角波、方波脈沖波、鋸齒波、TTL方波、矩形波。
2)頻率范圍:由0.1Hz到2MHz,分七個頻率檔級。
3)正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
4)方波響應:前沿/后沿≤100nS(開路)
5)最大輸出幅度(開路):f<lMHz 幅度≤15vp-p ,1M<2MHz 幅度≤11vp-p
6)直流偏置(開路):±l0V
7)輸出阻抗Z:Z0=50Ω±5Ω
8)占空比:脈沖與鋸齒波上升、下降沿可連續變化,范圍10%~90%。
9)壓控振蕩(VCF):加外加直流電壓0--±5V變化時,對應的頻率變化大于l00:1。
10)輸出衰減:20dB 40dB 60dB
3、頻率計數器:
1)測頻范圍:lHz~l00MHz。
2)閘門時間:0.01S、0.1S、1S、10S
3)輸入阻抗(AC耦合):電阻分量約500KΩ,并聯電容約100P。
4、單次脈沖:每次可輸出一對正負脈沖。
5、音頻功率放大器:輸入音頻 電壓不低于10mV,輸出功率不小于1W,音量可調,內有喇叭,用于放大電路擴音,也可作信號尋跡。
6、七段譯碼器:3組七段譯碼器及對應譯碼顯示數碼管。
7、絕緣電阻:>5MΩ
8、漏電保護:漏電動作電流≤30MA
9、實驗屏:
1)外測直流電流表:精度0.5級,三位半數字式顯示,測量范圍0~1000uA。
2)外測直流電流表:精度0.5級,三位半數字式顯示,測量范圍0~10mA。
3)外測直流電流表:精度0.5級,三位半數字式顯示,測量范圍0~100mA。
4)外測直流電流表:精度0.5級,三位半數字式顯示,測量范圍0~1000mA。
5)外測交流電流表:精度0.5級,三位半數字式顯示,測量范圍0~100mA。
6)外測交流電流表:精度0.5級,三位半數字式顯示,測量范圍0~1000mA。
7)四路電流插座:與配備的電流插頭配套使用,在實驗中實現一表多測。
8)指針式功率因數表:外測實驗電路功率因數,2.5級。
9)指針式±100uA電流表,1.5級,外測。
10)指針10mA電流表,1.5級,外測。
11)實驗變壓器:100W,220V/36V+110V,接線端已由面板接線柱引出,實驗方便。
12)日光燈照明、實驗二用電路:由選擇開關控制日光燈為實驗用或照明用。實驗端口已通過接線柱引出,鎮流器、日光燈、啟動器已裝在實驗屏內。
13)實驗屏中部:實驗?zāi)K掛箱實驗時安放位置。掛箱調換,安放方便。
10、實驗操作桌:加強型雙面防火板制成,不變形、不褪色,造型美觀大方,左右有抽屜,存放工具,下邊為存放柜,用于存儲元器件。一臺二座,規格:160×70×172cm
11、實驗屏:左側為測量電表及電流插座,右測為實驗變壓器,日光燈實驗電路、功率因數表等,中部為實驗時放置掛箱。
12、實驗臺:由電源、信號源、安全保護裝置構成。
13、實驗操作桌:桌面實驗時放置實驗器件,下部為儲存柜儲存實驗器件用。
14、實驗?zāi)K掛箱:
MY-01  電流源—電壓源轉換電路、受控源特性實驗電路、直流實驗電路組成。
MY-02  由常用分立元件,RC選頻網絡測定單元組成。
MY-03  三相負載
MY-04  繼電控制一單元
MY-05  繼電控制二單元
15、器材配備(每臺2座): 1臺180W三相電動機,1只MF500萬用表,2套電烙鐵及烙鐵架,40根疊插式實驗連接線,1套工具,2張學生凳。
16、用戶自備器材:示波器(型號不限),毫伏表,滑線變阻器。
四、實驗項目:

1.常用電工儀表的使用
2.線性元件與非線性元件的伏安特性
3.直流電路電壓與電位的研究
4.基爾霍夫定律的驗證
5.迭加原理與互易定理的驗證
6.代文寧定理與諾頓定理的驗證
7.電壓源與電流源的等效變換
8.受控源的研究
9.一階電路的響應
10.二階電路的響應
11.研究LC元件在直流電路和交流電路中的特性
12.交流電路參數的測量
13.正弦交流電路RLC元件的特性
14.RL及RC串聯電路實驗
15.RLC串聯諧振電路
16.日光燈電路連接
17.改善功率因數實驗
18.互感的測量
19.三相電路及功率的測量
20.R-C選頻網絡實驗
21.二端口網絡的研究
22.單相變壓器實驗
23.三相異步電動機的使用與起動
24.三相異步電動機的正、反轉
25.三相異步電動機的Y-△起動
26.三相異步電動機的順序控制
27.三相異步電動機的能耗制動
五、配置清單(每臺):
    型號 數
掛箱 電流源—電壓源轉換電路、受控源特性實驗電路、直流實驗電路組成 MY-01 1
由常用分立元件,RC選頻網絡測定單元組成 MY-02 1
三相負載 MY-03 1
繼電控制一單元 MY-04 1
繼電控制二單元 MY-05 1
交流電機 180W 1
萬 用 表 MF47 1
數字萬用表 DT890B+ 1
尖 嘴 鉗   1
電 烙 鐵   2
烙 鐵 架   2
螺 絲 刀   3
剝 線 鉗   1
連 接 線   40

實驗臺   1臺
實驗桌   1張
防腐皮   1張
凳子   2張
