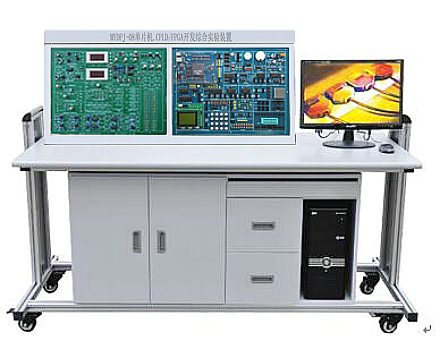

一、單片機CPLD/FPGA開發綜合實驗裝置-適用專業:
適用于研究生、本科、大專、職業技術學院及其中等專業技術學校的信息通信技術、應用電子技術、機電一體化、微機應用、數控技術、自動化、計算機原理與應用、儀表及控制、汽車工程等電子應用和微機控制的相關專業。
二、系統簡述:
平臺主要用于學習51/52系列單片機基礎應用技術和綜合應用技術，包含有單片機原理、各類控制技術、各種數據通信技術、系統設計技術。向用戶提供眾多外圍器件和設備接口，可使用戶快速掌握單片機原理及其實用接口技術，充分了解和掌握當今單片機領域流行的各種外設器件應用。同時學習MCGS工業組態軟件的編程和控制技術（總線控制和位控制），把學生培養成為優秀的應用型人才，以適應不斷創新的社會需求。
三、系統硬件組成:
1、計算機(自備) 四、詳細技術指標：
（一）、單片機硬件部分
 1.基礎接口電路
1）多路定時計數器8253A。
2）可編程并行輸入/輸出接口8255。
3）可編程鍵盤顯示接口8279
4）可編程串行通信接口16C550
5）單片機系統簡單I/O口擴展電路74LS273/74LS244。
6）看門狗電路MAX813
 2. 人機接口電路
1）8位LED發光管輸出顯示
2）8位開關量輸出模塊。
3）8個獨立的LED數碼管。
4）4×4矩陣鍵盤電路。
5）16×16點陣LED模塊，由4個8*8點陣和驅動電路組成。
6）12864 LCD圖形、中文、字符顯示模塊。
7）設計有3英寸TFT 液晶顯示器，帶觸模屏。
8）兩路帶消抖±單脈沖產生電路。
9）1HZ-1MHZ分8路輸出固定脈沖發生。
 3. 外設執行部件
1）5V繼電器控制、音樂發生器電路。
2）步進電機20BY及直流電機驅動與控制。
3）揚聲器驅動電路。
4）蜂鳴器驅動電路。
5）光電測速模塊電路。
4. 通信接口電路
1） USB1.1(CH375)通信模塊 ,支持HOST /SLAVE模式。
2） IRM5000紅外無線通信模塊
3） CAN-Bus通信模塊，由SJA1000和TJA1050T專用芯片組成。
4） TCP/IP通信模塊，含太網芯片RT8019和32K靜態存儲器。
5） RS232/RS485接口應用和電平轉換電路。
6） I2C串行實時日歷/時鐘PCF8563。
7） I2C串行鍵盤顯示控制器Zlg7290。
5. 存儲器電路
1）32K靜態RAM 62256
2）串行存儲器93C64讀寫電路
3）I2C串行存儲器24C02應用電路。
4）IC卡讀寫（24C01)模塊電路。
5）SST512K FALSH存儲器電路。
6）SD卡讀寫電路。
 6. 數據轉換
1）單路8位數字模擬轉換接口DAC0832。
2）8路8位模擬/數字轉換接口ADC0809。
3）串行8位A/D 轉換電路TLC549及其相關電路
4）串行10位D/A 轉換電路TLC5615及其相關電路
5）ISD1730PY語音錄放模塊、紙盆式電動揚聲器及駐極體話筒。
6）數字溫度傳感器DS18B20，用于環境溫度檢測。
 * 7. 虛擬示波器
    1）真正的高速雙通道存儲虛擬示波器，可切換為單通道提高采樣率。
2）帶有實時X-Y示波器：自動同步顯示功能。
    3）存儲功能：存儲/栽入/分析歷史波型。
  4）輸入模擬電壓信號幅值由軟件調整，勿需硬件開關切換。
5）帶有幅頻/相頻特性專用虛擬示波器�？梢员４娌ㄐ臀募�，圖片文件，方便插入在教學課件中。
8. 單片機仿真器
配備USB接口的KEIL C51單片機仿真器，完全仿真P0-P3口，不占有片內任何資源。同時自帶在線下載式單片機STC89C51，RS232或JTAG下載接口。
9.總線擴展接口
    主板上留有外部總線擴展接口，可以擴展各種新型接口電路。
10.工作電源
+5V/2.5A；+12V/1 A；-12V/1A；-5V/1A。+5V主電源帶過壓、欠壓、過流和電路保護
功能并可自動回復。
（二）CPLD/FPGA開發平臺硬件部分
1、實驗系統組成
1）8 位撥動開關輸入模塊
2）8位按鍵開關輸入模塊
3）4*4矩陣鍵盤輸入模塊
4）8位LED顯示模塊
5）8*8點陣顯示模塊
6）1602字符液晶顯示模塊
7）8通道8位并行AD轉換模塊
8）2路8位并行DA轉換模塊
9）0～5V模擬量輸出
10）蜂鳴器、喇叭輸入接口模塊
11）1個四向模擬交通燈控制模塊
12）1個四相步進電機控制模塊
13）1個速度可控、可測直流電機模塊
14）1個VGA接口
15）2個UART串行通信接口
16）S51單片機最小系統模塊
17）固定脈沖輸出24MHZ-1HZ
2、CPU核心板詳細組成
1）FPGA核心板主芯片采用ALTERA CycloneIV系列中的EP4CE6E22C8N
2）FPGA內門電路高達12萬門，內部使用RAM作電路結構，速度高達幾百MHZ，且可任意規劃更改電路，是一個可隨心所欲的設計芯片。
3）板載USB-Blaster下載調試器，用戶只需一根USB連接線即可完成程序的加載、固化、調試。
4）8M-Byte SDRAM
5）4M-Bits EPCS4
6）50M系統時鐘
7）JTAG編程調試接口
8）7個HR-EXT標準擴展接口
9）四路時鐘輸入接口
10）1個復位按鍵
11）5V/DC電源輸入接口
3、工作電源
實驗系統工作電源5V/2A，12V/0.7A，帶短路保護功能。
五、系統軟件
1、WINDOWS 下KEIL C51 軟件環境，支持匯編和C語言的編程、編譯、鏈接和源程序級調試和在線下載。
2、在線下載軟件：STC_ISP_V479
3、近50個單片機應用設計例程
4、MAXPLUSII  10.XX、QUARTUS開發軟件，支持多種語言輸入，自帶LICENSE。
六、實驗項目（有配套實驗指導書）
（一）單片機實驗
1、單片機I/O口應用實驗_ P3.3口輸入 P1口輸出
2、單片機I/O口應用實驗_工業順序控制
3、并行I/O接口8255應用
4、簡單I/O口擴展
5、A/D 轉換實驗
6、D/A轉換實驗
7、鍵盤顯示控制器8279應用實驗
8、步進電機控制實驗
9、小直流電機調速實驗
10、電子音響實驗
11、繼電器控制實驗
12、數據存貯器擴展實驗
13、8031單片機串行口應用實驗_雙機通信
14、8031串行口應用實驗_與PC機通信
15、串行接口16C550應用實驗
16、串行A/D轉換器TLC549應用
17、串行D/A轉換器TLC5615應用
18、單片機雙機通信實驗_用RS485總線
19、USB接口應用實驗
20、16X16 LED點陣顯示實驗
21、128 X 64 LCD液晶顯示接口實驗
22、數字溫度傳感器18B20實驗
23、看門狗電路MAX708
24、I2C總線應用實驗
（1）串行E2PROM的讀寫實驗
（2）I2C智能卡讀寫實驗
（3）串行鍵盤顯示接口ZLG7290應用實驗
（4）PCF8563串行實時時鐘應用實驗
25、定時計數器8253A應用實驗
26、網絡接口應用實驗
27、CAN總線通信應用實驗
28、ISD1730語音錄放實驗
29、紅外接口通信實驗
30、大容量NOR Flash與單片機的接口設計
    31、TFT彩色液晶屏及觸摸屏的應用
    32、Small RTOS(51) 1.12.1v 使用
    33、直流電機、步進電機閉環控制實驗
    34、液晶顯示虛擬示波器實驗
  （二）CPLD/FPGA開發實驗
1）基于QUARTUSII圖形輸入電路的設計
2）基于VHDL格雷碼編碼器的設計
3）含異步清零和同步使能的加法計數器
4）八位七段數碼管動態顯示電路的設計
5）數控分頻器的設計
6）圖形和VHDL混合輸入的電路設計
7）基本觸發器的設計
8）可控脈沖發生器的設計
9）基于VHDL的搶答器的設計
   10）鍵盤接口電路的設計
11）AUDIO電子音樂實驗
12）直流電機的測速和速度控制實驗
13）步進電機驅動控制
14）交通燈控制電路實驗
15）PS2接口鍵盤顯示實驗
16）VGA彩條信號發生器的設計
17）數字頻率計的設計
18）多功能數字鐘的設計
19）電梯控制的設計
20）AD/DA轉換實驗
21）正負脈寬調制信號發生器設計矩陣
22)基于VHDL的表決器的設計
23)NIOSII IP CORE設計
最小NUISII系統設計
設計一個帶SDRAM和FLASH的NIOSII系統
FLASH讀寫操作-流水燈的設計
……
