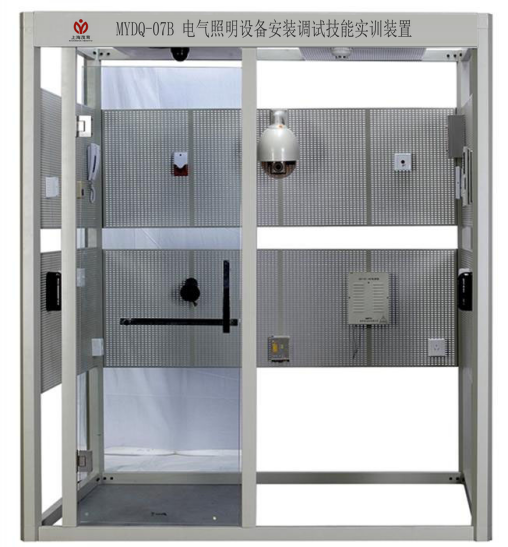

MYDQ-07B電氣照明設備安裝調試技能實訓裝置
電氣照明設備安裝調試技能實訓裝置-概述:
本裝置是根據國家職業資格培訓教材編審委員會編寫的《電氣設備安裝工》相關的技能培訓要求而研制的,可完成《電氣設備安裝工(初級)》、《電氣設備安裝工(中級)》的電氣照明設備安裝調試技能實訓,適合各職業院校的對電氣設備安裝工技能實訓教學,同時也是初級、中級電氣設備安裝工技能考核的鑒定設備。
二、實訓裝置特點
該實訓設備在結構上以建筑模型(包含了室內配電箱的安裝、室內線管敷設及管內穿線、電氣照明典型線路施工、各種燈具的安裝與接線)為基礎,由室內配電箱的安裝、線管敷設、線管穿線、各種燈具的安裝、典型照明電路的安裝、吊扇的安裝及調試、防雷接地裝置的安裝等部分組成,各部分既可獨立實訓,也可組合成系統綜合實訓。
1、配電箱采用小型室內配電箱,用于訓練學員對配電箱的安裝技能
2、電氣照明典型線路采用優質元器件
3、防雷接地裝置采用工業現場所用的避雷針和避雷器進行實訓
三、技術性能
1、輸入電壓:三相四線~380V±10% 50Hz
2、工作環境:環境溫度范圍為-5℃~+40℃ 相對濕度<85%(25℃)海拔<4000m
3、裝置容量:<1.5kVA
四、裝置配備
1、電源、電氣設備配備
(1)電源部分
三相四線380V電網經漏電保護器、接通總開關,由接觸器通過起、停按鈕進行操作送電;設有指針式交流電壓表三只指示輸入的三相電源線電壓;交流電源輸出端設有過流保護及漏電保護功能。
(2) 配備一套室內小型配電箱,用于配電箱的室內安裝
(3) 配備室內布線用PVC線管、彎頭及線盒用于線管敷設施工、彎頭制作等
(4) 配備典型照明線路施工所用的燈座及開關等元器件
(5) 配備吊扇及配套調速器1套
(6) 配備避雷針1只
(7) 配備電源防雷器1臺
(8) 配備布線用硬質導線
2、儀器配備
便攜式數字萬用表
3、工具配備
配有電工常用工具2套 (含剝線鉗、尖嘴鉗、十字螺絲刀、一字螺絲刀、斜口鉗、電工刀、小鋼鋸
及鋸片等),電烙鐵1把,卷尺1把。
五、實訓項目
1、配電箱安裝
2、線管敷設前的預制加工
3、線管的敷設
4、線管的穿線
5、燈具的安裝
6、典型照明電路的安裝及接線
7、吊扇的安裝及測試
8、防雷器的安裝
9、避雷針的安裝
