MY-DQ23 電氣裝配實訓裝置
一、MY-DQ23 電氣裝配實訓裝置-概述:
本裝置由鋼板作制作的多功能安裝板(網孔板)實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件,可方便地安裝在網孔板上,方便靈活。根據教學和實訓的需要,選擇不同的元件、器件和部件,可進行不同課程模塊,不同項目的實訓,電氣裝配實訓裝置適用范圍廣,可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件,從實訓臺上拆下,集中保管,損壞和丟失。一個實訓場所,可以完成幾個專業教學和實訓,經濟適用。實訓臺配備漏電保護、過載和電路保護,保障人身安全和設備使用安全。靈活、可靠、安全、經濟適用,電氣裝配實訓裝置的特點。對實訓場所不多、教學經費投入受限制的學校,本裝置是一種理想的職業教育實訓設備。
二、技術指標:
1、外型尺寸1632mm×750mm×1638mm;
2、實訓臺架的材料:鋼板、鋁合金結構;
3.、工作電源:
1)輸入:三相AC 380V ±10% 50HZ 三相五線;
2)固定交流輸出:三相五線 380V 接插式2組、220V接插式2組。
3)可調直流輸出: 0~24V/2A連續可調2組(帶有指針電壓、指針電流表實時監控電源變化);
4)接口及儀表:指針式電壓表 2 只,時刻監控電網電壓變化;
5)保護:熔斷器作短路保護,斷路器具有過載保護,漏電開關具有漏電保護功能,漏電保護動作電流≤30mA。
三、實訓裝置結構功能:

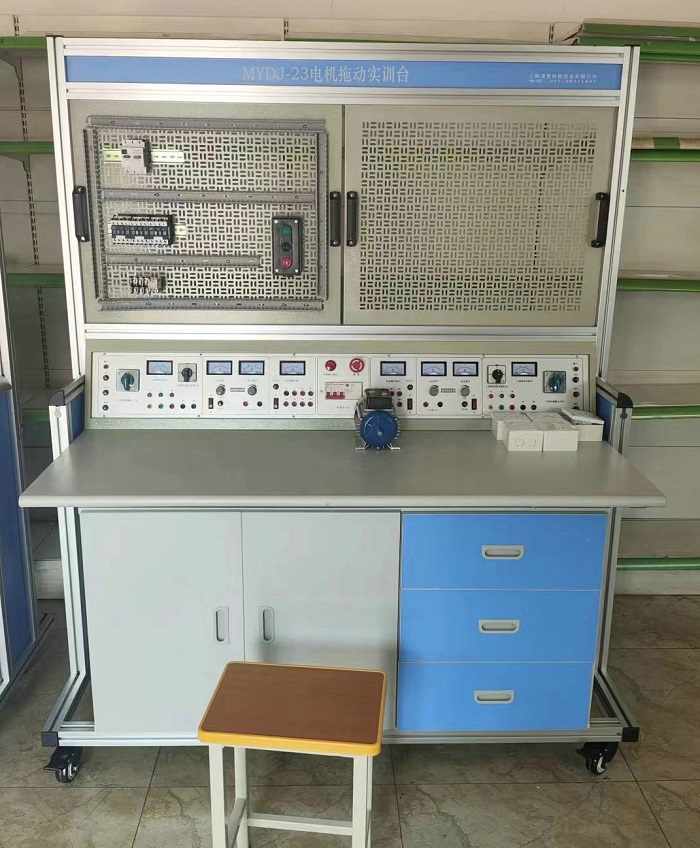

本實訓臺由實訓屏(內置電源)、實訓桌、實訓儲物柜三大部分組成。
1、以30mm×30mm成型方鋼作為設備主要框架材料;實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接,表面經高溫噴塑處理,美觀大方且有效起到防銹絕緣的作用;由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構;固定機構的下方是鐵制雙工位電源箱,每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出;
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制,有效提高絕緣等級;實驗桌底部裝有至少4個導向輪,方便實訓臺架移動;
3、實訓儲物柜采用標準結構和抽屜式,左側有3層抽屜,用于存放工具以及實訓資料;右側的雙拉門式設計,可同時存放兩塊通用掛板。實訓儲物柜的位置可根據需要靈活調整,外形尺寸為:1300mm×600mm×510mm。
4、網孔板:采用數控沖床精加工而成,網孔分布合理、均勻。孔徑統一,可在上面安裝的元?dú)饧ǜ黝惖蛪弘姎、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1。5MM,大小774*580MM
四、參考實訓項目:
1.電工布線工藝實訓
2.兩個開關控制一盞燈線路訓練
3.聲控開關控制白熾電路訓練
4.二地控制一盞燈電路訓練
5.三地控制一盞燈電路訓練
6.日光燈線路接線訓練
7.單相電度表直接安裝接線
8.單相電度表經電流互感器安裝接線
9.室內照明電路安裝訓練
10.配電板安裝訓練
11.交流負載電功率的測量
12.三相異步電動機直接啟動控制
13.三相異步電動機接觸器點動控制線路
14.三相異步電動機接觸器自鎖控制線路
15.三相異步電動機Y/△自動控制線路
16.用倒順開關控制三相異步電動機正反轉線路
17.接觸器聯鎖的正反轉控制線路
18.按鈕聯鎖的三相異步電動機正反轉控制線路
19.雙重聯鎖的三相異步電動機正反轉控制線路
20.三相異步電動機多地控制
21.工作臺自動往返控制線路
22.三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路
23.三相異步電動機能耗制動控制線路參考
五、實訓項目所需元器件清單(每組配備清單):
序號 |
名 稱 |
型號與規格 |
數 量 |
1 |
單相電度表 |
DD237 |
1 |
2 |
閘刀開關 |
HK1 |
1 |
3 |
拉線開關 |
4A/250V |
1 |
4 |
平燈頭 |
6A/250V |
2 |
5 |
插座 |
T3-10 |
1 |
6 |
調速開關 |
|
1 |
7 |
觸摸開關 |
|
1 |
8 |
人體感應開關 |
|
1 |
9 |
電流互感器 |
LQG-150/5 |
3 |
10 |
墻壁開關座 |
|
1 |
11 |
聲控開關 |
|
1 |
12 |
螺旋式保險盒 |
RL1-15/3A |
3 |
13 |
直插式保險盒 |
RT14-20/2A |
2 |
14 |
交流接觸器 |
CJT1-1210 |
5 |
15 |
輔助觸頭 |
F4-11 |
3 |
16 |
熱繼電器 |
R16B-20/3 |
1 |
17 |
通電延時時間繼電器 |
ST3PA-B/380V(0-60S) |
1 |
18 |
時間繼電器座 |
PF-083A |
1 |
19 |
行程開關 |
LX19-001 |
4 |
20 |
倒順開關 |
K03-15 |
1 |
21 |
日光燈管 |
Y210RR25/8W |
1 |
22 |
鎮流器 |
8W |
1 |
23 |
日光燈座 |
|
2 |
24 |
大功率電阻 |
|
3 |
25 |
二極管 |
|
1 |
26 |
接線端子排 |
JF5-2.5/5 |
5 |
27 |
G形導軌 |
|
1 |
28 |
螺絲 |
|
90 |
29 |
螺絲刀 |
|
2 |
30 |
尖嘴鉗 |
|
1 |
31 |
剝線鉗 |
|
1 |
32 |
三相四線有功功率電度表 |
|
1 |
33 |
三相鼠籠異步電動機 |
380V/Y/△180W |
1 |
34 |
高可靠護套結構手槍插式實驗連接線及配件 |
|
1套 |
35 |
實驗指導書 |
|
1本 |
36 |
萬用表 |
MF-47 |
|
