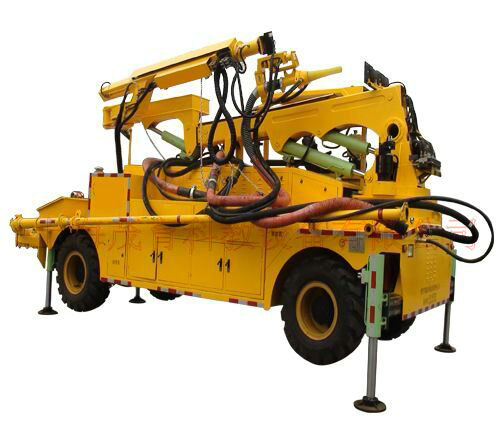

MYGC-142混凝土噴漿車仿真實訓裝置


(參考圖)
用于了解混凝土噴漿車的結構及工作原理,驅動及控制方式。能完成支腿伸出、放下、水平調整、位置控制,機械臂前伸、收攏,機械臂架左右回轉等,它由泵站、氣站、料倉、回轉臂架、機械臂、噴頭等組成,整機鋼架結構采用冷軋鋼板焊接結構設計。內置式動力泵站系統,電機泵組一軸式安裝組合、風冷式散熱、一體化氣泵、萬向剎車腳輪結構。采用電液控制與手動控制形式,動力元件、執行元件、控制原件、輔助元件均采用華德、亞德客、榆次等知名工業品牌元件。
一、
混凝土噴漿車仿真實訓裝置-實驗項目
1、混凝土噴漿車各元部件結構及工作原理觀摩。
2、混凝土噴漿車仿真實訓裝置臂架機械演示控制實驗。
3、可編程序控制器(PLC)電氣控制實驗:機-電-液-氣一體控制實驗。
二、
實驗內容
1、臂架操作實驗:
1)液壓支腿伸出→放下→水平調整→位置控制。
2)臂架回轉→攪拌機啟動→泥漿泵啟動→噴漿臂起升→噴漿臂前移→位置及角度調整。
3)臂架回位→泥漿泵停止→攪拌機停止→機械臂架回位。
2、可編程序控制器(PLC)電氣控制實驗:機-電-液-氣一體控制實驗。
三、
技術參數及指標:
1、主要參數:排量:5.9ml/rev;
2、油泵電機:M3P4H523/ VAI-15F-A3轉速:1420r/min;
3、變量葉片泵組:1套   驅動功率:1.5KW;
4、型號:2HP+VC1-25F-A3;
5、電源:220V/380V  50Hz;
6、最高使用壓力:7Mpa;
7、風冷卻器:1臺;
8、型號:AW0608;
9、壓力:1.4Mpa;
10、流量:20L/min;
11、功率:65W;
12、電源:220V;
13、油箱:容積80L、過濾精度:10μm。
