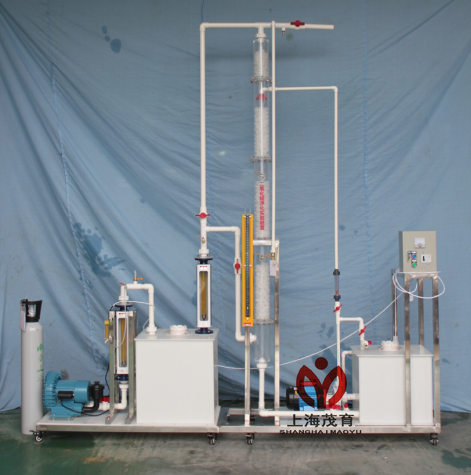

MYH-339A-SO2吸收實驗裝置
一、SO2吸收實驗裝置-的工作原理:
含有SO
2的氣體可通過吸收凈化。由于SO
2在水中溶解度不高,常采用化學吸收方法。本系統采用填料吸收塔,用5%的NaOH或Na
2CO
3溶液吸收SO
2。
通過測定填料吸收塔進出口氣體中SO
2的含量,即可近似計算出吸收塔的平均凈化效率,進而了解吸收效果。通過測出填料塔進出口氣體的全壓,即可計算出填料塔的壓降;通過對比清水吸收和堿液吸收SO
2,可實驗測出體積吸收系數并認識到物理吸收和化學吸收的差異。
二、SO2吸收實驗裝置-
主要技術參數及指標:
1、環境溫度:5℃~40℃;
2、動力裝置布置為正壓式;
3、填料塔約Ø 100mm×2000mm;
4、SO
2進氣濃度:0.01~0.5%;
5、空塔氣速:0.5~1.2m/s;
6、壓力損失:500Pa/m;
7、液氣比:1~10L/m
3;
8、噴淋密度:6~8m
3/(m
2·h);
9、霧沫夾帶:小于7%;
10、處理氣量約:2.5~25m
3/h;
11、吸收效率約:80%;
12、填料:Φ25mm空心多面球;
13、PE塑料氣體混合緩沖灌:600mm×500mm600mm;
14、整體外形尺寸:1900mm×500mm×2200mm。
15、工作電源:AC220V±10%、50Hz,單相三線制,功率500W;安全保護:具有接地保護、漏電保護、過流保護;
16、電源線路及控制線的安裝:須使用環保阻燃電氣配線槽,規范整理符合國家標準,具有絕緣等特點,布線整齊,安裝可靠,便于查找、維修和調換線路;
三、主要配置:
1、二段填料塔1套:透明有機玻璃材質、厚度6mm、含除霧器、空心多面球填料若干
2、U形壓力計1個、人工監測進出口2組、測壓環2組,透明測壓軟管1批;
3 、SO2氣體與鋼瓶1套(10升)、氣體流量計1個、不銹鋼雙表頭氣體減壓閥1只、
4、.貯液箱1只:白色PP板、厚度10mm,
5、耐酸耐堿水泵1臺、流量:0.5 m3/h、揚程:5(m)功率750W;含液體噴淋分配裝置1套;
6、流量測量與調節:液體流量計1只、(LZS-15、量程:100~1000L/ h)、
7、氣體混合罐1套;白色PP板、厚度10mm,
8、風機1臺:(電壓:220V、功率0.75Kw、轉速2200r/min)、
9、電源控制系統:雙面亞光密紋噴塑電控箱1只、漏電保護器、帶燈自鎖按鈕開關、
10、 Ø 32連接管路及控制球閥
11、不銹鋼框架實驗臺(38mm
×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳)等組成。
四、教學資源組成:(虛擬實訓系統)。
3D軟件界面并有工具欄項目內容:
1、3D仿真演示軟件與設備使用內容完全一致;
2、3D仿真軟件屏幕大小尺寸可以編程;
3、整套軟件與設備實驗過程流程動畫
