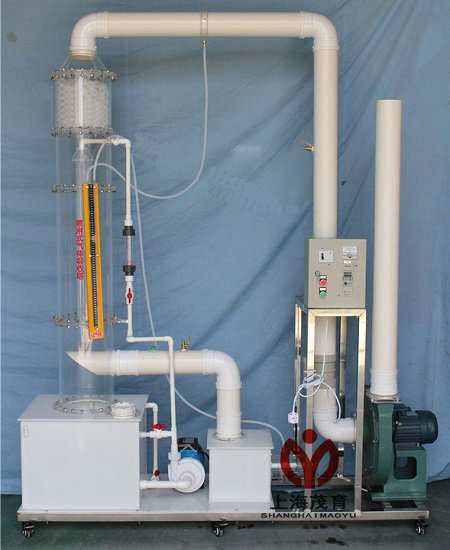

MYH-328A噴淋式氣體吸收塔
噴淋式氣體吸收塔-實驗項目:
1、了解用吸收法凈化廢氣中SO的原理和效果;
2、改變空塔速度,觀察塔內氣液接觸狀況和現象;
3、掌握測定噴淋式氣體吸收塔的吸收效率及降壓的方法。
一、原理、用途及特點:
噴淋式氣體吸收塔為逆流接觸式氣液傳質設備,能夠?qū)崿F(xiàn)蒸餾和吸收兩種分離操作,廣泛應用于化工、石油化工、石油等行業中。在空塔內,氣體由下向上流,氣流兩相間的傳質過程在上下逆流接觸過程中進行?账幚須饬看,結構簡單,效率穩定,液氣比適合范圍大,操作彈性大,造價低,檢修、清理方便。本實驗裝置主要用于原理演示的教學實驗。
二、噴淋式氣體吸收塔-主要技術參數及指標:
1、氣體流量=200m3/h、
2、噴淋塔徑:250mm
3、噴淋塔高1500mm、
4、噴淋器:75mm
5
、置外形尺寸:長2000mm寬500高2100mm、
6、工作電源:AC220V±10%、50Hz,單相三線制,功率1500W;安全保護:具有接地保護、漏電保護、過流保護;
7、電源線路及控制線的安裝:須使用環保阻燃電氣配線槽,規范整理符合國家標準,具有絕緣等特點,布線整齊,安裝可靠,便于查找、維修和調換線路;
三、噴淋式氣體吸收塔-主要配置:
1、噴淋式氣體吸收塔1套:透明有機玻璃材質、厚度8mm,含除霧器、
2、U形壓力計1個、人工監測進出口2組、測壓環2組,透明測壓軟管1批;
3 、SO2氣體與鋼瓶1套(10升)、氣體流量計1個、不銹鋼雙表頭氣體減壓閥1只、
4、.貯液箱1只:白色PP板、厚度10mm,含加藥口1套;
5、耐酸耐堿水泵1臺、流量:1 m3/h、揚程:15(m)功率750W;含液體噴淋分配裝置1套;
6、流量測量與調節:液體流量計1只、(LZS-25、量程:160~1600L/ h)、
7、氣塵靜態混合器1套:采用箱式靜態混合器;
8、離心通風機1臺:(電壓:220V、功率1.1Kw、轉速2900r/min)、、
9、變頻器1套:控制風機轉矩調節風量大。
10、電源控制系統:雙面亞光密紋噴塑電控箱1只、漏電保護器、帶燈自鎖按鈕開關、
11、 Ø 110連接管路及控制球閥
12、不銹鋼框架實驗臺(38mm
×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳)等組成。
四、教學資源組成:(虛擬實訓系統)。
3D軟件界面并有工具欄項目內容:
1、3D仿真演示軟件與設備使用內容完全一致;
2、3D仿真軟件屏幕大小尺寸可以編程;
3、整套軟件與設備實驗過程流程動畫
友情提示:
1、設備驗收:各采購單位收貨時請檢查噴淋式氣體吸收塔的貨品外觀,核實噴淋式氣體吸收塔的數量及配件,拒收處于受損狀態的設備;
2、設備質保:茂育將為各采購單位提供噴淋式氣體吸收塔產品說明書和質保期,在質保范圍內提供對設備的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌膰娏苁綒怏w吸收塔選型錯誤或設備購買數量錯誤,造成設備的退換貨要求,將不被接受;
4、設備貨期:對噴淋式氣體吸收塔的發貨期為參考值,如您需要了解設備的精確貨期,請與茂育的銷售人員聯系;
5、咨詢電話:如各采購單位對噴淋式氣體吸收塔有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關設備的技術咨詢;
