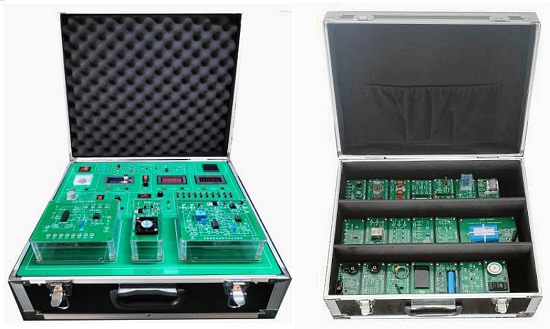

MYQX-9B汽車電工電子實驗裝置
一、汽車電工電子實驗裝置-功能
1、具備汽車電工電子、數電模電電路常用的+12V、+5V電源,電源具備短路保護功能,能對被供電電路的短路故障提供一定的保護;
2、信號發生器模塊:
(1)工作電壓:3.3~30V;
(2)頻率范圍:1Hz~150KHz;
(3)頻率精度:在每個范圍上的精度是2%左右;
(4)信號負載能力:輸出電流可在5~30ma左右;
(5)輸出幅度:PWM幅值與供電電壓相等;
(6)環境溫度:L-20~+70"C.
(7)用作方波信號發生器,產生方波信號供實驗開發使用;
(8)用來產生控制電機驅動器的方波信號;
(9)產生可調脈沖,供MCU使用;
(10)產生可調脈沖,控制相關電路(PWM調光調速等應用)。
具備PWM信號發生器電路1個,能輸出方波等信號,供實驗、實訓使用;
▲3.系統的電工電子實驗實訓區域具備多種電阻器、電位器、電容、電感、保險絲等常用元器件;以及不同類型熱敏電阻、繼電器、車燈等硬件資源,供電工電子技術學習使用;能組成汽車的分壓電路(電機調速電路等)、限流電路(LED驅動限流電路等)、充放電電路、繼電器控制電路、測溫電路、保護電路等,并可以結合其他電路進行更多實驗、實訓;
▲4.系統的模擬電路實驗實訓區域具備運算放大器、NE555電路、三端穩壓電源、穩壓電源、二極管、整流橋、NPN三極管、PNP三極管,達靈頓三極管、NMOS、PMOS、IGBT、直流電機、交流發電機等硬件資源,供模擬電路技術學習使用;能組成汽車發電電路、整流電路、穩壓電路、驅動電路、電機控制電路等,并可以結合其他電路進行更多實驗、實訓;
▲5.系統的數字電路實驗實訓區域具備與門、或門、非門基本數字電路,并提供多個開關輸入、LED輸出、AD(模數轉換)、DA(數模轉換)、單片機等汽車常用功能部件供學習使用;能組成汽車電控系統中的多種數字電路,傳感器信號采集、模擬電壓輸出等教學內容,并可以結合其他電路進行更多實驗、實訓;6.易損元器件采用直插設計,方便于損壞后的快速、便捷更換,降低維修等待時間,方便于維護,以保障設備可以被最大化利用;
二、汽車電工電子實驗裝置-配置與技術參數:
1.供電接口:
(1) 12V電源接口1個:12V/2A
(2) 5V電源接口1個:5V/3A
(3)電源輸出指示燈:2個
(4)電源控制開關:1個
(5) 直流電壓表,直流數字電流表模塊:三位半直流電壓表電流表顯示,AC9V供電,面板2mm接線端子引出。
(6)正負100UA電流表1個。
2.模塊實訓區:
可便捷安裝8塊實訓模塊,整體美觀整潔。
▲3.汽車電子模塊硬件配置:
汽車電子模塊由透明封閉元件盒及PCB板構成。元件盒體由透明有機工程塑料注塑而成,具有示教功能,使用者能夠觀察到元件形狀和接線方式,有利于教師講解和學生認識;面板采用PCB制作而成,表面清爽、符號線路清晰、元件更換容易。元件盒面板尺寸58mm*58mm,尺寸58mm*124mm,124mm*146mm三種規格。
1)透明電阻模塊 3塊
每塊安裝3種電阻,元件引腳2mm端子引出。
2)可變電阻器模塊1塊
安裝多種可變電阻器,元件引腳2mm端子引出。
3)二極管模塊1塊
安裝有發光二極管及單向二極管等器件,元件引腳2mm端子引出。
4)三極管模塊1塊
安裝有多種NPN/PNP三極管及三端穩壓器等器件,元件引腳2mm端子引出。
5)MOS管,IGBT管模塊1塊
MOS管:2個(N、P) IGBT:一個
6)保險模塊2塊
安裝有多種多種類型保險,如汽車保險,普通保險管,可恢復保險等器件,元件引腳2mm端子引出 。
7) PTC熱敏電阻:3個(不同K值)
8) NTC熱敏電阻:3個(不同K值)
9)DPDT開關模塊1塊
安裝有多個DPDT類開關器件,元件引腳2mm端子引出。
10)單/雙燈絲燈泡模塊1塊
安裝有單鎢絲燈泡及雙鎢絲燈泡等器件,元件引腳2mm端子引出
11)IS05針繼電器模塊1塊
安裝多個5針繼電器,元件引腳2mm端子引出。
12)電容器:4個(不同封裝、電容值)
13)電感器:2個(不同封裝、電感值)
14)喇叭模塊 1塊
安裝喇叭等器件,元件引腳2mm端子引出。
15)閃光燈模塊 1塊
安裝汽車閃光繼電器等器件,元件引腳2mm端子引出。
16)光學傳感器模塊 1塊
通過遮擋光學傳感器模塊輸出脈沖信號,信號引腳2mm端子引出,可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。
17)霍爾效應傳感器模塊 1塊
通過調節電機速度,輸出脈沖信號,信號引腳2mm端子引出,可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。
18)18650電池模塊 1塊
安裝多個18650鋰電池,可連接組成電池組,也可配合其他模塊完成項目,引腳2mm端子引出。
19)電池充放電模塊 1塊
配合18650電池模塊,可實線電池的充放電實訓,使學生更加直觀深刻理解電池充放電的原理。
20)三相交流發電機模塊 1塊
通過轉動三相發電機電機,輸出電壓信號,信號引腳2mm端子引出,可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。
21)整流濾波模塊 1塊
安裝有三相整流電路及單相整流電路,配合三相交流發電機模塊模塊可對其電壓進行整流濾波輸出,元件引腳2mm端子引出。
22)空調電子扇控制模塊 1塊
提供MOSFET,PWM信號驅動與功放電路,汽車空調電子扇,引腳2mm端子引出。
23)通用IC集成座模塊 1塊
24)A/D 轉換1塊
25)D/A 轉換1塊
26)運算放大器:1個
27) NE555定時器模塊:1個
28)三端穩壓電源:1個
29)整流二極管:1個
30)穩壓二極管:1個
31)發光二極管:1個
32)三極管:2個(PNP、NPN)
4.數字電路教學硬件配置:
(1)與門電路:1個
(2)或門電路:1個
(3)非門電路:1個
(4) AD轉換器:1個(并行)
(5) DA轉換器:1個(并行)
(6)汽車單片機:1個(8位,最小系統)
(7)帶限流電阻LED(邏輯電平指示):10個
(8)邏輯電平開關:10個
