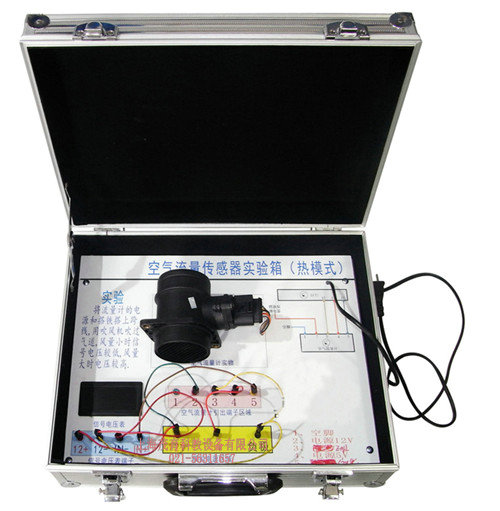

MYQX-17汽車空氣流量傳感器實驗箱

汽車空氣流量傳感器實驗箱以汽車各類型傳感器與執行器實物為基礎，展示傳感器與執行器的結構工作原理、傳感器和執行器模塊接線考核,測試與演示系統工作原理及過程。
二、汽車空氣流量傳感器實驗箱功能：
1、面板采用4mm鋁塑板，表面噴塑亞光灰，經過高溫烘烤，表面UV平板噴繪彩色電路原理圖、元件符號圖、端子圖等，箱體采用鋁合金電鍍金色提手，箱體采用5mm鋁板合成，方便實用。實驗箱面料采用ABS面料，美觀大方，耐磨耐用；實驗箱面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖，表面噴涂光油。
2、學生使用跨接線自已動手連接實驗箱的各傳感器與執行器元器件，可對學生進行傳感器和執行器系統的單元模塊進行接線考核。
3、實驗箱連接線路后，可運行實驗箱的傳感器與執行器，展示傳感器與執行器的工作原理與結構。
4、實驗箱連接線路后，操縱實驗箱各種電器開關及按鈕，可真實演示汽車傳感器與執行器系統的工作過程，及進行實驗測試與驗證。
5、模擬各個傳感器的工作狀態，測試傳感器與執行器的特征參數。
6、面板上安裝有檢測端子，可直接在面板上檢測電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
7、使用DC12V電源，帶防短路功能，使用安全方便。
8、配備有使用說明書等相關資料。
三、技術參數：
1、外形尺寸：370×450×100(mm)
2、工作電源：交流220V
3、工作電壓：12V直流電壓；5V直流電壓；
3、重量：10±1kg
4、工作溫度：0～+50℃
四、汽車實驗箱產品目錄：

序號	編號	名   稱	規 格
2	MYQX-02	汽車進氣壓力傳感器實驗箱	370×450×100
3	MYQX-03	汽車車身高度傳感器實驗箱	370×450×100
4	MYQX-04	汽車氧傳感器實驗箱	370×450×100
5	MYQX-05	汽車噴油器實驗箱	370×450×100
6	MYQX-06	汽車霍爾傳感器實驗箱	370×450×100
7	MYQX-07	汽車雨水傳感器實驗箱	370×450×100
8	MYQX-08	汽車節氣門位置傳感器實驗箱	370×450×100
9	MYQX-09	汽車車速傳感器實驗箱	370×450×100
10	MYQX-10	汽車碳罐電磁閥實驗箱	370×450×100
11	MYQX-11	汽車水溫傳感器實驗箱	370×450×100
12	MYQX-12	汽車爆震傳感器實驗箱	370×450×100
13	MYQX-13	汽車曲軸位置傳感器實驗箱	370×450×100
14	MYQX-14	汽車點火線圈實驗箱	370×450×100
15	MYQX-15	汽車輪轉傳感器實驗箱	370×450×100
16	MYQX-16	汽車陽光傳感器實驗箱	370×450×100
17	MYQX-17	汽車空氣流量傳感器實驗箱	370×450×100
18	MYQX-18	汽車充電系統實驗箱	370×450×100
19	MYQX-19	汽車點火系統實驗箱	370×450×100
20	MYQX-20	汽車節氣門控制單元實驗箱	370×450×100



---

友情提示：
1、設備驗收：各采購單位收貨時請檢查汽車空氣流量傳感器實驗箱的貨品外觀，核實汽車空氣流量傳感器實驗箱的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供汽車空氣流量傳感器實驗箱產品說明書和質保期，在質保范圍內提供對汽車空氣流量傳感器實驗箱的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌钠�車空氣流量傳感器實驗箱選型錯誤或設備購買數量錯誤，造成汽車空氣流量傳感器實驗箱的退換貨要求，將不被接受；
4、設備貨期：對汽車空氣流量傳感器實驗箱的發貨期為參考值，如您需要了解汽車空氣流量傳感器實驗箱的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對汽車空氣流量傳感器實驗箱有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關汽車空氣流量傳感器實驗箱的技術咨詢。

---
