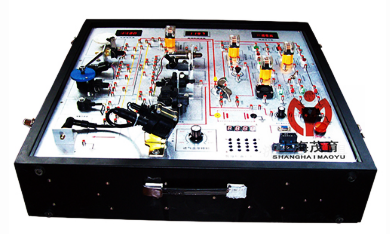

MYQJX-14汽車ABS制動系統教學模擬實驗箱
汽車ABS制動系統教學模擬實驗箱以桑塔納2000原車真實零部件為基礎,以輕便簡約為核心(小體積、重量輕) ,以模擬實現ABS全部功能為目的,把汽車教具帶進課堂授課為宗旨。體積:約450*300*260MM
二、汽車ABS制動系統教學模擬實驗箱配置:
ABS控制單元總成一個(包含ABS泵和油路閥體),點火開關一個,ABS線束一套,制動主缸一個,制動液壺一個,4個輪速傳感器,一個輪速傳感器信號盤,一個剎車開關,一個ABS故障指示燈,一個直流12V30W調速電機,一個12V12A開關電源,一個 OBD2診斷插座,一個制動踏板,數字顯示輪速表1個(可以切換,分別測量四個輪速),車輪制動指示燈1個(可以切換,分別檢測四個),數字顯示頻率表一個(可以切換,分別檢測四個制動分泵的制動頻率),故障設置開關16個,UV噴繪的電路原理圖面板一塊,檢測端子約40個,車速模擬開關1個,托盤式底座一個。
三、功能:
ABS工況演示與電控診斷
1、運行系統,當快速踩下制動踏板時,車速如果超過7KM/H,則ABS起動并參與制動(被動干預),此時制動踏板反彈震動現象明顯;
2、如果車速低于7KM/H,則ABS不參與制動,制動屬于常規制動。
3、分別對四個車輪的速度傳感器設置斷路故障,則ABS故障指示燈點亮,此時ABS不起
作用;
4、清除故障碼——系統重新上電,運行開始以后幾秒鐘速度超過20KM/H,ABS故障指示燈熄滅。
5、通過OBD2診斷插座,讀取輪速值,讀取故障碼,清除故障碼,并和真實情況作比較。
6、微電腦智能控制的流水燈,能真實明顯體現制動分泵工作過程中的三個階段——增壓階段,保壓階段,減壓階段;可以手動單獨演示某一階段,也可以自動連續演示三個階段。
7、能夠體現出來ABS工作的時候,點剎頻率6 -12次/秒.
四、教學目的
1、通過課堂的演示、實際操作和老師講解,對ABS制動防抱死功能以及工作原理有一個全面的了解;
2、通過觀察和測量,了解制動防抱死點動剎車的頻率;
3、通過示波器,可以觀測到輪速傳感器在高速和低速時的不同波形幅度和頻率;
4、通過汽車故障診斷儀讀取每一車輪速度的數據流和對故障碼產生的位置讀取,學會汽車故障診斷儀的使用。
5、通過面板上的流水燈演示,深入了解ABS工作時的制動分泵工作原理和控制過程。
技術參數
1、長寬高:約500*350*300mm
2、重量:約10KG
3、工作電壓:AC220V, DC12V, DC5V
友情提示:
1、設備驗收:各采購單位收貨時請檢查汽車ABS制動系統教學模擬實驗箱的貨品外觀,核實的汽車ABS制動系統教學模擬實驗箱及配件,拒收處于受損狀態的汽車實驗箱;
2、設備質保:茂育將為各采購單位提供汽車ABS制動系統教學模擬實驗箱說明書,在質保范圍內提供對汽車ABS制動系統教學模擬實驗箱的免費維修,超出條件承諾時提供對汽車實驗箱的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е缕嘇BS制動系統教學模擬實驗箱的選型錯誤或購汽車ABS制動系統教學模擬實驗箱數量錯誤,造成汽車實驗箱的退換貨要求,將不被接受;
4、設備貨期:對汽車ABS制動系統教學模擬實驗箱的發貨期為參考值,如您需要了解汽車ABS制動系統教學模擬實驗箱的精確貨期,請與上海茂育公司的銷售人員聯系;
5、如各采購單位對汽車ABS制動系統教學模擬實驗箱有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關汽車ABS制動系統教學模擬實驗箱的技術咨詢。
