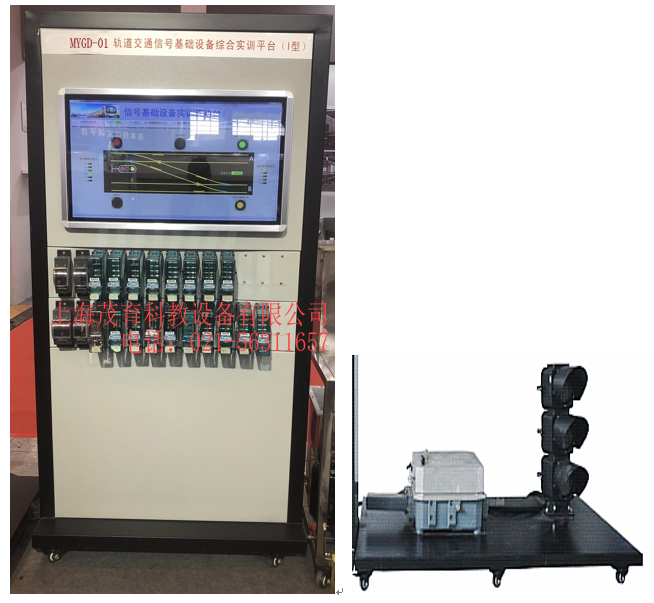

MYGD-01軌道交通信號基礎設備綜合實訓平臺
軌道交通信號基礎設備綜合實訓平臺(I型)由信號組合柜、道岔控制組合板、信號繼電器、S700K三相交流電動轉轍機、軌道電路發送盒、接收盒、衰耗盒、電纜模擬網絡盤或計軸主機、計軸磁頭、矮型信號機、信號變壓器、燈絲繼電器、XB箱、線路及控制電路狀態顯示計算機、顯示屏、多路數字量驅動采集模塊、電源模塊、斷路器、練功平臺車等設備組成。
軌道交通信號基礎設備綜合實訓平臺(I型)通過道岔操縱按鈕接通道岔控制電路,控制S700K轉轍機的定、反位的動作。在接通道岔啟動電路時、轉轍機轉換到相應的位置并給出定/反位表示表示后,在綜合顯示屏上顯示繼電器線圈和接點狀態,并勾通相應的表示電路,點亮對應的表示燈。當轉轍機不到位或故障時,給出相應提示。通過操縱按鈕接通信號機控制電路,控制各種信號顯示的開放和關閉,并能在信號控制電路上顯示相應的光帶電路,反映繼電器線圈、接點和電路的動作情況。當紅燈燈泡斷絲時給出斷絲報警提示。通過軌道區段占用/出清模擬,采用真實軌道電路發送、接收、衰耗模塊設備或計軸主機和磁頭,在綜合顯示屏上顯示軌道相關狀態,在軌道狀態發生變化時并勾通相應的表示電路,點亮對應的表示燈。
該設備還能進行道岔組合配線、導通試驗、S700K轉轍機、軌道電路/計軸、信號機設備培訓和教學。
二、配置組成:
序號 |
設備名稱 |
規格 |
單位 |
數量 |
1 |
信號組合柜 |
定制,且需符合鐵標要求 |
臺 |
1 |
2 |
信號繼電器 |
S700K轉轍機控制定型組合繼電器 |
個 |
19 |
3 |
轉轍機 |
S700K三相交流電動轉轍機 |
臺 |
1 |
4 |
信號機及基礎平臺 |
鐵路信號專用色燈信號機 |
套 |
1 |
5 |
信號變壓器 |
BX-30 |
套 |
1 |
6 |
XB箱及基礎平臺 |
|
臺 |
1 |
7 |
線路及控制電路狀態顯示計算機 |
定制 |
臺 |
1 |
8 |
綜合顯示屏 |
高分辨率顯示器 |
臺 |
1 |
9 |
數字量驅動采集模塊 |
多路輸入輸出 |
套 |
1 |
10 |
電源模塊 |
|
臺 |
1 |
11 |
斷路器 |
|
|
8 |
12 |
實訓平臺車 |
定制 |
臺 |
1 |
13 |
動作桿與表示桿間連桿 |
|
套 |
1 |
14 |
繼電器座、盲板、機柜安裝輔件 |
|
套 |
1 |
15 |
機柜配線(含連接器和電纜、配線等) |
|
套 |
1 |
