MY-CSGD018城市軌道交通通信、信號仿真實訓系統

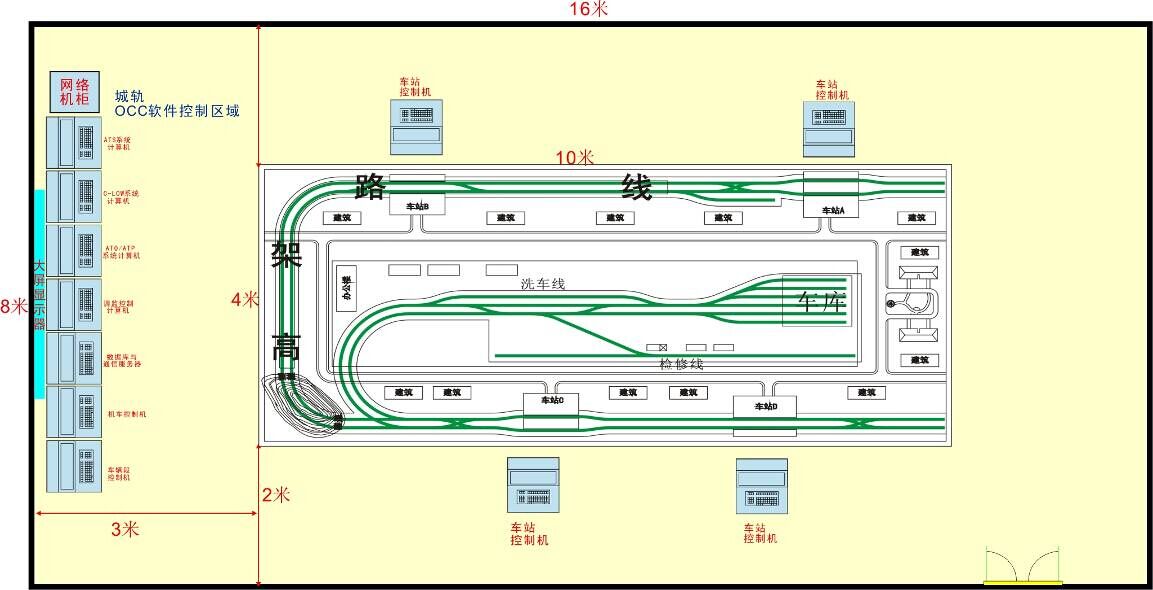

★城市軌道交通通信、信號沙盤
城市軌道交通通信、信號沙盤的總體功能:
1.以微縮城市軌道交通設備模擬線路運行情況,可以實現線路上列車行車調度信號、指揮系統和調度系統的模擬訓練。
2.能夠模擬演示信號故障,演繹行車規則,訓練行調和值班站長對事故處理的能力。
3.能夠真實顯示出操作列車運行圖、列車閉塞、運行等;道岔能電控,庫內調車。
4.列車通信、信號沙盤的行車調度能反映城市軌道交通現場行車組織與相關設備之間的關聯關系。通過編制調度指揮計劃和下達控制系統指令,實現列車在模擬線路上運行,直觀體現出各項行車組織作業與車站、線路、車輛等運輸設備之間的關聯關系,完成仿真實訓系統制定的行車任務。
5.實訓系統載體是場站、行車、調度、信號等平臺建設內容的集中體現,表現形式分為靜態展示和動態演示兩部分。靜態展示形象地表示地形地貌、場景綠化、城市建筑、高架橋梁、山形隧道和河流水系等基礎設施;動態演示是指根據行車調度系統下達的計劃,通過轉化為控制系統指令,完成列車在實訓系統載體上的調度運行控制,從而達到動態演示的目的。
6.車站控制設備訓練系統是城市軌道交通工程訓練體系的重要組成部分,能幫助學生更直觀、更感性的理解信號和行車調度的理論知識,加深調度和車輛之間協調的認識,同時利于學生在腦海中快速建立線路和車輛運行的立體圖。
7.軌道交通綜合調度控制仿真教學系統包括ATC實訓系統、聯鎖仿真實訓系統、城市軌道交通ATS系統、軌道交通通信、信號沙盤信息系統等,可作為軌道交通通信、信號沙盤綜合實驗教學平臺。
8.軌道交通運輸線路仿真實訓系統:集成了常見的軌道交通固定及移動設備,可仿真城軌系統的運行過程,并可與軌道交通綜合調度控制仿真教學系統集成,形成軟硬件結合的一體化仿真實訓平臺。
9.系統提供教學組織管理功能,用于教師組織學生進行教學和實驗。
10.系統性能滿足連續工作時間不低于12小時,能夠適應-10~50攝氏度及不高于85%相對濕度的環境。
11.具備為用戶提供所有控制系統的通信及接口協議,所有控制及數據信號均能進入以太網的能力。
12.軌道交通列車通信、信號沙盤在設計時統一布局,操作上能相互獨立,也能相互關聯。
13.地鐵信號系統的車地通信采用無線通信技術,采用自由無線通信技術模擬實現。
14.實訓系統臺體模型及控制系統能為系統后續升級拓展提供接口和詳細說明書。
15. 系統采用分布式仿真計算架構,可以采用可伸縮的部署方案,對于軟件模塊的部署沒有工作站的劃分限制。甚至一個工作站可以運行多個車站的仿真單元?梢愿鶕現場的運算負載進行動態的調整。
★城市軌道交通通信、信號基礎室外設備
教學目標:
1、能識別地鐵室外的基礎設備一般組成部件。
2、能夠?qū)φ諏嵨锏罔F室外的基礎設備各部件的名稱。
3、能夠?qū)Φ罔F室外的基礎設備做簡單的預防性維護。
4、能拆卸,檢修及安裝地鐵室外的基礎設備的主要零部件。
5、能識別地鐵室外的基礎設備的類型,掌握。
6、能夠獨立完成地鐵室外的基礎設備發生故障的處理。
可以完成的實訓項目:
1、LED 信號機的結構及電氣故障處理實訓
2、FTGS-917型軌道電路的組成、測試及故障處理實訓
3、FTGS-917型軌道電路電氣絕緣節的組成及安裝實訓
4、有源、無源應答器的安裝與電氣測試實訓
5、感應環線的安裝與調試實訓
6、50HZ 相敏軌道電路的安裝、調試及測量實訓
7、S700K 電動轉轍機的結構及電氣故障處理實訓
8、ZD-6D電動轉轍機的結構及電氣故障處理實訓
9、軌旁ATP單元維護與簡單故障處理實訓
10、計軸設備的結構、測試及故障處理實訓

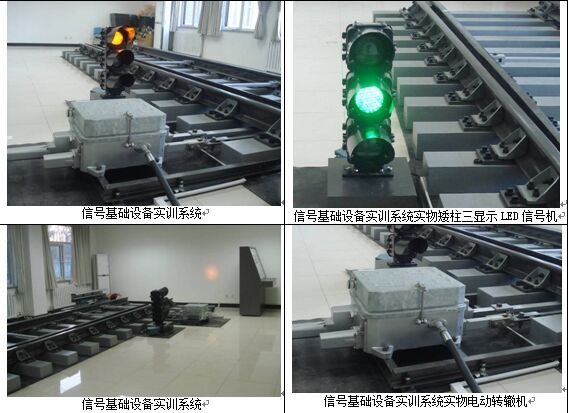

參考圖片:

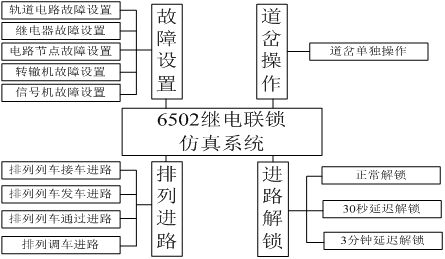

★6502繼電聯鎖仿真系統
組成:
1)站場道岔及股道圖;
2)按鈕;
3)信號燈;
4)數據庫。
功能:
1) 實現列車進路排列、調車進路排列、道岔操作、自動解鎖、人工解鎖等基本的功能;
2)實現繼電器故障模擬、電路排故、轉轍機故障設置等教學功能;
3)能夠滿足高校學生及企業員工的培養、考核等各方面的要求。
★城市軌道交通通信、信號原理結構系列設備
編號 |
產品名稱 |
規格比例 |
附 注 |
1 |
解鎖網絡原理圖 |
2000×1000 |
燈光顯示、鋁框架 |
2 |
四線制道岔室外控制電路原理 |
1200×1000 |
燈光顯示、鋁框架 |
3 |
擠岔報警信號原理 |
1200×1000 |
燈光顯示、鋁框架 |
4 |
列車信號主燈絲斷絲報警電路 |
1200×1000 |
燈光顯示、鋁框架 |
5 |
出站兼調車進路按鈕表示燈電路 |
800×500 |
燈光顯示、鋁框架 |
6 |
單置調車進路按鈕表示器 |
800×500 |
燈光顯示、鋁框架 |
7 |
進路排列表示電路 |
800×500 |
燈光顯示、鋁框架 |
8 |
進站信號機點燈電路原理 |
1200×1000 |
燈光顯示、鋁框架 |
9 |
出站兼調車信號機和調車信號機點燈電路原理 |
1400×1000 |
燈光顯示、鋁框架 |
10 |
道岔區段軌道光帶表示電路 |
1200×1000 |
燈光顯示、鋁框架 |
11 |
到發線上軌道光帶表示電路 |
800×500 |
燈光顯示、鋁框架 |
12 |
50H2相軌道電路 |
1300×1000 |
燈光顯示、鋁框架 |
13 |
50H2微電子相敏軌道電路 |
1300×1000 |
燈光顯示、鋁框架 |
14 |
短路連接式音頻軌道電路 |
1300×1000 |
燈光顯示、鋁框架 |
15 |
S型連接音頻軌道電路 |
1300×1000 |
燈光顯示、鋁框架 |
16 |
FTGS軌道電路組成 |
1300×1000 |
燈光顯示、鋁框架 |
17 |
進站信號復示電路 |
800×500 |
燈光顯示、鋁框架 |
18 |
出站兼調車信號復示器和調車信號復示器電路 |
800×500 |
燈光顯示、鋁框架 |
19 |
道岔表示燈電路 |
1200×1000 |
燈光顯示、鋁框架 |
20 |
解鎖表示燈電路 |
800×500 |
燈光顯示、鋁框架 |
21 |
電源表示電路 |
1400×1000 |
燈光顯示、鋁框架 |
22 |
軌道電路原理 |
1200×500 |
燈光顯示、鋁框架 |
23 |
列車進路舉例 |
1600×1000 |
燈光顯示、鋁框架 |
24 |
調車進路舉例 |
1600×1000 |
燈光顯示、鋁框架 |
25 |
接近預告繼電器原理 |
1200×500 |
燈光顯示、鋁框架 |
26 |
ZD6-A型電動轉撤機 |
1:1
|
外殼采用半透明亞克力,內部全部采用玻璃鋼,鋁合金,銅制作,仿真電動演示 |
27 |
S700K型電動轉撤機 |
1:1 |
外殼采用半透明亞克力,內部全部采用玻璃鋼,鋁合金,銅制作,仿真電動演示 |
28 |
引導信號電路 |
1600×1000 |
燈光顯示、鋁框架 |
29 |
信號檢查繼電器電路(8網絡) |
1600×1000 |
燈光顯示、鋁框架 |
30 |
過道檢查和股道檢查電路 |
1600×1000 |
燈光顯示、鋁框架 |
31 |
預告色燈信號機 |
700mm高 |
二顯示 |
32 |
調車色燈信號機 |
700mm高 |
二顯示 |
33 |
容許色燈信號機 |
700mm高 |
二顯示 |
34 |
進站色燈信號機 |
700mm高 |
五顯示 |
35 |
出站色燈信號機 |
700mm高 |
三顯示 |
36 |
出站色燈信號機 |
矮型 |
五顯示 |
37 |
發車進路色燈信號機 |
700mm高 |
四顯示 |
38 |
發車進路色燈信號機 |
矮型 |
三顯示 |
39 |
色燈復示信號機 |
700mm高 |
三顯示方形背板 |
40 |
出站及進路色燈復示信號機 |
700mm高 |
三顯示方形背板 |
41 |
探照式色燈信號機 |
700mm高 |
三顯示 |
42 |
機車信號 |
900×600 |
六顯示 |
43 |
進路表器二、三個發車方向 |
700mm高 |
技規336條包括信號機 |
44 |
發車線路表示器 |
700mm高 |
技規337條 |
45 |
發車表示器 |
700mm高 |
技規339條 |
46 |
防護信號器模型 |
1:15 |
半剖示教板,動作演示 |
47 |
調車表示器 |
700mm高 |
技規339條 |
