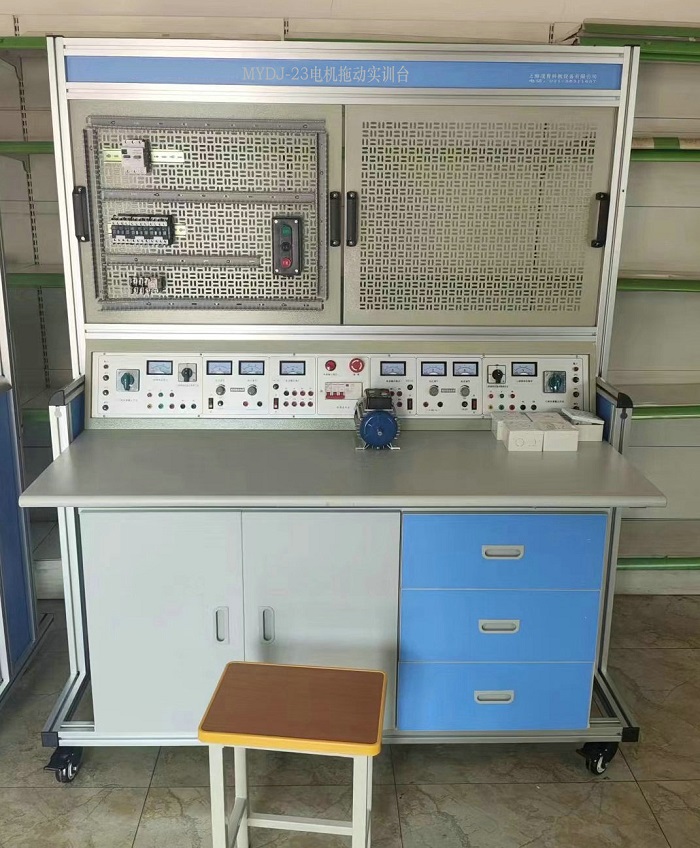

MYDJ-23電機拖動實訓設備
電機拖動實訓設備-概述:
本裝置主要由實訓桌和網孔板組成,學生通過實訓線路進行元器件的布局,安裝接線全部由學生自行完成,培養學生的動手能力和操作技能。實訓項目可自行確定,選擇相應的元器件來完成實訓項目,也可作為電工考證設備使用。適用于各類院校電工電子實驗教學中心、實訓中心、基地、電工電子實驗室、實訓室。
二、設備技術指標
1. 外型:整體尺寸1600mm×700mm×1750mm;
2. 實訓臺架的材料:鋼板、鋁合金結構;
3. 電源(雙組具有相同資源):
1)輸入:三相AC 380V ±10% 50HZ 三相五線;
2)固定交流輸出:三相五線 380V 接插式2組、220V接插式2組。
3)可調直流輸出: 0~24V/2A連續可調2組(帶有指針電壓、指針電流表實時監控電源變化);
4. 接口及儀表:指針式電壓表 2 只,時刻監控電網電壓變化;
5. 保護:熔斷器作短路保護,斷路器具有過載保護,漏電開關具有漏電保護功能,漏電保護動作電流≤30mA。
6.4只5408二極管,用于能耗制動的整流電路;
7.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
三、設備結構功能
本實訓臺由實訓屏(內置電源)、實訓桌、實訓儲物柜三大部分組成。
1、實訓桌采用四個工業鋁型材立柱為支撐,立柱端部可安裝調節腳,方便高度調節,主體結構通過左、右各2個C字形鋁壓成型構件聯接,臺面高度約800mm,桌面板下設支撐框架,截面尺寸為30×30mm,承受力不少于300kg。立柱采用工業鋁型材成型工藝,表面氧化處理,截面尺寸:70×70mm,四面帶槽,槽寬約8mm,端部配套塑料堵頭,槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件,采用壓鑄成型工藝,經機加工、拋丸、噴砂,表面藍色靜電噴涂工藝。
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制,有效提高絕緣等級;實驗桌底部裝有至少4個導向輪,方便實訓臺架移動;
3、實訓儲物柜采用圓弧卷邊冷沖壓鈑金一體成型,封閉式結構,表面靜電噴涂,外形尺寸:約寬450x深550x高705(mm),總重量≥31kg;柜體四邊圓弧設計:R=30mm,柜體邊框總厚度≤2.5mm;配有承重型卡扣式三節軌,導軌承重量≥30kg,抽屜把手采用卡套式鈑金卷邊工藝,抽屜采用聯體鎖設計,底部配有4個萬向帶剎車腳輪。
4、網孔板2塊:采用數控沖床精加工而成,網孔分布合理、均勻?讖浇y(tǒng)一,可在上面安裝的元氣件、網孔板厚度1.5MM。
五、實訓所需元器件清單(每臺配置清單)
序號 |
名 稱 |
型號與規格 |
數量 |
備注 |
1 |
日光燈管套件(鎮流器) |
10W |
1套 |
|
2 |
空氣開關 |
DZ47-63LE4P5A |
1只 |
|
3 |
保險絲座 |
RT18-32/3P |
1只 |
|
4 |
直插式保險座 |
RT14-20 |
2只 |
|
5 |
熔斷器 |
RT18-20/3A |
3只 |
|
6 |
熔斷器 |
RT14-20/2A |
2只 |
|
7 |
交流接觸器 |
|
3只 |
|
8 |
接觸器輔助觸頭 |
|
3只 |
|
9 |
熱繼電器 |
|
2只 |
|
10 |
通電延時時間繼電器 |
ST3PA-B/380V(0-10S) |
1只 |
|
11 |
時間繼電器座 |
PF-083A |
1只 |
|
12 |
按鈕開關盒 |
3孔 |
2只 |
|
13 |
電阻 |
75Ω/75W |
3只 |
裝實驗臺上 |
14 |
電阻 |
10Ω/25W |
1只 |
15 |
二極管 |
1N5408 |
4只 |
16 |
行程開關 |
LX9-222 |
2只 |
|
17 |
行程開關 |
LX9-001 |
2只 |
|
18 |
塑料安裝卡子 |
|
200只 |
|
19 |
自攻螺絲 |
|
100只 |
|
20 |
接線端子排 |
JF5-2.5/5 |
2條 |
|
21 |
G形導軌 |
0.2米 |
1根 |
|
22 |
三相鼠籠式異步電動機 |
AC380V Y/△ |
2臺 |
|
六、參考實訓項目
1.三相異步電動機直接啟動控制
2.三相異步電動機接觸器點動控制線路
3.三相異步電動機接觸器自鎖控制線路
4.三相異步電動機Y/△自動控制線路
5.接觸器聯鎖的正反轉控制線路
6.按鈕聯鎖的三相異步電動機正反轉控制線路
7.雙重聯鎖的三相異步電動機正反轉控制線路
8.三相異步電動機多地控制
9.三相異步電動機串電阻降壓啟動控制線路
10.工作臺自動往返控制線路
