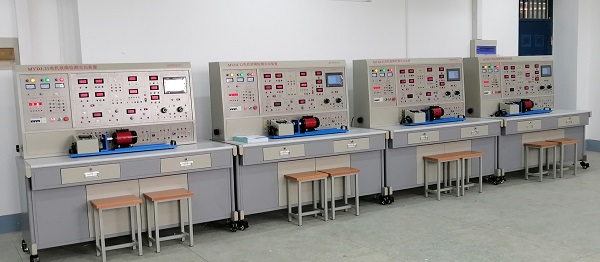

MYDJ-21B電機故障檢測實訓考核裝置



電機故障檢測實訓考核裝置-技術參數:
1、輸入電壓:三相四線制380V±10%  50Hz
2、工作環境:環境溫度范圍為—5℃~+40℃  相對濕度<85%(25℃) 海拔<4000m
3、裝置容量:≤1.5kVA
4、安全保護:具有過流、漏電、短路、超量程等
二、
電機故障檢測實訓考核裝置-配置
實訓裝置由電源控制屏、實訓桌、儀表及連接導線等組成。
(一)電源控制屏(鐵質雙層亞光密紋噴塑結構,鋁質面板)
1、交流電源部分
提供三相0~450V可調交流電源,同時可得到單相0~250V可調的交流電源,配有一臺三相同軸聯動自耦調壓器(規格1.5kVA、0~450V)?烧{(diào)交流電源輸出處設有過流保護裝置,當相間、線間過電流及直接短路均能自動保護,克服了更換保險絲帶來的麻煩,并具有過流聲光告警?刂破恋墓╇娪蓡⑼0粹o進行控制,具有漏電聲光告警等功能;配有指針式交流電壓表,可方便地指示三相電網和三相調壓輸出的每一相的線電壓。
2、直流電源部分
220V/0.5A直流電源一組,具有短路保護功能;
0~240V/3A可調直流高壓電源一組,具有過壓、過流及短路保護功能
3、 設置故排、排除故障模塊
  該模塊設有設故區和排故區,設故區可對單相異步電機、三相異步電機、同步電機、直流電機的常見電氣故障進行設置;排故區可讓學生動手進行故障測試,并把測試出的故障加以排除,從而提高學生的電機檢測技能。
4、 電機模塊部分
  配有單相電容運轉異步電動機、三相鼠籠式異步電動機、同步電動機及直流并勵電動機,設有對應電機控制及運行狀態指示,在電機短路故障模擬時能迅速的切斷電源,以保護設備的安全使用。
(二)實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構,桌面為加厚鋼板噴塑,結構堅固,形狀似長方體封閉式結構,造型美觀大方;設有抽屜用于放置工具、存放資料等。桌面用于安裝電源控制屏并提供一個舒適的工作臺面。實訓桌底部裝有四個萬向輪和緊固機構,便于移動和固定。
(三)儀器儀表
1、交流數字電流表(三只表): 測量范圍0~5A,帶有毫安、安培指示(量程自動判斷,自動切換),輸入阻抗為0.5Ω,精度0.5%±5字,具有超量程報警、指示及切斷總電源等功能。
2、交流數字電壓表(一只表): 測量范圍0~500V(量程自動判斷,自動切換),輸入阻抗1M,精度0.5%±5字,具有超量程報警、指示及切斷總電源等功能。
3、直流數字電流表(兩只表):測量范圍0~5A,帶有毫安、安培指示(量程自動判斷,自動切換),輸入阻抗為0.25Ω,精度0.5%±5字,具有超量程報警、指示及切斷總電源等功能。
4、500V等級兆歐表。
5、便攜式數字萬用表
6、直流數字電壓表(一只表):測量范圍0~500V(量程自動判斷,自動切換),輸入阻抗10M,精度0.5%±5字,具有超量程報警、指示及切斷總電源等功能。
(四)實訓導線及配件
采用高可靠護套結構手槍插連接線(不存在任何觸電的可能),里面采用無氧銅抽絲多股線,達到超軟目的,外包丁晴聚氯乙烯絕緣層,具有柔軟、耐壓高、強度大、防硬化、韌性好等優點,插頭采用實芯銅質件外套鈹輕銅彈片,接觸優良。
三、
電機故障檢測實訓考核裝置實訓項目
(一)直流電動機實訓
1-1直流電動機知識的概述
1-2直流電動機認識實訓
1-3直流電動機的啟動
1-4直流電動機的調速
1-5直流電動機的換向
1-6直流他勵電動機絕緣電阻的測量
1-7直流電動機故障的檢測
(二) 三相異步電動機實訓
2-1異步電機知識的概述
2-2 三相鼠籠異步電機的認識實訓
2-3 三相鼠籠異步電機的啟動與換向?qū)嵱?br /> 2-4 三相鼠籠異步電動機的空載實訓
2-5 三相鼠籠式異步電動機絕緣電阻的測量
2-6三相異步電動機繼電接觸控制實訓(自鎖控制)
2-7三相異步電動機故障的檢測
(三)單相電容運轉異步電動機實訓
3-1 單相異步電機的概述
3-2 單相電容運轉異步電動機的認識
3-3 單相電容運轉異步電動機的空載運行
3-4單相電容運轉異步電機絕緣電阻的測量
3-5單相異步電動機故障的檢測
(四)三相同步電動機實訓
4-1 三相同步電機知識的概述
4-2 三相同步電動機的認識
4-3 三相同步電動機的啟動
4-4 三相同步電機的故障檢測


友情提示:
1、設備驗收:各采購單位收貨時請檢查
電機故障檢測實訓考核裝置的貨品外觀,核實的電機故障檢測實訓考核裝置及配件,拒收處于受損狀態的電機故障檢測實訓考核裝置
2、設備質保:茂育將為各采購單位提供
電機故障檢測實訓考核裝置說明書內的質保條件和質保期,在質保范圍內提供對電機故障檢測實訓考核裝置的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е?/span>電機故障檢測實訓考核裝置的選型錯誤或購電機故障檢測實訓考核裝置數量錯誤,造成電機故障檢測實訓考核裝的退換貨要求,將不被接受;
4、設備貨期:對的
電機故障檢測實訓考核裝置發貨期為參考值,如您需要了解電機故障檢測實訓考核裝置的精確貨期,請與上海茂育的銷售人員聯系;
5、
咨詢電話:如各采購單位對電機故障檢測實訓考核裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關電機故障檢測實訓考核裝置的技術咨詢。
