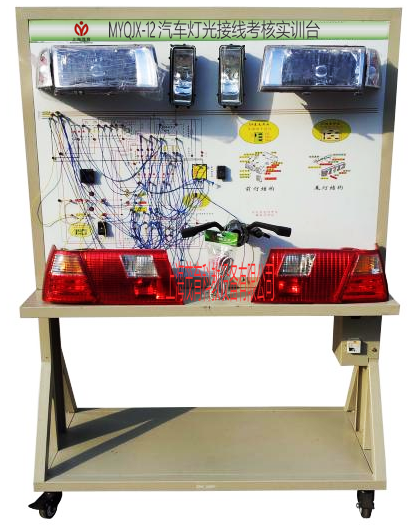

MYQJX-12汽車燈光接線考核實訓臺

汽車燈光接線考核實訓臺是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，汽車燈光電路示教板采用桑塔納2000汽車外部燈光系統實物為基礎，充分展示汽車外部燈光系統的組成結構和工作過程。通過系統的演示，便于學生較快地掌握燈光電路系統的原理，提高學生對燈光電路系統的初步認識，使學生了解燈光電路系統故障起到更直觀更深入的教學目的。適用于學校對汽車燈光電路系統理論和維修實訓的教學需要。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、汽車燈光接線考核實訓臺功能特點：
1、系統元器件插接好線后，真實可運行的汽車外部燈光系統，充分展示汽車外部燈光系統的組成結構。
2、操縱開關，可真實演示汽車外部燈光系統的工作過程。
3、示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析汽車燈光系統的工作原理。
4、示教板面板上安裝有檢測端子，可直接在面板上檢測汽車外部燈光系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術參數
1、外形尺寸：1240×600×1700mm(長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：DC 12V
4、工作溫度：-40℃～+50℃
5、鋼管：40*40*3mm
6、機柜：1.5mm冷板沖壓成形，背面設置維修門；
7、移動腳輪：100*60mm
四、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖; 面板：12009004mm	套	1
2	點火開關	全新	個	1
3	組合開關	全新	套	1
4	左右霧燈	全新	套	1
5	左右前照燈	全新	套	1
6	左右轉向燈	全新	套	1
7	左右小燈	全新	套	1
8	左右組合尾燈	全新	套	1
9	牌照燈	全新	套	1
10	燈光開關	全新	套	1
11	危險燈開關	全新	套	1
12	倒車燈開關	全新	套	1
13	剎車燈開關	全新	套	1
14	移動臺架(帶自鎖腳輪裝置)	1240×700×1700mm (長×寬×高)	臺	1
15	故障模擬與排除裝置	全新	套	1
16	燈光系各類繼電器	全新	套	1
17	電源變壓器及附件	全新	套	1
18	漏電保護開關	全新	套	1
19	實驗插接線	茂育配套	套	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查汽車燈光接線考核實訓臺的貨品外觀，核實的汽車燈光接線考核實訓臺數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供汽車燈光接線考核實訓臺說明書內的質保條件和質保期，在質保范圍內提供對汽車燈光接線考核實訓臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е缕嚐艄饨泳€考核實訓臺的選型錯誤或購買汽車燈光接線考核實訓臺數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對的汽車燈光接線考核實訓臺發貨期為參考值，如您需要了解汽車燈光接線考核實訓臺的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對汽車燈光接線考核實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關設備的技術咨詢。
