MYCD-11港口電氣三相異步電機啟動控制動態實訓裝置

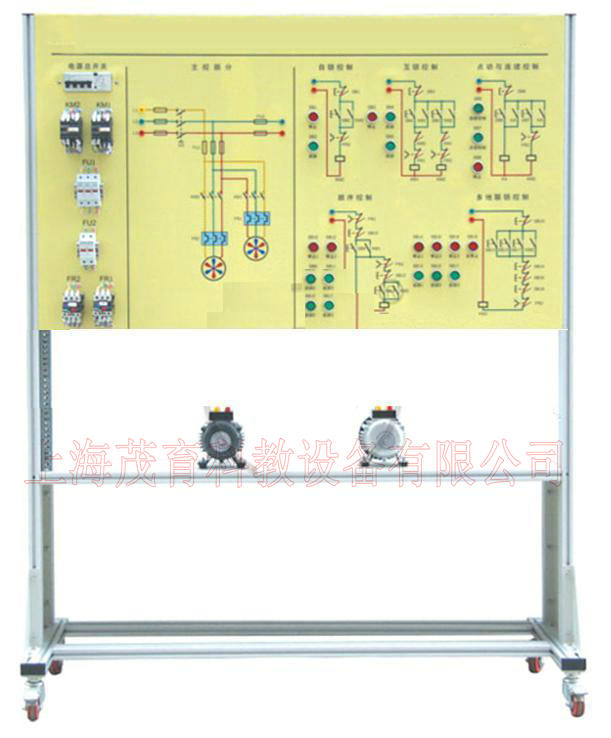

(參考圖片,以 實物為準)
一、港口電氣三相異步電機啟動控制動態實訓裝置產品概述
本裝置是針對教學大綱要求和相關港口專業的教材內容而設計。本裝置由港口電氣器件、彩色半透明噴繪PVC原理圖、單片機動態演示電路等構成;本裝置通過理論講解、動態演示、動手操作,可以了解了解三相異步電機起動控制的基本理論,掌握港口電器自動化系統的工作原理和工作流程。
二、產品特點
1、三相異步電機起動控制電路(降壓起動、串電阻起動等)具有獨立控制單元,電路彩繪清晰明顯,方便教學講解;
2、采用港口電氣實物電路系統,可以真實地觀測電氣運動狀態過程;
3、單片機動態演示電路:由若干個LED組成,可以動態模擬電氣開關動作狀態、電路控制過程、電機運行狀態;
4、裝置托臺處放置三相鼠籠電機,可以展示電機實物運動狀態;
5、安全保護功能:裝置帶有電壓/電流漏電保護系統,當裝置出現漏電或者短路時切斷電源;強電電氣元件采用透明全封閉結構,使用安全、可靠。
三、技術性能
1、輸入電壓:三相四線~380V±10% 50Hz
2、工作環境:環境溫度范圍為-5℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3、裝置容量:<2.5kVA
4、外形尺寸:1300mm×800mm×1750mm
四、實訓裝置配置
1、裝置采用整體框架式結構,面板采用彩色PVC噴繪工藝
2、整體框架采用鋁合金型材,裝置底部設有方向輪便于移動和布局
3、三相鼠籠電機(交流380V/△) 3臺
五、實訓項目
1、星形-三角形聯接降壓起動控制
2、按電流原則控制轉子電路串電阻起動控制
3、自耦減壓?jiǎn)?dòng)控制
