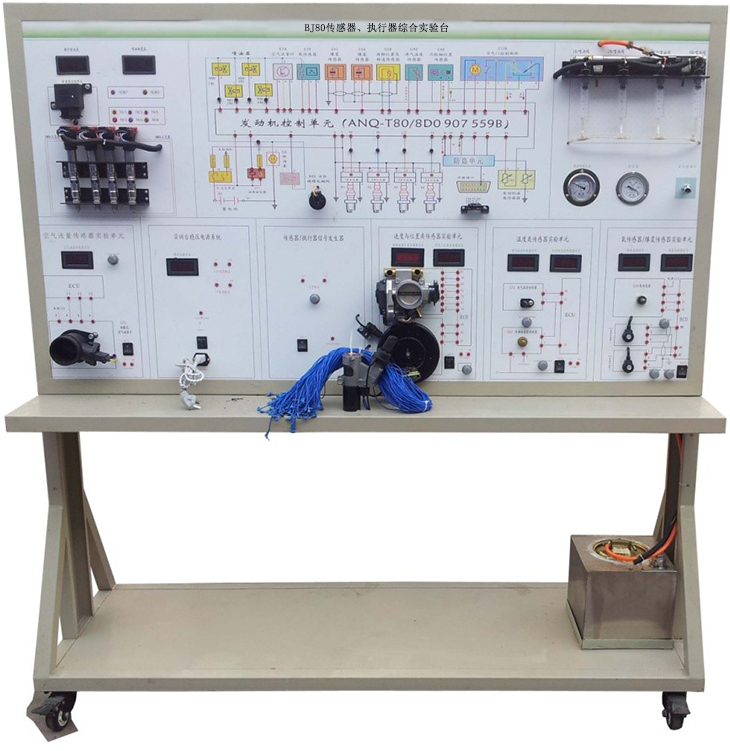

MY-9029北汽BJ80傳感器.執行器綜合實驗臺

北汽BJ80傳感器.執行器綜合實驗臺-采用全新北汽BJ80汽車（2.0T B207R發動機）傳感器與執行器系統的真實部件，充分展示汽車傳感器與執行器系統的組成結構和工作過程。
適用于學校對汽車傳感器與執行器系統理論和維修實訓的教學需要。
二、實驗臺功能特點
1、采用完整的發動機傳感器與執行器部件，使用曲軸傳感器信號輪，模擬發動機運行；
實驗插接導線連接好后，可真實演示發動機傳感器、控制單元、執行器的工作過程(如火花塞點火、噴油器噴油、燃油泵工作的動作過程。)
2、安裝原車發動機控制單元，組合儀表，燃油箱，油泵，油泵繼電器，保險絲盒，噴油嘴4個，噴油導管，噴油量杯，可移動臺架，多個傳感器和執行器。
3、示教板面板上繪有彩色噴繪電路圖，學員可直觀對照電路圖對接傳感器與執行器，認識和分析汽車傳感器與執行器系統的工作原理。
4、示教板上安裝有燃油箱，燃油量傳感器，發動機控制單元，組合儀表，油泵繼電器，點火開關，診斷座，保險盒，安裝噴油嘴和量杯，面板上安裝有檢測端子，可直接在面板上檢測發動機控制系統電路元件的電信號。
5、設備面板上傳感器側安裝有檢測端子，可直接對接傳感器與執行器。
6、模擬曲軸位置傳感器信號，可使燃油泵工作，噴油嘴噴油，火花塞點火。
7、設備上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
8、設備面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
9、設備底架部分采用鋼性結構焊接，表面采用烤漆工藝，帶自鎖腳輪裝置，移動靈活。
10、設備工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格
1、外形尺寸（約）：1740×600×1700mm(長×寬×高);
2、1240×600×1700mm(長×寬×高);
3、外接電源：AC 220V±10% 50Hz
4、工作電壓：DC 12V
5、工作溫度：-40℃～+50℃
6、燃油壓力表：0～10kg/psi
7、顏色：7032
8、鋼管：40*40*3mm
9、機柜：1.5mm冷板沖壓成形，背面設置維修門；
10移動腳輪：100*60mm
四、基本配置(每臺)

序號	名       稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子以及彩色電路圖和工作原理示意圖	套	1
2	信號模擬裝置		套	1
3	診斷座		個	1
4	點火開關	全新	個	1
5	無分電器點火系統	含發動機控制電腦(ECU)、曲軸位置傳感器、點火器總成、火花塞等。	套	1
6	燃油箱	10L	個	1
7	汽油泵(含汽油泵插頭)	全新	套	1
8	油泵繼電器		個	1
9	噴油器	帶4個120ml玻璃量杯	套	1
10	噴油嘴	全新	個	4
11	燃油壓力表	0～10kg/psi	個	1
12	曲軸位置傳感器及信號輪		套	1
13	節氣門體總成		套	1
14	發動機傳感器與執行器（全套）		套	1
15	移動臺架(帶自鎖腳輪裝置)	1740×600×1700mm(長×寬×高) 1240×600×1700mm(長×寬×高);	臺	1
16	實驗插接導線		套	1

---
