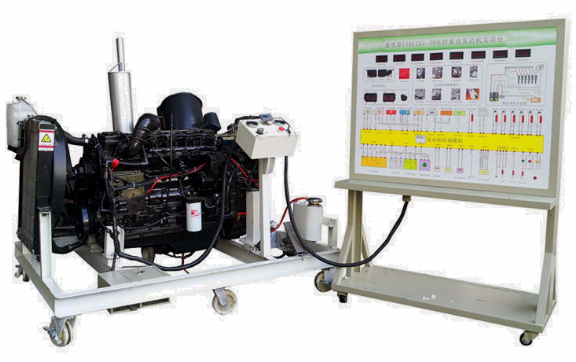

MYCZ-29- BF6M-22E3型發動機故障診斷與排除實訓臺


BF6M-22E3發動機故障診斷與排除實訓臺采用(翻新)一汽大柴--BF6M2012-22E3 6.0L電控高壓共軌柴油發動機為基礎,對發動機可進行起動、加速、減速等工況的實踐操作,真實展示電控高壓共軌柴油發動機的組成結構和工作過程。
適用于學校對電控高壓共軌柴油發動機和維修實訓的教學需要。
二、實訓臺功能特點:
1、真實可運行的電控高壓共軌柴油發動機(加速/減速/怠速工況正常),充分展示電控高壓共軌柴油發動機的組成結構和工作過程。
2、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和電控高壓共軌柴油發動機實物,認識和分析控制系統的工作原理。
3、實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號,如電阻、電壓、電流、頻率信號等。
4、實訓臺面板上安裝有汽車儀表,可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈、電控系統故障指示燈等參數變化。
5、實訓臺安裝有診斷座,可連接專用或通用型汽車解碼器,對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
6、實訓臺配備有油門控制裝置,可方便對發動機加速減速。
7、實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
8、設備檢測面板正前方底座上配有20cm的鋼制臺面,方便放置資料、檢測儀器等。
9、實訓臺底座采用鋼結構焊接,表面采用噴涂工藝處理,正前方/兩側焊接圓形護手桿,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
四、技術規格
1、外形尺寸:運行臺1600×1400×1300mm(長×寬×高)
檢測臺1240×600×1600mm(長×寬×高)
2、工作電源:直流24V
3、燃油標號:依發動機型號
4、油箱容積:10L
5、工作溫度:-40℃~+50℃
6、顏色:7032
7、鋼管:40*40*3mm
8、面板機柜:1.5mm冷板沖壓成形,背面設置維修門;
9、移動腳輪:150*100mm
五、基本配置(每臺)
序號 名       稱 規格型號 單位 數量
1 檢測控制面板 裝有各種檢測端子以及彩色電路圖 1
2 組合儀表   1
3 發動機控制電腦(ECU)   臺 1
4 診斷座 OBDⅡ 個 1
5 點火開關   個 1
6 電控高壓共軌柴油發動機總成   1
7 燃油箱 10L 個 1
8 油門控制裝置   1
9 進、排氣管   1
10 水箱(含保護罩)   1
11 冷卻電子風扇 12V,80W 個 2
12 空氣濾清器及進氣管 原車 1
13 蓄電池 12V 80Ah 臺 2
14 繼電器 含:主繼電器、起動繼電器、冷卻風扇繼電器、預熱繼電器等 1
15 保險絲盒   個 1
16 電源總開關 50A 個 1
17 移動臺架(帶自鎖腳輪裝置) 運行臺1600×1400×1300mm(長×寬×高)
檢測臺1240×600×1600mm(長×寬×高)
臺 1
18 故障模擬與排除裝置 茂育配套 1
19 設備教師手冊 茂育配套 1
20 設備合格證、保修卡 茂育配套 1


友情提示:
1、設備驗收:各采購單位收貨時請檢查BF6M-22E3型發動機故障診斷與排除實訓臺的貨品外觀,核實BF6M-22E3型發動機故障診斷與排除實訓臺的數量及配件,拒收處于受損狀態的設備;
2、設備質保:茂育將為各采購單位提供BF6M-22E3型發動機故障診斷與排除實訓臺產品說明書和質保期,在質保范圍內提供對BF6M-22E3型發動機故障診斷與排除實訓臺的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌腂F6M-22E3型發動機故障診斷與排除實訓臺選型錯誤或BF6M-22E3型發動機故障診斷與排除實訓臺購買數量錯誤,造成設備的退換貨要求,將不被接受;
4、設備貨期:對BF6M-22E3型發動機故障診斷與排除實訓臺的發貨期為參考值,如您需要了解BF6M-22E3型發動機故障診斷與排除實訓臺的精確貨期,請與茂育的銷售人員聯系;
5、咨詢電話:如各采購單位對BF6M-22E3型發動機故障診斷與排除實訓臺有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關BF6M-22E3型發動機故障診斷與排除實訓臺的技術咨詢;
