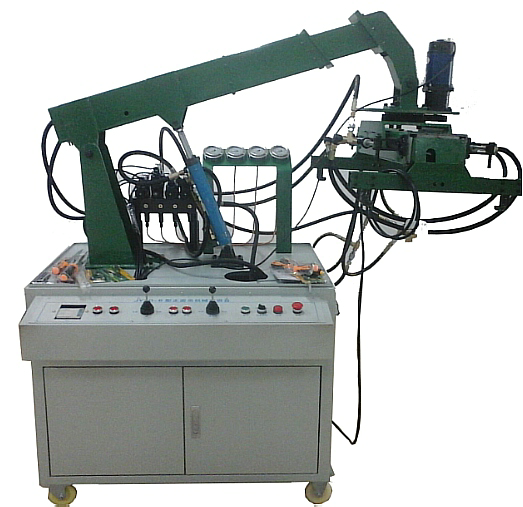

MYGC-06液壓正面吊機械實訓臺

液壓正面吊機械實訓臺-是配合大中院校、部隊工程機械專業的培訓技能之用,該設備選用液壓傳動各元部件結構及工作原理觀摩、拆裝實驗裝,展示系統的結構與原理;適用工程專業各類型實訓與考核。
一、
實驗項目:
1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
2、液壓挖掘機械演示控制實驗。
3、PLC軟件仿真演示及控制實驗。
4、可編程序控制器(PLC)電氣控制實驗:機-電-液一體控制實驗。
5、電液比例系統障礙檢測實驗。
二、
液壓正面吊機械實訓臺-實驗內容:
1、正面吊機械演示控制實驗
1)抓舉作業,抓舉橫梁根據集裝箱的長度定位;
2)提升作業,主臂和伸縮臂復合進行工作實驗;
3)回轉作業,抓舉橫梁提升同時平臺回轉;(配馬達旋轉平臺)
4)障礙作業,主臂和伸縮臂復合工作時伸縮臂頂端伺服缸或抓舉橫梁四角分布的四個障礙探測缸遇到障礙時,給主系統以停止或下降指令(選配);
5)返回,平臺回轉、主臂和伸縮臂配合回到初始位置。
2、可編程序控制器(PLC)電氣控制實驗:機-電-液一體控制實驗。
1) PLC指令編程、梯形圖編程學習;
2) PLC編程軟件的學習與使用;
3) PLC與計算機的通訊、在線調試;
4) PLC在液壓傳動控制中的應用以及控制方案的優化。
三、性能與特點
1、實驗臺采用冷軋鋼板(并經過噴塑、防腐處理)制作,臺式結構,控制操作于一體。
2、電氣操作控制為下置式,液壓站放置于液壓臺主柜內。整體結構緊湊,協調,布局美觀大方,實用性強,可供4-6人實驗。
3、正面吊機械按實物比例縮小的全金屬結構,實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
4、正面吊機械是按實物的結構與縮小比例制作而成,能夠真實地體現其機械的實際工況,使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控制采用手動控制和自動控制兩種方式。
6、實驗部件采用耐壓膠管,壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V,對地漏電電流超過30mA即切斷電源;電氣控制采用直流24V電源,并帶有過壓保護,防止誤操作損壞設備。
四、主要技術參數;
1、電機型號:M3P4H523 功率:2.2KW 轉速:1420r/min
2、油泵型號:VAI-15F-A3 額定壓力:7Mpa 額定流量:8ml/rev
3、外形尺寸:1550×650×1800mm
五、
具體配置:
序號 名稱 規格型號 數量 廠 家 備 注
液壓站
1 電機 M3P4H523 1 捷佳
2 變量葉片泵 VAI-15F-A3 1 朝田液壓
3 油箱 40L 1 上海茂育
4 油位指示計 YWZ-150 1 浙江東甌
5 回油濾油器 WU-160×100J 1 浙江金洋
6 空氣濾清器 EF-25 1 浙江金洋
7 液壓油 32# 1 上海茂育
8 油路板集成塊   1 上海茂育
液壓控制元件
9 油缸 M0B30/16/300LB 3 上海正控
伺服缸 JY-SF30/16/150LB 1 上海茂育
伺服缸 JY-SF30/16/100LB 4 上海茂育
采集卡   5 長春
10 軸向柱塞液壓馬達 10MCY14-1B 1 寧波
11 三位四通電磁換向閥 D5-02-3C2 2 朝田液壓
12 比例換向閥   5
比例放大器   5
比例溢流閥   1
比例放大器   1
13 疊加式溢流閥 MBP-02 1 朝田液壓
14 節流閥 MTP-02 2 朝田液壓
15 疊加單向閥 MCA-02 1 朝田液壓 (動臂缸用)
正面吊機械模塊1(挖掘機械)
16 抓舉橫梁   1套 上海茂育
17 主臂   1 上海茂育
18 伸縮臂   1 上海茂育
19 回轉機械   1套 上海茂育
測控元器件
20 PLC FX1S-20MR 1 三菱
  PLC通訊電纜   1 三菱
21 PCI8333采集卡   1
22 溫控儀 XMTD-2001 1 上海
23 熱電藕 MT-PE00 1 上海
24 加熱器 2KW 1 長沙 低溫時調節溫度用
25 接近開關 LJ12A3-4-Z/BX 2 長豐電子
26 中間繼電器 HH54P 9 前進電器 DC24V
27 接觸器 CJ20-25 3 德力西 20A 220V
28 三相漏電保護開關 DZ47LE 1 德力西 C20
29 塑料外殼式斷路器 DZ108-20 2 德力西 6.3-10A
30 單極斷路器 DZ47-63 2 德力西 C6 1P
31 單極斷路器 DZ47-63 2 德力西 C3 1P
32 緊停按鈕 LAY50-11Z 1 上海雙科
33 自鎖帶燈按鈕 LAY50-11DT/24 12 上海雙科
34 兩檔旋鈕 LAY50-11X2 2 上海雙科
35 信號燈 NXD-211 21 上海雙科 24V
36 開關電源 HS-150-24 1 上海明緯
37 普通按鈕 CAY50-11 9 上海雙科
38 快速插頭插座 XS12K2P 18 錦連電器 二芯
39 二極管 ZN4007 6 MIC 200V
40 電器控制模塊   1 上海茂育
軟件與文檔資料
41 PLC編程軟件   1 三菱
42 PLC編程手冊   1 三菱
43 溫控儀使用說明書   1 上海德兆
44 實驗指導書   1 上海茂育
45 裝箱單   1 上海茂育
輔助元件
46 三通接頭 M16×1.5 6 上海茂育
47 三通接頭 M14×1.5 6 上海茂育
48 耐壓膠管   20 上海
49 防震壓力表 YTN60
(0-10MPa 2.5級)
4 紅旗
50 液壓閥過渡集成塊   6 上海茂育 鋁合金和PVC組合模塊
配套工具
51 活動扳手 10,, 1 上海
52 活動扳手 12,, 1 上海
53 內六角扳手   1 上海
54 開口扳手 5-6   上海
55 開口扳手 8-10 1 上海
56 開口扳手 12-14 1 上海
57 開口扳手 17-19 1 上海
58 螺絲刀(一字、十字) 6,, 各1 上海
59 螺絲刀(一字、十字) 2,, 各1 上海 小型
60 螺塞 M10×1 10 上海
61 尖嘴鉗   1 上海
62 工具盒   1 上海
63 防塵罩   1 上海茂育
易損件
64 組合墊 φ10 10 寧波
65 O型圈   20 寧波
66 O型圈   10 寧波
67 O型圈   10 寧波
68 堵絲 1/8 5 長沙
69 生料帶   1 長沙
70 自鎖按扭   2 上海雙科
71 信號燈 φ10 2 上海雙科 24V
72 按鈕開關 LAY50-11DT 2 上海雙科 24V
73 壓力表 Y60-2.5MPa 1 紅旗儀表
實驗操作臺
74 輔助平臺 1000×800×400mm 2 上海茂育
75 正面吊機械 1200×900×700mm 1 上海茂育


友情提示:
1、設備驗收:各采購單位收貨時請檢查液壓正面吊機械實訓臺的貨品外觀,核實的液壓正面吊機械實訓臺數量及配件,拒收處于受損狀態的設備;
2、設備質保:茂育將為各采購單位提供液壓正面吊機械實訓臺說明書內的質保條件和質保期,在質保范圍內提供對液壓正面吊機械實訓臺的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е乱簤赫娴鯔C(jī)械實訓臺的選型錯誤或購買液壓正面吊機械實訓臺教學模型數量錯誤,造成設備的退換貨要求,將不被接受;
4、設備貨期:對的液壓正面吊機械實訓臺發貨期為參考值,如您需要了解液壓正面吊機械實訓臺的精確貨期,請與上海茂育的銷售人員聯系;
5、咨詢電話:如各采購單位對液壓正面吊機械實訓臺有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關
液壓正面吊機械實訓臺的技術咨詢。
