MYQJX-13汽車電器綜合考核實驗臺
汽車電器綜合考核實驗臺-是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用汽車全車電器系統實物為基礎，展示燈光系統、儀表系統、點火系統、起動系統、充電系統、發動機電控系統、喇叭系統、電動車窗系統、電動門鎖系統、雨刮系統、電動后視鏡系統、音響等各系統的組成結構、全車電器實物各單元模塊接線考核、及演示系統工作原理及過程。通過汽車系統的演示，便于學生較快地掌握全車電器系統的原理，提高學生對全車電器系統的初步認識，使學生了解全車電器系統故障起到更直觀更深入的教學目的。實訓臺用于汽車電器系統各單元接線考核、功能齊全、操作方便、安全可靠。是中高等職業技術院校普通教育類學院和培訓機構對汽車全車電器系統的理論和維修實訓的教學考核需要。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、汽車電器綜合考核實驗臺-主要用途：
1、適用于各類型院校及培訓機構對汽車全車電器系統理論和維修實訓的實訓教學需要。
2、適用于各類型院校及培訓機構對汽車全車電器系統模塊單元教學需要。
3、適用于模塊化教學模式的教學需要。
4、適用于汽車職業技能電工鑒定接線考核的需要。
5、適用于汽車全車電器系統模塊的結構與原理認知、接線演示、功能動態演示、電路考核、故障檢測與維修、故障診斷與排除等教學需要。

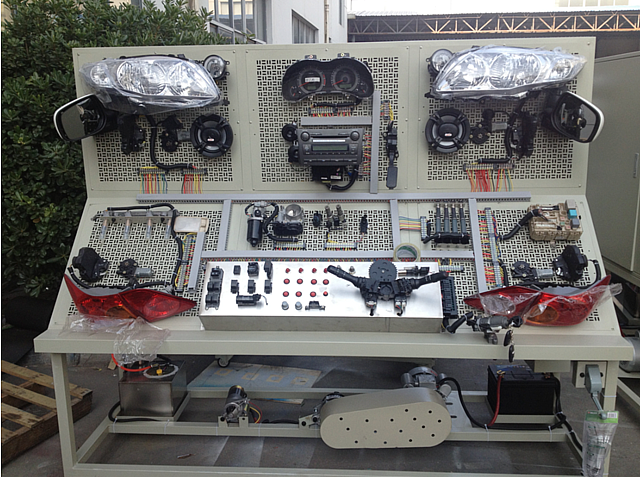

三、結構組成：實訓臺采用燈光系統、儀表系統、點火與噴射系統、起動系統、充電系統、發動機電控系統、、防盜電腦及點火開關、喇叭系統、電動車窗系統、電控門鎖及后視鏡系統、雨刮系統、音響系統、全套電器的連接線、實訓考核臺、移動臺架等。
主要包含汽車電器八大系統：
1-照明插接模塊、2-舒適電子系統電器插接模塊、3-雨刮器系統電器插接模塊、4-音響系統插接模塊、5-發動機電控系統模塊；6-信號儀表系統電器模塊；7-充電模塊；8-起動模塊。
四、功能特點：
1、學生使用跨接線自已動手連接各單元電器元器件（汽車電器八大系統），對學生進行全車電器各系統的單元模塊進行接線考核。
2、電器元器件連接線路后，可運行全車電器系統，展示全車電器系統的組成結構及原理。
3、電器元器件連接線路后，操縱各種電器開關及按鈕，可真實演示汽車電器各系統的工作過程。
4. 采用網孔型安裝冷板，方便實用。
5、單元模塊面板上繪有各電器元器件名稱及安裝元器件端子，學員可直觀對照實物，連接電器元器件線路。
6、面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
7、配備原車故障檢測通訊的診斷座，可使用電腦診斷儀對電器電控系統讀取故障碼和數據流等。
8、固定零件采用鋁合金表面電鍍金色提手。
9、各單元模塊板方便安裝，考核臺可安裝單個模塊進行接線考核，也可安裝全車電器各系統的單元模塊進行接線考核。
10、實訓臺加裝蓄電池的電源總開關等安全保護裝置。
11、實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
12、 配備有使用說明書、實驗指導書等相關資料。
五、外形與顏色：
1、設備外形：2040×750×1680mm(長×寬×高)
2、設備顏色：亞光灰（用戶可選擇各種顏色）
六、制造工藝
1．網孔板
1.1 網孔厚度1.5mm
1.2 加強條：40*20*2.0mm
1.3 網孔沖壓成形
1.4 表面采用亞光灰噴塑工藝，厚度0.3mm.
1.5 網孔100*30mm
2.設備面板柜
2.1 鋼性結構焊接
2.2 冷板：1.5mm
2.3 一次沖壓成形
2.4 表面采用亞光灰噴塑工藝，厚度0.3mm.
3.設備底座架
3.1 鋼性結構焊接
3.2 方管：40*40*2.0mm
3.3 底板沖壓成形
3.4 表面采用亞光灰噴塑工藝，厚度0.3mm.
4.萬向腳輪
4.1 前二只萬向帶鎖止功能腳輪
4.2 后二只萬向腳輪
4.3 腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
4.4 腳輪：50mm×50mm(直徑×寬度)
4.5 腳輪支撐：0.5T
七、技術指標
1、工作電源：直流12V
2、工作溫度：-40℃～+50℃
3、交流電源：220V
