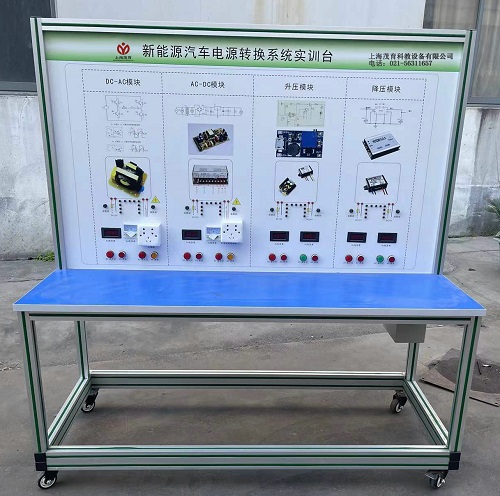

MYXNY-122B新能源汽車電源轉換系統實訓臺

新能源汽車電源轉換系統實訓臺-選用新能源汽車電源轉換系統模塊制作，可以搭接DC-AC、AC-DC、升壓、降壓等電路，展示電源轉換系統的結構和控制原理。適用于了解與驗證DC-AC、AC-DC、升壓、降壓教學實訓實驗。
二、功能特點：
1、該設備完整展示新能源汽車電源變換系統，可以能搭接DC-AC、AC-DC、升壓、降壓等電路，展示各系統的結構和控制邏輯。
2、面板采用4mm厚鋁塑板，面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照原理圖和實物，認識和分析系統的工作原理。
3、面板上安裝有點火開關、DC-AC、AC-DC、升壓、降壓模塊等，并輔以發光二極管進行系統流向的動態指示，還設有模擬指示燈用來演示電源轉換的工作狀態，關鍵部件位置設置檢測端子，可使用儀器測量參數。
4、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
三、技術規格：
1、外接電源：交流220V±10% 50Hz
2、工作電壓：交流220V等
3、工作溫度：-40℃～+50℃
4、外形尺寸：1500×700×1700mm(長×寬×高)
5、電源轉換模塊：DC-AC模塊（12V轉220V）、AC-DC模塊（220V轉12V）、升壓模塊（12V轉24V）、降壓模塊（24V轉12V）。
四、實訓實驗項目：
1、新能源汽車DC-DC 變換器的功能認知。
2、新能源汽車DC-DC 變換器結構原理認知。
3、新能源汽車DC-AC 變換器的功能認知。
4、新能源汽車DC-AC 變換器結構原理認知。
5、新能源汽車AC-DC 變換器的功能認知。
6、新能源汽車AC-DC 變換器結構原理認知。
五、基本配置：
DC-AC模塊（12V轉220V）、點火開關、AC-DC模塊（220V轉12V）、升壓模塊（12V轉24V）、降壓模塊（24V轉12V）、發光二極管閃光燈燈條、指示燈、操作開關、接觸器、急停開關、一體化全鋁合金型材搭建的移動臺架（1500×700×1700mm 帶自鎖腳輪裝置，帶安裝檢測端子的原理面板，面板1448×940mm）、設備操作說明書。

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查新能源汽車電源轉換系統實訓臺的貨品外觀，核實新能源汽車電源轉換系統實訓臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供新能源汽車電源轉換系統實訓臺指導書和質保期，在質保范圍內提供對新能源汽車電源轉換系統實訓臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因導致的新能源汽車電源轉換系統實訓臺選型錯誤或設備購買數量錯誤，造成新能源汽車電源轉換系統實訓臺的退換貨要求，將不被接受；
4、設備貨期：對新能源汽車電源轉換系統實訓臺的發貨期為參考值，如您需要了解新能源汽車電源轉換系統實訓臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對新能源汽車電源轉換系統實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關新能源汽車電源轉換系統實訓臺的技術咨詢；

---
