MYXNQ-133-E5型電驅動系統訓練臺

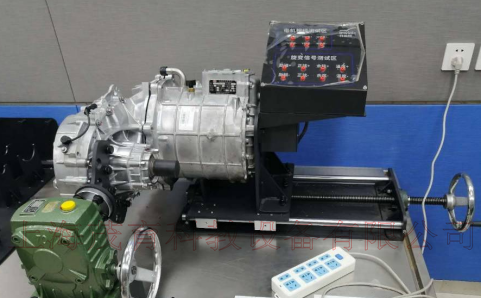

一、E5型電驅動系統訓練臺-產品簡介
采用比亞迪E5電驅動系統構建而成，包括驅動電機、變速箱、P檔電機、車速傳感器、差速器、水溫傳感器等，配有經噴涂油墨、裝配具有保護功能的檢測端子，可測量電壓，電阻，波形等信號。
適用于中高職院校、技工院校、新能源培訓機構對于比亞迪e5電驅動系統的教學培訓。
二、E5型電驅動系統訓練臺-功能特點
1、學習了解比亞迪e5動力總成的結構及工作原理。
2、實訓臺可模擬比亞迪e5永磁同步電機加速，減速，制動，倒車等工況，觀察對應工況下電機的工作狀態。
3、直接觀察永磁同步電機冷卻水溫傳感器，差速器輪速傳感器。
4、直接觀察P檔電機結構原理、工作過程。
5、在面板上可測量永磁同步電機工作輸出的三相正弦波形，可測量旋變傳感器電信號。
6、面板上可測量輪速傳感器，水溫傳感器阻值，學習各傳感器的分類，元件特點，工作原理。
7、學習汽車差速器的工作原理，認識汽車差速器結構，掌握其工作原理。
8、可以參照原廠維修手冊或電路圖對動力總成進行電路分析。
三、工藝特點
1、實訓臺面板采用的4mm厚高級鋁塑板，表面經特殊工藝噴涂底漆處理，面板打印出彩色電路圖，表面噴涂光油，學員可以直觀對照電路圖和實物，認識和分析動力總成系統的工作原理。
2、配有保護罩，采用透明亞克力材料保護學員安全，同時內部結構清晰可視。
3、動力總成固定支撐臺采用國標鋁型材平鋪而成，兩端配有保護端蓋。
4、冷卻液循環水道用綠色底漆噴涂，直觀觀察冷卻液流動路徑。
5、帶自鎖腳輪裝置，移動靈活，安全可靠，堅固耐用。

友情提示：
1、設備驗收：各采購單位收貨時請檢查E5型電驅動系統訓練臺的貨品外觀，核實E5型電驅動系統訓練臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供E5型電驅動系統訓練臺產品指導書和質保期，在質保范圍內提供對E5型電驅動系統訓練臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>E5型電驅動系統訓練臺選型錯誤或設備購買數量錯誤，造成本設備的退換貨要求，將不被接受；
4、設備貨期：對E5型電驅動系統訓練臺的發貨期為參考值，如您需要了解E5型電驅動系統訓練臺的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對E5型電驅動系統訓練臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關的技術咨詢；
