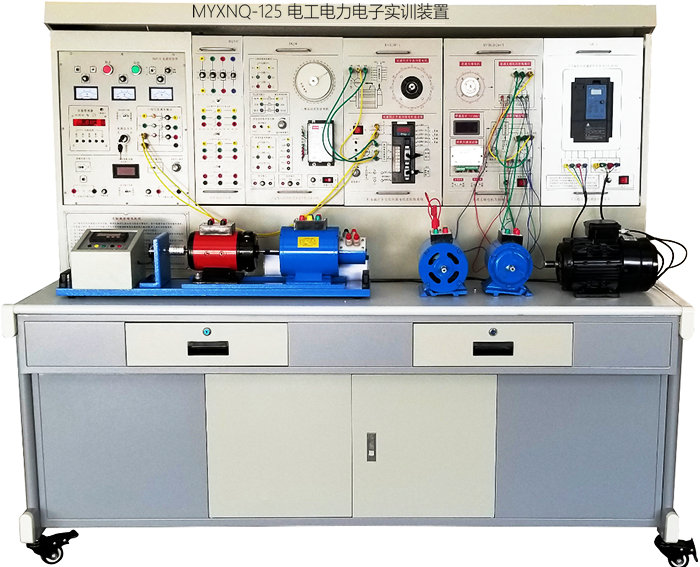

MYXNQ-125電工電力電子實訓裝置
電工電力電子實訓裝置-根據實際生產和相關崗位職業技能要求研制而成,可完成新能源汽車中模擬電子技術實訓、數字電子技術實訓、綜合應用實訓項目,也可完成新能源汽車電力電子變流技術,新能源汽車電機驅動技術的相關實訓。本實驗臺適用于汽車類、電子類、軌道交通類、機電類的教學與實訓,能為學生提供了一個綜合應用、創新實訓的平臺。
二、電工電力電子實訓裝置-特點:
1、學生可用專用實訓導線組合各種實訓線路,完成不同的實訓項目;
2、電源、測量儀表輸出端以接線柱和接線端子兩種方式引出,實訓操作方便;
3、學生可設計、搭接、調試、驗證新的電子電路,培養創新意識和能力。
4、提供多種新能源汽車電力電子變流技術組件,電機驅動技術組件,實用性強。
三、技術性能:
1、輸入電源:三相交流電源380VAC±10%,具有觸電及過載保護功能,確保人身安全。
2、工作環境:-10~40℃;環境濕度:≤90%(25℃)
3、外形尺寸:長×寬×高=1650×710×1580mm
4、裝置容量:≤1KVA
5、安全保護措施:具有接地保護、漏電保護功能,安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
基本配置及功能
1. TS-1電源控制屏
(1) 交流電源
提供三相380V交流電源,交流電源輸出處設有過流保護技術,相間、線間過電流及直接短路均能自動保護。配有1只指針式交流電壓表,通過切換開關指示三相電網電壓。
(2)穩壓電源模塊
1)1路輸出電壓均為0~30V,由多圈電位器連續調節,具有預設式過流過載保護功能,輸出最大電流為2A,每路電源輸出有0.5級數字電壓表指示。
2)提供直流5A/24V開關穩壓電源1路,為步進電機及驅動系統供電。
(3)儀表模塊
1)設有交流電壓表一只,量程0-450V,3為半數顯。
2)設有交流電流表一只,量程0-5A,3為半數顯。
3)設有直流電壓表一只,量程0-±300V,3為半數顯。
4)設有直流電流表一只,量程0-±5A,3為半數顯。
4)設有啟動,停止,急停按鈕各1個。
(5) 控制屏正面大凹槽內,設有兩根圓管,可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯220V電源插座,供儀表等部件供電用?刂破羶蓚設有三極220V電源插座及三相四極380V電源插座。
2、DQ02實驗桌凳
實驗桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板,結構堅固,形狀似長方體封閉式結構,造形美觀大方;設有兩個大抽屜、柜門,用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構,便于移動和固定,有利于實驗室的布局。
四、實訓掛件:
(1) 三相異步電機變頻調速控制系統
提供日本三菱FR-D720-0.4KW-CHR變頻器一只,設有BOP操作面板及外圍接口。
(2)永磁直流無刷電機及控制系統
提供直流無刷電機一臺及數字控制系統一個,能夠?qū)崿F(xiàn)電機正、反轉控制及調速等功能,可在線對參數進行修改。
(3)三相永磁同步交流電機控制系統
提供三相永磁同步電機及驅動控制系統1套
(4)SPWM單相交直流變頻原理
根據普通高等教育"九五"國家級重點教材王兆安,黃俊主編的《電力電子技術》(第四版)的內容進行開發。用于展示交直交變頻原理,主要讓學生了解SPWM正弦波脈寬調制信號的形成方法,了解IGBT管專用集成驅動芯片的特點及其使用,能完成如下實驗項目:
1)SPWM波形成的過程;
2)交直交變頻電路在不同負載時的工作情況和波形,并研究工作頻率對電路工作波形的影響;
3)IGBT管專用集成驅動芯片的工作特性。
(5)半橋型開關穩壓電源
提供了半橋型開關穩壓電源的主電路和控制電路,主電路的電力電子器件為電力MOSFET管;控制電路采用專用PWM控制集成電路SG3525,采用恒頻脈寬調制控制方案。可完成"開關電路在開環與閉環下負載特性的測試"以及"電源電壓波動對輸出的影響"等實驗內容。
(6)單相調壓與可調負載
提供了一只0~250V/0.5KVA單相交流自耦調壓器,為相應的實驗提供可調電源;一個整流濾波電路以及0~900Ω/0.41A(串聯)或0~450Ω/0.82A(并聯)瓷盤可調電阻,為相應的實驗提供一個可調的阻性負載。
(7)功率表及單相變壓器
提供一只功率表和一只單相變壓器。
(8)電工電子元器件實訓單元模塊
該掛板集成了電壓、電流、電阻測試,串并聯、混合聯的接線方式等實訓所需器件。
(9)勝利牌數字萬用表(VC890D)
直流電壓量程:200mV/2V/20V/200V/1000V,精度±(0.5%+3)
交流電壓量程:20V/200V/750V,精度±(0.8%+5)
直流電流:20mA/200mA /20A,精度±(1.5%+3)
交流電流:200mA /20A,精度±(1.5%+5)
電阻:200Ω/2kΩ/20kΩ/200kΩ/20MΩ/200MΩ,精度±(0.8%+3)
(10)高可靠護套實驗連接線及配件
根據不同實驗項目的特點,配備兩種不同的實驗聯接線,強電部分采用高可靠護套結構手槍插連接線(不存在任何觸電的可能),里面采用無氧銅抽絲而成頭發絲般細的多股線,達到超軟目的,外包丁晴聚氯乙烯絕緣層,具有柔軟、耐壓高、強度大、防硬化、韌性好等優點,插頭采用實芯銅質件外套鈹輕銅彈片,接觸安全可靠;弱電部分采用彈性鈹輕銅裸露結構聯接線,兩種導線都只能配合相應內孔的插座,這樣大大提高了實驗的安全及合理性。
(11)常用二極管學習模塊
底盒使用190mm×145mm的開模有機透明塑料底盒,模塊面板采用印制電路板PCB工藝,可以直觀看到器件的實物及相關的原理介紹。對于典型應用及易損器件安裝在面板背面,透過透明底盒能夠看到器件實物,方便感性認識、檢測測試,同時也能防止器件的損傷。
展示普通二極管、整流二極管、開關二極管、穩壓二極管、發光二極管、光電二極管、變?nèi)荻䴓O管的標示方式,列舉了普通二極管和發光二極管的極性判別方法。展示了整流二極管、開關二極管、穩壓二極管、發光二極管、檢波二極管、紅外發射接收二極管、光敏二極管、貼片二極管、變?nèi)荻䴓O管,雙向觸發二極管的實物及檢測接口。
提供二極管、電容、電阻的綜合應用電路:?jiǎn)蜗鄻蚴秸鳛V波電路-DC5V電源的產生電路,帶有熔絲保護及發光二極管指示,通入單相AC220市電即可工作(模塊設有單相電源變壓器),同時該DC5V電源可為其他模塊檢測供電之用。

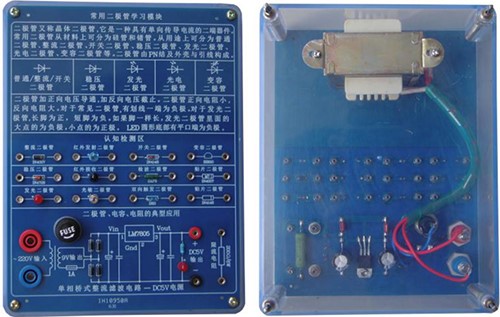

(12)二極管透明學習模塊正反面
常用電阻學習模塊
底盒使用190mm×145mm的開模有機透明塑料底盒,模塊面板采用印制電路板PCB工藝,可以直觀看到器件的實物及相關的原理介紹。對于易損器件安裝在面板背面,透過透明底盒能夠看到器件實物,方便感性認識、檢測測試,同時也能防止器件的損傷。
分為三個區域,分別為圖例標示區、識讀要點區及認知檢測區。
圖例標示區:展示固定電阻、可調電阻、熱敏電阻的符號及電阻的標示方法(直標法、文字符號法,數標法,色環法)。
識讀要點區:展示色環符號的規定及各色環符號的代表意義,提供四環電阻、五環電阻、貼片電阻的示例詳解。提供了常用的排阻符號及實物展示,便于感性認識。
列出了常用電阻的單位符號及進階關系。
認知檢測區:提供碳膜電阻,包括1/4W、1/2W、1W三類小功率共6個實際電阻,全部為E24系列阻值;金屬膜電阻1/4W、1/2W、1W三類小功率共6個E96系列阻值實際電阻;貼片電阻類,包括1206、1812、2512三類封裝形式共6個實際電阻。所有電阻兩端提供可供檢測的臺階插座(內孔2MM)。

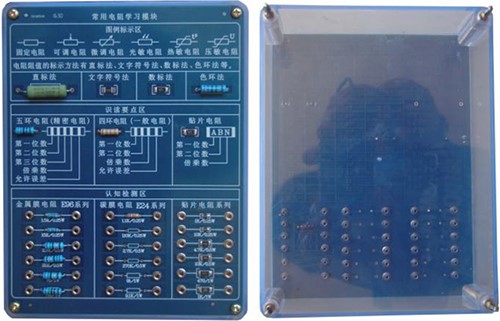

常用電阻透明學習模塊正反面 圖片
(13)常用電容學習模塊
底盒使用190mm×145mm的開模有機透明塑料底盒,模塊面板采用印制電路板PCB工藝,可以直觀看到器件的實物及相關的原理介紹。對于易損器件安裝在面板背面,透過透明底盒能夠看到器件實物,方便感性認識、檢測測試,同時也能防止器件的損傷。
分為三個區域,分別為圖例標示區、識讀要點區及認知檢測區。
圖例標示區:展示普通電容器(無極性)、電解電容器、可調電容器、雙聯可調電容器的符號。
識讀要點區:展示E12、E24系列的標稱值電容。提供色環電容、CBB電容、極性電容的標示及容值識別詳解。
列出了常用電容的分類及各類國產電容及代號。
認知檢測區:提供色環電容、普通瓷片電容、高壓瓷片電容、滌綸電容、CBB電容、云母電容、直插式鉭電容、獨石電容、電解電容、微調電容、CBB61電機啟動電容、CBB20軸向無感聚酯膜電容、安規電容等若干典型通用電容;同時還按照封裝提供0603及0805貼片電容、貼片鋁電解電容、貼片鉭電容等若干貼片電容。

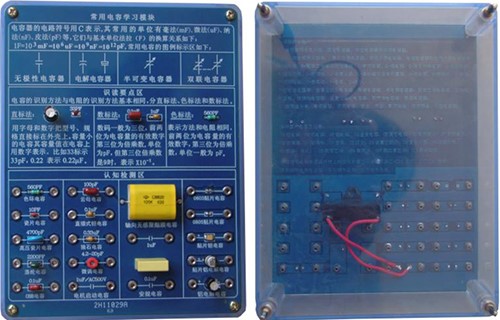

常用電容透明學習模塊正反面
(14)常用晶體管(三極管)學習模塊

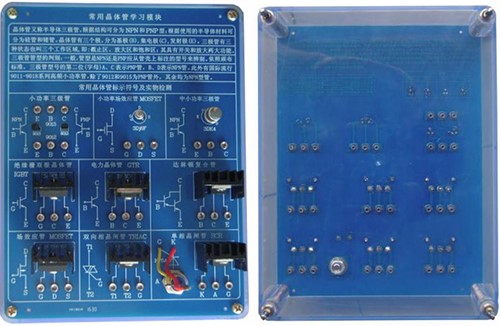

常用晶體管透明學習模塊正反面
底盒使用190mm×145mm的開模有機透明塑料底盒,模塊面板采用印制電路板PCB工藝,可以直觀看到器件的實物及相關的原理介紹。對于典型應用及易損器件安裝在面板背面,透過透明底盒能夠看到器件實物,方便感性認識、檢測測試,同時也能防止器件的損傷。
對常用晶體管的分類及管腳判斷進行了介紹,展示半導體三極管、達林頓復合管、場效應管MOSFET、絕緣柵雙極晶體管IGBT,單向晶閘管SCR,雙向晶閘管TRIAC的圖示,列舉了常用9013、3DJ6F的識讀方法;展示了小功率三極管、塑封大功率三極管、達林頓復合管、場效應管MOSFET、絕緣柵雙極晶體管IGBT,單向晶閘管SCR,雙向晶閘管TRIAC等實物,提供檢測接口。
展示了常用貼片類三極管如9012,9013,S8050,S8550的實物。
(15)常用電感學習模塊
底盒使用190mm×145mm的開模有機透明塑料底盒,模塊面板采用印制電路板PCB工藝,可以直觀看到器件的實物及相關的原理介紹。對于易損器件安裝在面板背面,透過透明底盒能夠看到器件實物,方便感性認識、檢測測試,同時也能防止器件的損傷。
分為三個區域,分別為圖例標示區、識讀要點區及認知檢測區。
圖例標示區:展示電感阻的符號及的標示方法
識讀要點區:展示色環符號的規定及各色環符號的代表意義,提供了常用的電感符號及實物展示,便于感性認識。
列出了常用電感的單位符號及進階關系。
認知檢測區:提供各式電感及兩端提供可供檢測的臺階插座(內孔2MM)。
五、可以完成的實訓項目:
(一)、汽車電工電子基礎實訓項目
項目一 電工電子測量儀表的使用(萬用表,電流表,電壓表等)
項目二 電工電子基礎元器件的認識
項目三 電阻的串并聯,混連實訓
項目四 電路各元件電壓/電流的測量
項目五 繼電器的認識與使用
項目六 變壓器的互感原理
(二)新能源汽車電力電子變流技術及電機驅動技術實訓
項目一 新能源汽車電力電子器件(IGBT,MOSFET)的認識與特性實驗
項目二 半橋型開關穩壓電源的性能
項目三 新能源汽車交流電機SPWM交直交變頻調速原理
項目四 三相異步電機變頻調速實訓
項目五 永磁直流無刷電動機控制電路調試與運行
項目九 永磁同步電動機及控制電路調試與運行
六、本設備的配置:
序號 |
產品名稱 |
型號規格 |
數量 |
單位 |
1 |
汽車電工電子實訓桌 |
帶萬向輪靈活移動
1650*710*1580mm |
1 |
張 |
2 |
汽車電工電子電源臺 |
裝置采用三相電源供電,并配有帶漏電保護的空氣開關,熔斷器,可調的直流電源0~23V/2A,并帶有過載、短路軟保護功能,軟保護的值還可進行調節 |
1 |
臺 |
3 |
實驗連接線 |
|
1 |
套 |
4 |
學生凳 |
鋼質四腳方凳 |
2 |
個 |
5 |
萬用表 |
數字勝利VC890D |
|
個 |
6 |
配套實訓指導書 |
紙質 |
1 |
套 |
7 |
數字教學軟件資源 |
數字教學資源軟件 |
1 |
套 |
8 |
三相異步電機變頻調速控制系統 |
提供三相異步電機及變頻器 |
1 |
套 |
9 |
直流永磁無刷電機及控制系統 |
提供直流永磁無刷電機及控制系統 |
1 |
套 |
10 |
SPWM單相交直流變頻原理 |
提供SPWM單相交直流變頻原理 |
1 |
套 |
11 |
半橋型開關穩壓電源 |
提供半橋型開關穩壓電源電路板及測試點,采用開環與閉環模式 |
1 |
套 |
12 |
交流永磁同步電機實訓 |
提供三相永磁同步電機及驅動控制系統1套 |
1 |
套 |
13 |
單相調壓與可調負載
|
提供了一只0~250V/0.5KVA單相交流自耦調壓器,一個整流濾波電路以及可調電阻器等 |
1 |
套 |
14 |
功率表及單相變壓器 |
提供一只功率表和一只單相變壓器。 |
1 |
套 |
15 |
電工電子元器件實訓單元模塊 |
該掛板集成了電壓、電流、電阻測試,串并聯、混合聯的接線方式等實訓所需器件。 |
1 |
套 |
16 |
常用電子元器件透明學習模塊 |
提供5種透明學習模塊 |
1 |
套 |
