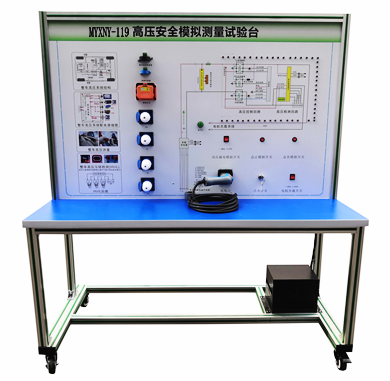

MYXNY-119純電動汽車高低壓互鎖實驗板

一、純電動汽車高低壓互鎖實驗板-產品簡介：
采用新能源汽車高壓安全系統器件制作，展示新能源汽車高壓安全系統的結構與工作原理，適合于各類院校對純電動汽車高壓安全系統理論和維修實訓的教學需要。
二、設備組成：
    動力電池組、國標充電槍與充電座、漏電傳感器模塊、絕緣傳感器模塊、安全維修塞模塊、漏電模擬操作單元、高壓安全系統操作單元、操作控制臺、訓練控制按鈕、原理面板與結構彩圖、可移動臺架。
三、功能特點：
1、采用模電與數電結合的方式，模擬純電動車和混合動力車輛的高壓用電區域、高壓線路傳遞、低壓電路對高壓回路的保護(高低壓互鎖)，以及漏電可能發生的區域、漏電的狀態。
2、通過專用漏電檢測設備，模擬檢測過程。
3、設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；4mm鋁塑面板打印有永不褪色的UV平板彩色原理圖；學員可直觀對照面板資料和系統實物，認識和分析系統的器件和原理；
4、模擬測量漏電可能發生的區域、漏電的狀態。
5、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面鋪裝32mm厚彩色高密度復合板。
四、技術規格：
1、外接電源：交流220V±10% 50Hz
2、工作電壓：直流12V
3、工作溫度：-40℃～+50℃
4、外形尺寸：1240×600×1700mm(長×寬×高)
五、實訓實驗項目：
1、新能源汽車高壓安全系統認知。
2、新能源汽車高壓安全系統基本控制原理與工作過程驗證實訓。
3、新能源汽車高壓線路的高壓互鎖基本控制原理與工作過程驗證實訓。
4、新能源汽車整車高壓區認知實訓。
5、模擬測量漏電可能發生的區域、漏電的狀態實訓。
6、新能源汽車高壓安全系統測量與維護體驗實訓。

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查純電動汽車高低壓互鎖實驗板的貨品外觀，核實純電動汽車高低壓互鎖實驗板的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供純電動汽車高低壓互鎖實驗板產品說明書和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌募冸妱?dòng)汽車高低壓互鎖實驗板選型錯誤或設備購買數量錯誤，造成純電動汽車高低壓互鎖實驗板的退換貨要求，將不被接受；
4、設備貨期：對純電動汽車高低壓互鎖實驗板的發貨期為參考值，如您需要了解純電動汽車高低壓互鎖實驗板的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對純電動汽車高低壓互鎖實驗板有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關純電動汽車高低壓互鎖實驗板的技術咨詢；

---
