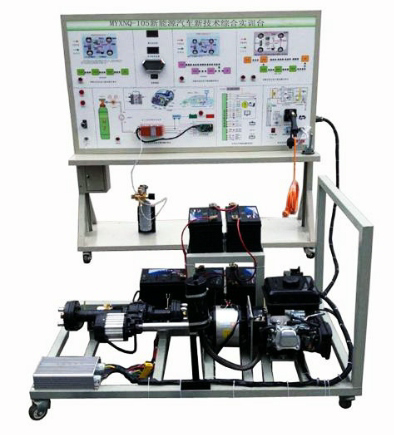

MYXNQ-105新能源汽車新技術綜合實訓臺

新能源汽車新技術綜合實訓臺-采用5種不同新能源汽車(插電式串聯、插電式并聯、插電式混聯、純電動汽車和燃料電池汽車)控制系統組成一體、高壓安全等測試測量實訓操作。設備展示不同驅動模式和能量流動工況。對比實訓驗證5種不同新能源汽車控制系統的不同的工況,適用于中高等職業技術院校、普通教育類學院和培訓機構對5種不同新能源汽車(插電式串聯、插電式并聯、插電式混聯、純電動汽車和燃料電池汽車)控制系統理論和維修實訓的教學需要。
二、
功能特點:
1、發光二極管閃光燈顯示能量流動工況,能量流動與車況實時匹配。
2、面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖與工作原理示意圖;學員可直觀對照不同新能源汽車控制系統結構原理圖和實物,認識和分析不同新能源汽車控制系統的工作原理。
3、高壓模擬電源采用工業級電壓,安裝模擬故障開關培養故障診斷能力。
4、完成6種驅動模式的實訓,對比實訓驗證5種不同新能源汽車控制系統的不同的工況。
5、面板上安裝檢測端子,可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號單元端子腳的電信號,如電阻、電壓、電流、頻率、波形信號等參數。
6、真實的發動機運行組件,可真實操作混合動力系統的發動機怠速、加速、減速正常工況。
7、真實的發電機運行組件,可真實操作混合動力系統的發電工況。
8、真實的燃料電池運行組件,可真實操作燃料電池的工況。
9、臺架帶自鎖腳輪,安裝交流電源漏電保護裝置、轉動元器件外加裝防護裝置。
三、
產品結構:
1、發電機;
2、發動機;
3、燃料電池及運行附件;
4、電池組;
5、逆變器;
6、三相交流電機;
7、傳動機構;
8、制動機構;
9、故障模擬與考核裝置;
10、檢測面板與可移動臺架等組成;
四、技術規格:
1、工作電源:380V 交流電壓;工作電壓:12V/60V直流電壓
2、工作溫度:-5℃~50℃
3、外形尺寸:
  1)檢測臺:1740mmX650mmX1700mm,
  2)運行臺:1700mmX650mmX1500mm
五、實訓項目:
1、電池組的檢查與維護
2、三相異步電機的檢查與維護
3、逆變器的檢查與維護
4、插電式串聯動力系統故障診斷與排除
5、插電式并聯動力系統故障診斷與排除
6、插電式混聯動力系統故障診斷與排除
7、純電動汽車動力系統故障診斷與排除
8、燃料電池汽車動力系統動力系統故障診斷與排除
9、純電動車電機故障診斷與排除
10、高壓用電安全培訓
六、
基本配置(每臺)
序號 名稱 規格型號 單位 數量
1 檢測控制面板 裝有各種檢測端子,彩色電路圖和工作原理示意圖,1700*900mm 1
2 充電樁組件 國標220V16A,3.5KW 1
3 充電插座與充電槍 國標 1
4 閃爍發光二極管燈條 配套 1
5 電動車電機 60V1KW 1
6 電動車電機控制器 60V1KW 1
7 油門踏板,制動踏板,動力電池組 配套 1
8 模擬指示燈 配套 1
9 操作開關 配套 1
10 高壓安全防護模擬裝置 配套 1
11 發動機 汽油機/配套 1
12 發電機與控制器 60V/配套 1
13 差速器/驅動橋 配套 1
14 電動車儀表 配套 1
15 轉速表 配套 2
16 電磁離合器及制動器 配套 1
17 制動機構 配套 1
18 直流接觸器 配套 1
19 移動臺架 1240×600×1700mm (帶自鎖腳輪裝置) 臺 1
20 故障模擬與排除裝置 茂育配套 1
21 保險絲盒 茂育配套 1
22 保修卡/合格證 茂育配套 1
23 教師手冊 茂育配套 1


友情提示:
1、設備驗收:各采購單位收貨時請檢查新能源汽車新技術綜合實訓臺的貨品外觀,核實新能源汽車新技術綜合實訓臺的數量及配件,拒收處于受損狀態的新能源汽車新技術綜合實訓臺;
2、設備質保:上海茂育將為各采購單位提供新能源汽車新技術綜合實訓臺產品說明書內的質保條件和質保期,在質保范圍內提供對新能源汽車新技術綜合實訓臺的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌男履茉雌囆录夹g(shù)綜合實訓臺選型錯誤或新能源汽車新技術綜合實訓臺購買數量錯誤,造成新能源汽車新技術綜合實訓臺的退換貨要求,將不被接受;
4、設備貨期:對新能源汽車新技術綜合實訓臺的發貨期為參考值,如您需要了解新能源汽車新技術綜合實訓臺的精確貨期,請與上海茂育的銷售人員聯系;
5、咨詢電話:如各采購單位新能源汽車新技術綜合實訓臺有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關新能源汽車新技術綜合實訓臺的技術咨
詢。
