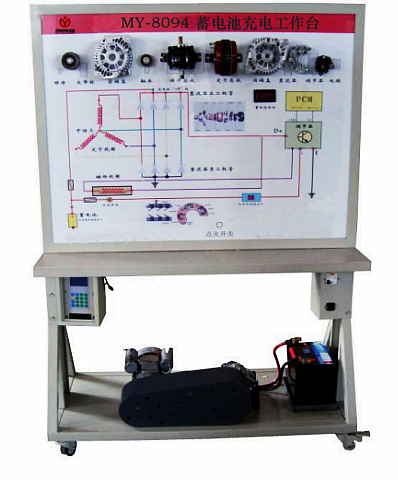

MY-8094蓄電池充電工作臺

一、蓄電池充電工作臺-產品簡介
1、該設備采用 全新大眾B5 汽車充電系統實物為基礎，充分展示汽車充電系統的組成結構和工作過程。
2、適用于學校對汽車充電系統理論和維修實訓的教學需要。
二、功能特點
1、真實可運行的充電系統，充分展示汽車充電系統的組成結構。
2、打開點火開關，觸發三相電機運行，帶動發電機工作，充電指示燈滅，蓄電池端電壓升高，真實演示汽車充電系統的工作過程。通過面板上的電流表、電壓表可觀察充電電流和蓄電池電壓的數值。
3、示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車充電系統的工作原理。
4、示教板面板上安裝有發電機總成分解部件，可直觀認識發電機的組成結構。
5、示教板面板上安裝有檢測端子，可直接在面板上檢測汽車充電系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
6、示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
三、技術規格
1、外形尺寸（約）：1240×600×1700mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、工作電壓：直流12V
4、工作溫度：-40℃～+50℃
5、三相異步電動機
    1)電  壓：AC 220V/380V
    2)功  率：2.2KW
    3)轉  速：1420r/min
5、顏色：7032
6、鋼管：40*40*3mm
7、機柜：1.5mm冷板沖壓成形，背面設置維修門；
8、移動腳輪：100*60mm
四、基本配置

序號	名       稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖 （面板：1200*900*4mm)	套	1
2	點火開關		個	1
3	發電機總成	全新	臺	1
4	發電機總成分解部件		套	1
5	充電指示燈		個	1
6	三相異步電動機	YT 100L1-4	臺	1
7	保險絲盒		個	1
8	電壓表	0～30V	個	1
9	電流表	0～±100A	個	1
10	蓄電池	12V 45Ah	臺	1
11	電源總開關	50A	個	1
12	移動臺架(帶自鎖腳輪裝置)	1240×600×1700mm(長×寬×高)	臺	1
13	故障模擬與排除裝置		套	1

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查蓄電池充電工作臺的貨品外觀，核實蓄電池充電工作臺實驗設備及配件，拒收處于受損狀態的蓄電池充電工作臺；
2、設備質保：茂育將為各采購單位提供蓄電池充電工作臺說明書，在質保范圍內提供對蓄電池充電工作臺的免費維修，超出條件承諾時提供對本設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е卤驹O(shè)備的選型錯誤或購蓄電池充電工作臺數量錯誤，造成本設備的退換貨要求，將不被接受；
4、設備貨期：對蓄電池充電工作臺的發貨期為參考值，如您需要了解蓄電池充電工作臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對蓄電池充電工作臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關蓄電池充電工作臺的技術咨詢。

---
