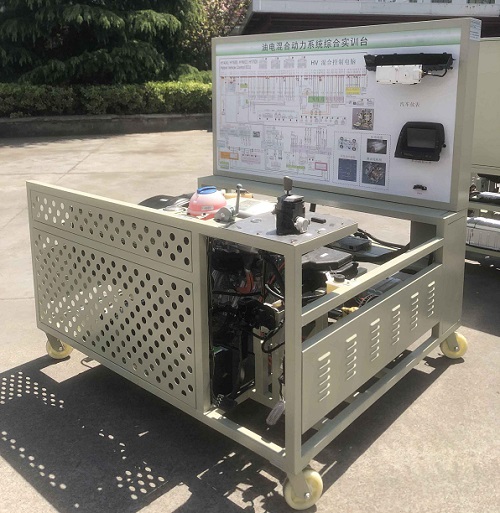

MYXNQ-25B豐田普銳斯混合動力系統實訓臺

豐田普銳斯混合動力系統實訓臺-產品結構:
該設備采用翻新豐田普銳斯原車油電混合動力發動機和電子傳動橋為基礎,可對發動機和電子傳動橋進行起動、加速、減速等工況的實踐操作,真實展示油電混合動力發動機的組成結構和工作過程。
適用于各類院校對油電混合動力發動機和維修實訓的教學需要。
二、
功能特點:
1、真實可運行的油電混合動力發動機,充分展示油電混合動力發動機的組成結構和工作過程。
2、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和油電混合動力發動機實物,認識和分析控制系統的工作原理。
3、實訓臺面板上安裝有汽車儀表和多功能顯示屏,可實時顯示動力傳遞過程、車速等、電控系統故障指示燈等參數變化。
4、實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元、自動變速器、混合動力單元、電源控制單元管腳的電信號,如電阻、電壓、電流、頻率信號等。
5、實訓臺安裝有診斷座,可連接專用汽車解碼器,對發動機、自動變速器、混合動力、電源等電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
6、設備檢測面板正前方底座上配有20cm的鋼制臺面,方便放置資料、檢測儀器等。
7、實訓臺配備有油門控制裝置,可方便對發動機加速減速。
8、實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
9、實訓臺底座采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
三、
技術規格:
1、外形尺寸:1740×1400×1700mm(長×寬×高)
2、工作電源:直流12V
3、燃油標號:依發動機型號
      油箱容積:10L
4、工作溫度:-40℃~+50℃
5、顏色:7032
6、鋼管:40*40*3mm
7、面板機柜:1.5mm冷板沖壓成形,背面設置維修門;
8、移動腳輪:120*80mm
四、
基本配置(每臺):
序號 名       稱 規格型號 單位 數量
1 檢測控制面板 裝有各種檢測端子以及彩色電路圖 1
2 組合儀表 原車 1
3 發動機控制電腦(ECU) 原車 1
4 自動變速器控制電腦(ECU) 原車 1
5 混合動力控制電腦(ECU) 原車 1
6 蓄電池控制電腦(ECU) 原車 1
7 電源控制電腦(ECU) 原車 1
8 防盜控制電腦(ECU) 原車 1
9 空調控制電腦(ECU) 原車 1
10 網關(ECU) 原車 1
11 多功能顯示屏 原車 1
12 診斷座 OBDⅡ 1
13 一鍵起動開關 原車 1
14 鑰匙插槽 原車 1
15 智能鑰匙 原車 1
16 變頻器 原車 1
17 高壓蓄電池 原車 1
18 高壓電纜 原車 1
19 P檔開關 原車 1
20 電子傳動橋 原車 1
21 半軸剎車系統 原車 1
22 燃油壓力表 0-10kg/cm2 1
23 真空壓力表 0-76in.Hg 1
24 發動機總成 INZ-FXE 1
25 燃油箱 10L 1
26 汽油泵(含汽油泵插頭)   1
27 油門控制裝置 原車 1
28 進、排氣管 原車 1
29 水箱(含保護罩) 配套 1
30 冷卻電子風扇 12V,80W 2
31 備用蓄電池 12V 65Ah 1
32 繼電器 含:起動繼電器、油泵繼電器、冷卻風扇繼電器等 1
33 保險絲盒 配套 1
34 電源總開關 50A 1
35 故障設置和考核系統 配套 1
36 移動臺架(帶自鎖腳輪裝置) 1740×1400×1700mm(長×寬×高) 1
37 教師手冊 茂育配套 1
38 合格證與保修卡 茂育配套 1


友情提示:
1、設備驗收:各采購單位收貨時請檢查豐田普銳斯混合動力系統實訓臺的貨品外觀,核實的豐田普銳斯混合動力系統實訓臺及配件,拒收處于受損狀態的豐田普銳斯混合動力系統實訓臺;
2、設備質保:茂育將為各采購單位提供豐田普銳斯混合動力系統實訓臺說明書,在質保范圍內提供對豐田普銳斯混合動力系統實訓臺的免費維修,超出條件承諾時提供對豐田普銳斯混合動力系統實訓臺的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е仑S田普銳斯混合動力系統實訓臺的選型錯誤或購豐田普銳斯混合動力系統實訓臺數量錯誤,造成豐田普銳斯混合動力系統實訓臺的退換貨要求,將不被接受;
4、設備貨期:對豐田普銳斯混合動力系統實訓臺的發貨期為參考值,如您需要了解豐田普銳斯混合動力系統實訓臺的精確貨期,請與上海茂育公司的銷售人員聯系;
5、咨詢電話:如各采購單位對豐田普銳斯混合動力系統實訓臺有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關豐田普銳斯混合動力系統實訓臺的技術咨詢。
