MYXNQ-61車用交流永磁電動機及控制技術實訓臺

車用交流永磁電動機及控制技術實訓臺-組成：
主要由汽車交流永磁電機、電機控制器、檔位開關、加速踏板、點火開關、電源及故障設置系統組成。
二、實訓臺功能：
1、安裝純電動車驅動電機及控制系統真實器件、包含充電機與充電插座、驅動電機、點火開關、電機控制器、檔位開關、加速踏板、電源開關、繼電器、DC-DC模塊、儀表、電池等模塊等，真實可操作運行的純電動車驅動電機及控制系統，展示系統的結構與原理、動態演示系統工作過程。
2、實現純電動車驅動電機及控制系統結構及原理的認知，體驗駕駛員的意圖與電機運轉之間的關系，可完成驅動電機及控制系統性能各項檢測。

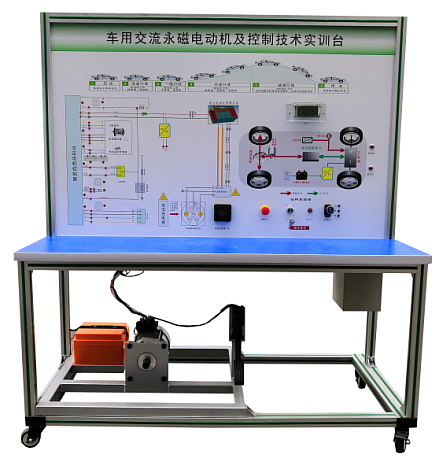

3、面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色完整標準系統圖板；學員可直觀對照?qǐng)D板和實物，認識和分析系統的工作原理。
4、面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、多功能儀表實時顯示車速、電壓、檔位、電流、電池狀態參數等。
6、具有診斷接口，通過上位機軟件進行讀取系統數據流信息（包含剎車開關、檔位、電機轉速與電壓電流、電子油門等工作狀態）與故障內容。
7、安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點12個。
8、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
9、配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。
10、安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
三、產品規格：
1、外形尺寸：1500×700×1700(長×寬×高)
2、面板外形尺寸：1448×940mm（長*寬）
3、移動腳輪：100*60mm
4、工作溫度：-40℃～+50℃
5、驅動電機與控制器：DC48V 1kw3000rpm(直流無刷電機)
6、電池：磷酸鐵鋰離子動力電池組48V20AH帶充電機
四、實訓（實驗）項目
1、驅動電機及控制系統維護與保養、使用操作,驅動電機與控制系統結構原理功能、故障診斷與維修;
2、電動機性能、能量管理檢測;
3、手動維修開關結構原理功能；
4、高壓互鎖的保護作用；
5、車載充電機工作原理和引腳定義，車載充電機常見故障和更換,電池充電操作；
6、DC-DC轉換器工作原理和引腳定義，DC-DC轉換常見故障和更換；
7、電子油門踏板工作原理和引腳定義，電子油門踏板常見故障和更換；
8、檔位控制器（開關）工作原理和引腳定義，檔位控制器（開關）常見故障和更換；
五.基本配置
檢測控制面板(裝有各種檢測端子，1448×940mm彩色電路圖和工作原理示意圖)、組合儀表、點火開關、電機控制器、車載充電器與充電接口、DC-DC轉換器、鋰動力電池組、電動車電機（直流無刷電機）、剎車開關、檔位開關、油門控制裝置、大電流繼電器、電源總開關、急停開關、輔助蓄電池（12V45AH）、一體化全鋁合金型材搭建的移動臺架（1500×700×1700mm (帶自鎖腳輪裝置，帶安裝檢測端子的原理面板，面板1448×940mm）、設備操作說明書。

---
